De Vastgestelde Veelfasige Uitrusting 12kV van 50,27 Pond Tan Delta Power Transformer Test

Capacitieve weerstand en Dissipatiefactorenproefsysteem

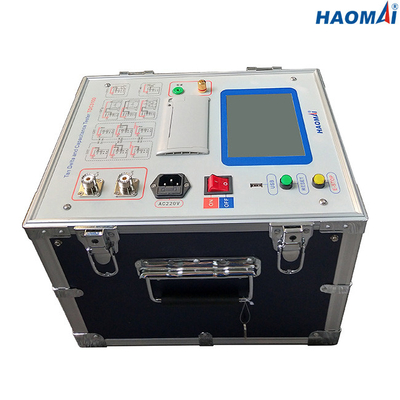

Model: TDC3100

Capacitieve weerstand en Machts/Dissipatie het Factorenproefsysteem TDC3100, namelijk C&DF-Testreeks, is het krachtige proefsysteem voor het analyseren van de isolatievoorwaarde van hoogspanningsmateriaal door de macht/de de dissipatiefactor en capacitieve weerstand te meten.

Capacitieve weerstand en Machts/Dissipatie het Factorenproefsysteem TDC3100 is 22.8kg (50,27 pond), die het gemakkelijk maakt om aan de testende plaatsen te vervoeren. Het touche screen op het paneel van TDC3100 maakt de verrichting gemakkelijker en sneller.

Hoofdlijnen

1)Testnorm: IEC60247

2)Verkiesbare testmodus: UST, GST, GSTg

3)10 kV de factor van de isolatiemacht/van de dissipatiefactor (tan∂) meting

4)Capacitieve weerstandsmeting tot 60 N-F bij 12 kV

5)CVT-verhouding beschikbare test (geschikt voor CVT met nauwkeurigheidsklasse 1,0 of 3,0)

6)De kringen van de interferentieafschaffing voor het testen in de strenge interferentie of lawaaiomstandigheden

7)Touch screen voor gemakkelijke en snelle verrichting

8)Ingebouwde thermische printer voor druk - uit testresultaten direct

Technische Gegevens

●Testnorm: IEC60247

●Interne HV-Output: 0.5~12kV

Outputnauwkeurigheid: ± (reading×1%)

Resolutie: 100V

Maximumoutputstroom: 200mA

Capaciteit: 2000VA

●Zelf-opwindingsKrachtbron: AC 0~50V/15A

●Van de dissipatiefactor (tgδ) de Meting

Het meten van waaier: geen grens

Nauwkeurigheid: ± (reading×1%+0.040%)

Resolutie: 0,001%

●Capacitieve weerstands (CX) Meting

Het meten van waaier: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Nauwkeurigheid: ± (reading×1%+1.00pF)

Resolutie: 0.001pF (4 geldige digitaal)

●CVT-Verhouding Test (geschikt voor CVT met nauwkeurigheidsklasse 1,0 of 3,0)

Het meten van waaier: 10~10000

Nauwkeurigheid: 1%

●Frequentie

Enige frequentie: 50Hz of 60Hz

Veranderlijke frequentie: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Ingebouwde thermische printer voor testresultaten druk

●USB-interface voor de downloadopslag van testresultaten

●Gegevensopslag: 200 testresultaten kunnen in meetapparaat worden opgeslagen

●Voeding: aangepast (AC 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Milieuvoorwaarde

Opslagtemperatuur: -20℃~60℃

Werkende temperatuur: -10℃~50℃

Vochtigheid: <90>

●Diversen

Afmeting van gastheer: 350 x270mx270mm (13.78x10.62x10.63 binnen.)

Gewicht van gastheer: 22.8kg (50,27 pond)

●Veiligheidskwalificaties en EMC

Veiligheid: ontworpen overeenkomstig iec61010-1

EMC: lichte industriële CEI 61326

Capacitieve weerstand en Machts/Dissipatie het Factorenproefsysteem TDC3100 (C&DF-Geplaatste Test) TDC3100 is betrouwbaar testinstrument voor het testen van dissipatiefactor (tgδ), machtsfactor (PF) en Capacitieve weerstand (CX) van transformatoren, stroomonderbrekers, roterende machines, kabels, CVT etc….
