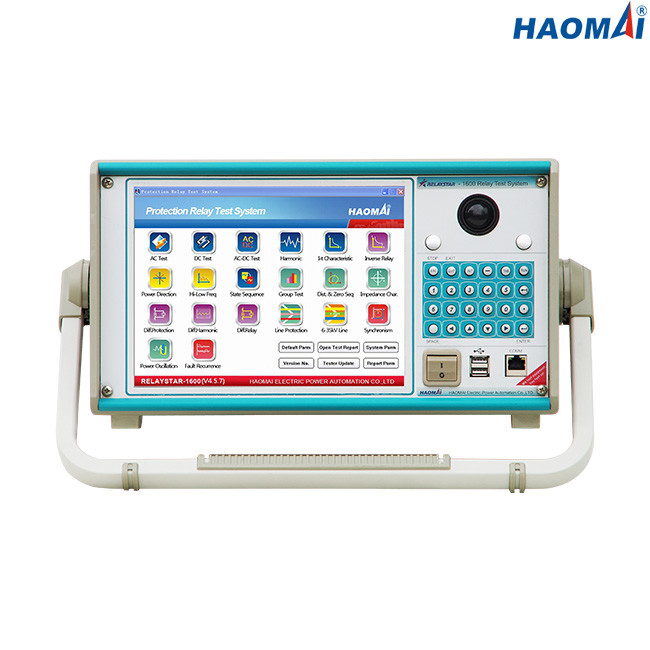

Name: Het multifunctionele 1000VA-Meetapparaat van het Beschermingsrelais, de Testreeks van het Microprocessorrelais
Brand: HAOMAI
SKU: Relaystar-1600

Thuis Producten Relaisproefsysteem

Het multifunctionele 1000VA-Meetapparaat van het Beschermingsrelais, de Testreeks van het Microprocessorrelais

Productdetails:

Plaats van herkomst:	China
Merknaam:	HAOMAI
Certificering:	ISO9001:2015, Type Test Report, Calibration Report
Modelnummer:	Relaystar-1600

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 reeks
Prijs:	negotiation
Verpakking Details:	Vervoergeval + Triplexgeval
Levertijd:	5-10 werkdagen
Betalingscondities:	T/T
Levering vermogen:	400 reeksen per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	De Reeks van de relaistest, de Uitrusting van de Relaistest, de Secundaire Reeks van de Injectietest	Huidige output:	6x0… 40A
Voltageoutput:	6x0… 150V	Outputnauwkeurigheid:	≤0.1% voor AC output
Verrichting:	lokale wijze + PC-wijze
Hoog licht:	Het multifunctionele Meetapparaat van het Beschermingsrelais , 1000VA het Meetapparaat van het beschermingsrelais , De Testreeks van het microprocessorrelais

Hoge Machts zes-Fase Relaisproefsysteem

Model: Relaystar-1600

Relaystar-1600 zijn alle-in-één die proefsysteem van het beschermingsrelais door HAOMAI wordt ontwikkeld, snel en makkelijk te gebruiken. Het kan met of zonder een PC worden in werking gesteld.

Relaystar-1600 kunnen output 6 fasestroom (6x0… 40A) en 6 fasevoltage (6x0… 150V) voor elektromechanisch testen, in vaste toestand en beschermende relais met microprocessor.

De nieuwe hogere aangedreven voltage-huidige versterkers worden goedgekeurd voor relaystar-1600. De huidige versterker levert maximumnalevingsvoltage constant aan de lading tijdens de test, en de waaier die gedaan automatisch onder lading veranderen wordt. Dit verzekert betere testresultaten, en bespaart tijd door niet de output aan veranderingswaaiers te moeten uitzetten. De constante machtsoutput elimineert in veel gevallen de behoefte vergelijken of reeks huidige kanalen samen om hoge lastrelais te testen.

Hoofdlijnen:

1) 6-fase faseert stroom (6×40A) + 6 voltage (6×150V) output

2) Ingebedde industriële PC met 10,4 duimlcd het scherm

3) Zowel lokale beschikbare test als de verre test van PC

4) Constante machtsoutput

5) Evenwichtstoestand en dynamisch testend vermogen

6) Beëindigen om test met ingebouwd GPS te beëindigen

7) Voert voorbijgaande tests uit

8) Overvloedige testmodules

Technische Gegevens

Huidige Generator

Plaatsende waaier	6-fase AC (l-n)	6x0… 40A
	driefasenac (l-n)	3x0… 80A
	1-fase AC (ll-LN)	1x0… 240A
	GELIJKSTROOM (L-N)	6x0… ±20 A
Macht	6-fase AC (l-n)	6x300VA bij 40A
	driefasenac (l-n)	3x450VA bij 80A
	1-fase AC (ll-LN)	1x1000VA bij 240A
	GELIJKSTROOM (L-N)	6x120VA bij 20A
Nauwkeurigheid	AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A)
Nauwkeurigheid	Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A)
Resolutie	1mA

Voltagegenerator

Plaatsende waaier	6-fase AC (l-n)	6x0… 150V
	driefasenac (l-n)	3x0… 300V
	GELIJKSTROOM (L-N)	6x0… ±175V
Macht	6-fase AC (l-n)	6x80VA bij 150V
	driefasenac (l-n)	3x100VA bij 300V
	GELIJKSTROOM (L-N)	6x80VA bij 175V
Nauwkeurigheid	AC: ±2mV (0.2~2V), ≤0.1% (2~150V)
	Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~175V)
Resolutie	1mV

Hulpgelijkstroom-Levering

Voltagewaaier	110V/220V (max.1.5A)
Macht	max.165VA/330VA

Binaire Input

Aantal	10
Inputkenmerken	nutteloos contact of potentieel-vrij contact
Drempelkenmerken	„0“: 0~6V; „1“: 12V~250V
Max. die tijd meten	999999.999s
Tijdnauwkeurigheid	±1ms
Tijdresolutie	1ms

Binaire Output

Aantal	8
Type	nutteloos contact
Onderbrekingscapaciteit	250VAC/0.5A, 250VDC/0.2A

Het ingebouwde Controle en Registreren

Controle	stromen en voltageoutput
Opname	analoge output, binaire input/outputstatus
Wijze	de controle in real time, wordt geen externe bedrading vereist
Opnamelengte	onbeperkt (tot het interne geheugen is volledig)

Algemene Generators

Frequentie	waaier: 0~1200Hz
	nauwkeurigheid:<1mhz>
	resolutie: 0.001Hz
Fase	waaier: -360° ~+360°
	nauwkeurigheid: 0.1°
	resolutie: 0.01°
Harmonisch	superpositionorde: 2~24 keer
Harmonisch	vervorming: ≤0.5%

Voeding

Nominaal inputvoltage	aangepast (AC 220V/230V/120V±10%, 1 fase)
Nominale frequentie	50/60 Herz
Geschatte stroom	10A bij 230V/12A bij 115V
Verbinding	standaardac contactdoos (CEI 60320)

Milieuvoorwaarden

Verrichtingstemperatuur	0… +50 °C (+32… +122 °F)
Opslagtemperatuur	-25… +70 °C (- 13… +158 °F)
Vochtigheidswaaier	relatieve vochtigheid 5… 95%, non-condensing
Trilling	CEI 60068-2-6 (20m/s2 bij 10… 150 Herz)

Diversen

Gewicht	18kg (39,68 pond)
Afmetingen (W x H x D, zonder handvat)	420×360×210mm (16.54x14.17x8.27 binnen)
Verbindingshaven	2 USB2.0-havens, 1 Ethernet-haven

Hoge Machts zes-Fase Relaisproefsysteem relaystar-1600 is een uitstekende keus voor testende en opdragende ingenieurs om beschermingsrelais het testen op plaats uit te voeren.

Hoge Machts zes-Fase Relaisproefsysteem relaystar-1600 ging het Typeonderzoek in geaccrediteerde het laboratorium van China KETOP onder ISO/IEC 17025 over.

Hoge Machts zes-Fase Relaisproefsysteem relaystar-1600 wordt gebruikt om de beschermingsrelais van SIEMENS te testen SIPROTEC. Gelieve te verwijzen naar de onderstaande beelden.
