Multifunctionele de Testreeks van het Beschermingsrelais

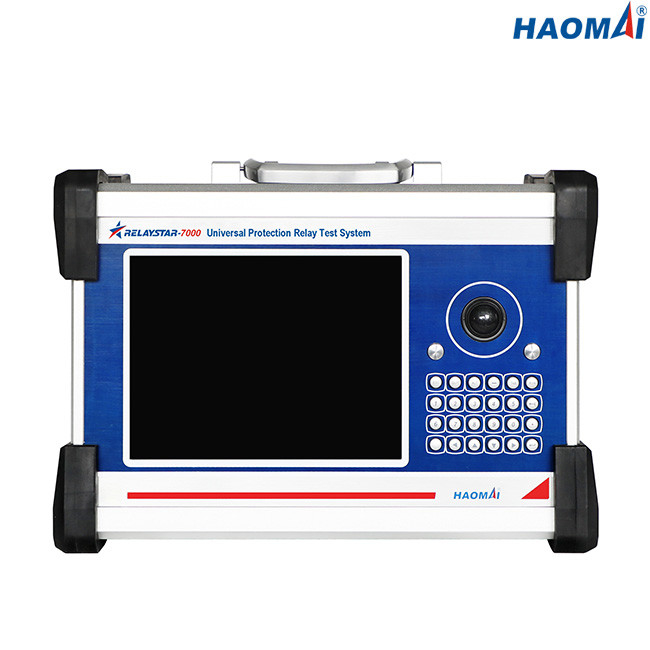

Model: Relaystar-7000
Relaystar-7000 zijn een reeks van de het relaistest van de multifunctionele en gebieds draagbare bescherming. De eenheid wordt in werking gesteld via ingebouwde industriële PC met het touche screen, het toetsenbord en de muis van 9,7 duimtft lcd, die de gebruiker toestaat om hand, regelmatige staat en het dynamische gemakkelijk testen uit te voeren snel en. De tests, en de testresultaten, kunnen in lokaal geheugen worden bewaard en aan een USB-geheugenstok voor de overdracht van testgegevens of aan de rapporten van de druktest worden gedownload.
Voor het volledige automatische testen op een PC, komt elke relaystar-7000 eenheid met installeert versie van RELAYSTAR-software. RELAYSTAR de software wordt ontworpen om op een PC met Vensters 10 besturingssysteem in werking te stellen.
Relaystar-7000 zijn geschikt voor elektromechanisch testen, in vaste toestand en beschermende relais met microprocessor, IEC61850 IEDs en samenvoegende eenheid.
Hoofdlijnen
●Geschikt voor elektromechanisch testen, in vaste toestand en beschermende relais met microprocessor, IEC61850 IEDs en samenvoegende eenheid
●Zelfstandige verrichting die het intuïtieve scherm van hoge resolutie grafische TFT LCD, geen die PC met behulp van wordt vereist om te werken
●Ver de testvermogen van PC
●Hoog huidige en hoge macht
●Ingebouwde en golfvorm die controleren registreren
●De dynamische GPS-satelliet synchroniseerde het testende vermogen van begin tot eind
●IEC61850 testend vermogen
Technische Gegevens
Algemene Stroom en Voltageoutput
| Huidige Generator |
Plaatsende waaier |
6-fase AC (l-n): 6x0… 30A |
| GELIJKSTROOM (L-N): 6x0… ±10 A |
| Macht |
6-fase AC (l-n): 6x450VA bij 30A |
| GELIJKSTROOM (L-N): 6x120VA bij 10A |
| Nauwkeurigheid |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Resolutie |
1mA |
| Voltagegenerator |
Plaatsende waaier |
6-fase AC (l-n): 6x0… 150V |
| GELIJKSTROOM (L-N): 6x0… ±160V |
| Macht |
6-fase AC (l-n): 6x80VA bij 150V |
| GELIJKSTROOM (L-N): 6x80VA bij 160V |
| Nauwkeurigheid |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Resolutie |
1mV |
| Algemene Generators |
Frequentie |
waaier: 0~1200Hz |
| nauwkeurigheid:<1mhz>
|
| resolutie: 0.001Hz |
| Fase |
waaier: -360° ~+360° |
| nauwkeurigheid: 0.1° |
| resolutie: 0.01° |
| Harmonisch |
superpositionorde: 2~24 keer |
| vervorming: ≤0.5% |
Ethernet Communicatie Interfaces
| Wijze |
10/100Base-TX (10/100Mbit, ver*draaien-paar, auto-oversteekplaats) |
| Aantal haven |
2 |
| Type van interface |
RJ45 |
| Statusaanwijzing |
LEIDENE lichten |
Optische Vezel Communicatie Interfaces
| Wijze |
100Base-FX (100Mbit, optische vezel, hoogtepunt - duplex) |
| Aantal haven |
8 |
| Type van interface |
LC |
| Vezeltype |
62.5/125μm (multi-mode vezel) |
| Golflengte |
1310nm |
| Transmissieafstand |
>1km |
| Statusaanwijzing |
LEIDENE lichten |
FT3 Interfaces
| Aantal haven |
9 (8 voor het overbrengen, 1 voor het ontvangen) |
| Type van interface |
ST |
| Vezeltype |
62.5/125μm (multi-mode vezel) |
| Golflengte |
850nm |
Binaire Input
| Aantal |
8 |
| Type |
potentieel-vrij contact of nutteloos contact (automatische identificatie) |
| Drempelkenmerken |
„0“: 0~6V; „1“: 12V~250V |
Binaire Output
| Aantal |
4 |
| Type |
nutteloos contact |
| Onderbrekingscapaciteit |
250VAC/0.5A; 250VDC/0.2A |
Het ingebouwde Controle en Registreren
| Controle |
stromen en voltageoutput |
| Opname |
analoge output, binaire input/outputstatus |
| Wijze |
de controle in real time, wordt geen externe bedrading vereist |
| Opnamelengte |
onbeperkt (tot het interne geheugen is volledig) |
Voeding
| Nominaal inputvoltage |
aangepast (AC230V/120V±10%, 1 fase) |
| Nominale frequentie |
50/60 Herz |
| Geschatte stroom |
10A bij 230V/12A bij 120V |
| Verbinding |
Standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
| Verrichtingstemperatuur |
0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur |
-25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier |
relatieve vochtigheid 5… 95%, non-condensing |
| Trilling |
CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
| Gewicht |
19.5kg (42,99 pond) |
| Afmetingen (W x H x D, zonder handvat) |
405×295×250mm (15.94x11.61x9.84 binnen) |
Veiligheidsnorm, Elektromagnetische compatibiliteit
| EMC |
Het product hangt de elektromagnetische compatibiliteit (EMC) Richtlijn 2004/108/EG aan (Ce is in overeenstemming). |
| Het product hangt de laag voltagerichtlijn 2006/95/EG aan (Ce is in overeenstemming). |
| Veiligheid |
CEI 61326-1; CEI 61000-6-4; CEI 61000-3-2/3 |
| CEI 61010-1 |
Relaystar-7000 zijn een multifunctionele en gebieds draagbare die test voor elektromechanisch testen, in vaste toestand en beschermingsrelais met microprocessor wordt geplaatst, IEC61850 IEDs en samenvoegende eenheid in elektrische centrale, conventioneel hulpkantoor of slim hulpkantoor.
