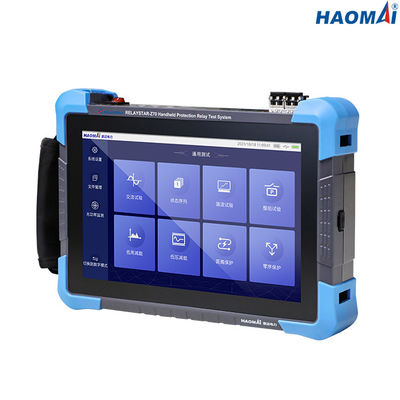

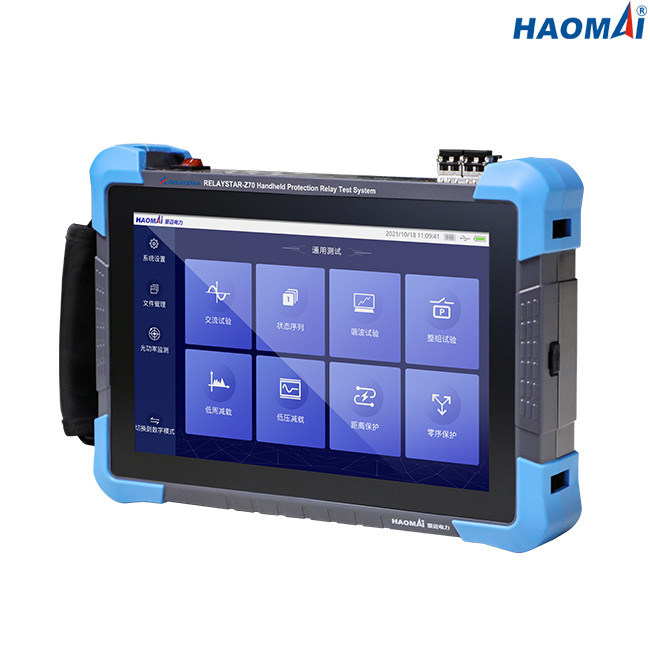

CEI 61850 Testende Reeks 3 Handbediende Fase 2.7kg van het beschermingsrelais

De handbediende die Test van het Beschermingsrelais met CEI 61850 wordt geplaatst die testen
Model: Relaystar-Z70
De Handbediende Test Vastgestelde relaystar-Z70 wordt van het Beschermingsrelais ontworpen voor zowel conventioneel hulpkantoor als het digitaal hulpkantoor het opdragen testen en onderhoud. Het kan output driefasen huidig (3x0… 10A) en driefasenvoltage (3x0… 120V) voor het testen van conventionele beschermingsrelais. Zijn systeem van optisch digitaal deel wordt ontwikkeld gebaseerd op IEC61850-protocol, dat SV/GOOSE-, en analyse bericht steunt die ontvangen verzenden.
Relaystar-Z70 is zeer geschikte en draagbare geplaatste netwerktest dat met een 10,1 duimtouch screen zodat de ingenieur het slechts aan verschillende plaatsen in het hulpkantoor voor IEDs kan nemen, geen behoefte te nemen compliceerde testreeksen en laptop, en andere het testen toebehoren.
Relaystar-Z70 is heeft overvloedige testende modules voor beschermingsrelais het testen, MU testen, SV/GOOSE die, en analyse, SCD-het dossierinvoer en analyse enz. verzenden ontvangen.
Relaystar-Z70 kan ook voor het testen van andere IEDs in digitaal hulpkantoor als veelvoudig-functioneel hulpmiddel worden gebruikt, met inbegrip van het verzenden van en het ontvangen van GANS, SV, verkeersstroom toevoegen aan de schakelaar of andere IEDs, de MU tijdvertraging controleren, de vezelmacht van vezelhavens enz. meten.

Hoofdlijnen
1) 10,1-duim hoge resolutietouch screen voor verrichting
2) Gebaseerd bij Soc-hardwareplatform en de ingebedde Linux-systeemontwikkeling
3) driefasenstroom (3x0… 10A) + driefasenvoltage (3x0… 120V) output voor het testen van conventionele beschermingsrelais
4) Leef iec61850-9-1/9-2/9-2LE, FT3/FT3LE, GANS en andere optische digitale berichtnormen na
5) Vorm 36 optische digitale SV/GOOSE-kanalen
6) Steun 100M de optische modules van de netwerkinterface
7) Steunft3 optische seriële poortmodules
8) De synchronisatie van de steun irig-B tijd
9) Toezicht in real time op optische macht en netwerk optische digitale pakketten
10) Invoer van het steun haalt de standaardscl dossier, vereiste de configuratieinformatie van de apparateninstantie, en produceert topologie door één-klik te ontleden

Technische Gegevens
Algemene Stroom en Voltageoutput


Ethernet Communicatie Interfaces


Optische Vezel Communicatie Interfaces


FT3 Interfaces


Binaire Input


Binaire Output


Voeding


Diversen


De Handbediende Test Vastgestelde relaystar-Z70 van het Beschermingsrelais is multifunctionele die test voor conventionele beschermingsrelais, gebaseerde de beschermingsapparaten en IEDs van CEI 61850 wordt geplaatst.
