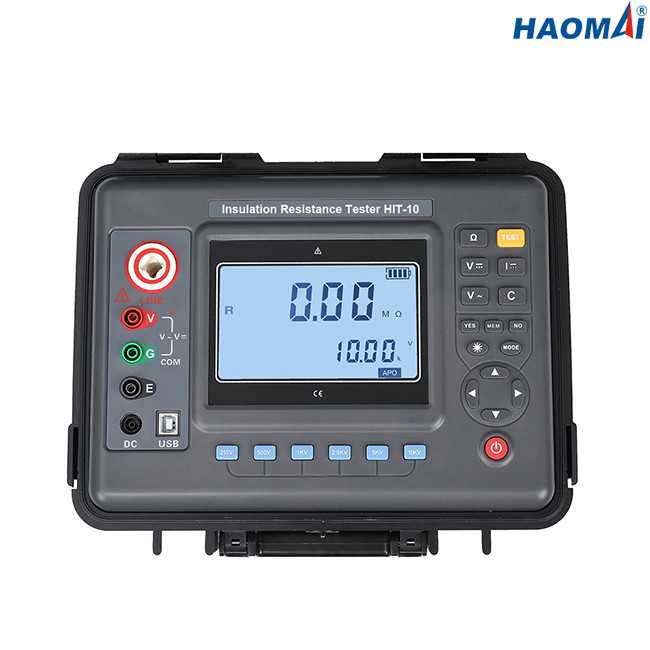

De Weerstandsmeetapparaat van de hoogspanningsgelijkstroom Isolatie
Model: Klap-10
Het de Weerstandsmeetapparaat van de hoogspanningsgelijkstroom Isolatie, ook als Megohm Meter wordt, wordt gebruikt voor isolatieweerstand het testen. bekend die Het meetapparaat heeft de functies van LCD vertoning van het grote scherm de grijze en witte backlight, gegevensopslag, gegevensonderzoek, alarm, automatische sluiting enz. Het heeft ook de functies van het meten van gelijkstroom-de Verhouding en de Polarisatieindex van de voltage Diëlektrische Absorptie. Het gehele instrument is mooie en hoogwaardige, brede waaier, hoge resolutie, geschikte verrichting, gemakkelijk te dragen, nauwkeurige, betrouwbare, stabiele prestaties, sterke anti-interference capaciteit, en heeft de schokbestendige, stofdichte en vochtbestendige structuureigenschappen. Het is essentieel die instrument wijd door telecommunicatie, stroom, meteorologie, machineruimte, olieveld, mechanisch en elektrische installatie en onderhoud, evenals de stroom wordt gebruikt als industriële macht of de ondernemingsafdeling van de energieindustrie.
Hoofdlijnen
1)Isolatieweerstand tot 35 TΩ @ 10 kV
2)Nominale spanning: 250V, 500V, 1kV, 2.5kV, 5kV, 10kV
3)AC voltagewaaier: 0-750V
4) Gelijkstroom-voltagewaaier: 0-1000V
5)Bekwaam om capacitieve weerstand van testvoorwerp te meten
6)Diëlektrische Absorptieverhouding en beschikbare de meting van de Polarisatieindex
7)Hoge huidige 6mA sluiten huidige output kort
8)Grote LCD vertoning met backlight
9)Beschikbare alarmfunctie
10)Download van resultaten aan boord via USB-interface
Technische Gegevens
| Functie |
de test van de isolatieweerstand, voltagetest |
| Basisvoorwaarden |
23°C±5°C, onder 75%RH |
| Nominale spanning (V) |
250V, 500V, 1kV, 2.5kV, 5kV, 10kV |
| Testvoltage (V) |
nominale spanning x (1±10%) |
| De Waaier van de isolatieweerstand |
0.01MΩ~35TΩ |
| De Resolutie van de isolatieweerstand |
0.01MΩ |
| Gelijkstroom-Voltagewaaier |
0~1000V |
| Gelijkstroom-Voltageresolutie |
0.1V |
| AC Voltagewaaier |
0~750V |
| AC Voltageresolutie |
0.1V |
| De Stroom van outputkort:sluiten |
≥6mA |
| De diëlektrische Absorptieverhouding en Meting van de Polarisatieindex |
beschikbaar |
| Voeding |
12V navulbare batterij |
| Backlight |
het controleerbare grijze scherm backlight, geschikt voor gebruik in schemerige plaatsen |
| Weergavemodus |
4-beetje grote LCD vertoning, het grijze scherm backlight |
| LCD Vertoningsgrootte |
108×65mm |
| Instrumentengrootte |
277.2×227.5×153mm (LxWxH) |
| USB-Interface |
voor software controle en gegevenstransmissie. De opgeslagen gegevens kunnen aan de computer voor sparen en druk worden geupload. |
| Communicatielijn |
De communicatielijn 1pc van USB |
| Testlijn |
hoogspanningsrob rode 3 meters, de lijn zwarte 1.5smeters van de hoogspanningstest, groene 1,5 meters |
| Gegevensopslag |
500 groepen. Het „VOLLEDIGE“ symbool wijst erop dat de opslag volledig is. |
| Gegevensweergeven |
de gegevens bekijken functie: „M.“ symboolvertoning |
| Overstromingsvertoning |
overstromingsfunctie (overschrijd metingswaaier): Het symboolvertoning van „OL“ |
| Alarmfunctie |
wanneer de gemeten waarde de vastgestelde waarde overschrijdt, zal een alarmherinnering worden gegeven |
| Machtsconsumptie |
reserve: max.30mA (backlight weg) |
| inschakelen backlight: max.42mA |
| maatregel. max.300mA (backlight weg) |
| Instrumentengewicht |
2.75kg (met inbegrip van batterij) |
| Batterijvoltage |
wanneer het batterijvoltage laag is, zal het lage batterijsymbool tonen. |
| Automatische sluiting |
automatische sluiting na 15 minuten laars |
| Isolatietest |
≥50MΩ (tussen het meten van lijn en geval) |
| Weersta Voltage |
AC3kV/50Hz, 1min |
| Het werk Temperatuur en Vochtigheid |
-10℃~+50℃<85%RH |
| Opslagtemperatuur en Vochtigheid |
-15℃~+55℃<90%RH |
| Veiligheid |
Iec61010-1, iec1010-2-31, IEC61557-1,5 de verontreinigingsrang 2, KAT 300V, van IEC60529 (IP54Ⅲ) |
Isolatieweerstand die Waaier en Nauwkeurigheid meten
| Het meten van functie |
Outputvoltage |
Het meten van waaier |
nauwkeurigheid |
resolutie |
| Isolatieweerstand |
250V (±10%) |
0 MΩ~1MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 1 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100GΩ~1000GΩ |
±20%rdg±5dgt |
1GΩ |
|
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10kV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
De Weerstandsmeetapparaat klap-10 van de hoogspanningsgelijkstroom Isolatie is goed hulpmiddel om de tests van de isolatieweerstand uit te voeren tot 10 kV.
