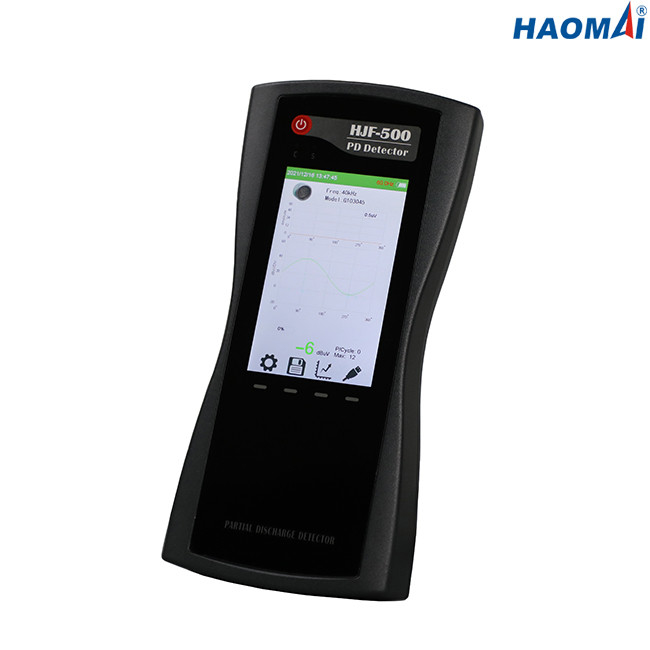

Gedeeltelijke Lossingsdetector
Model: Hjf-500
Gedeeltelijke Lossingsdetector hjf-500 is niet-invasief hulpmiddel om gedeeltelijke lossingsactiviteit van Mechanisme, Transformator, van GIS en HV-kabel enz. in uitvoeringsstatus te meten. Het is uitgerust met één sensor ingebouwde van TEV (Voorbijgaand Aardevoltage) en één ingebouwde Ultrasone sensor, één externe Ultrasone sensor, één externe UHF (ultra Hoge Frequentie) sensor en één externe HFCT (Hoge Frequentie Huidige Transformator) om gedeeltelijke lossingssignalen op middelgroot voltage of hoogspanningsmateriaal te verzamelen.
Hoofdlijnen
●Niet-invasief hulpmiddel voor online PD meting in MV en HV-hulpkantoren
●Bekwaam om met 5 sensoren, met inbegrip van 1 ingebouwde TEV-sensor (standaardconfiguratie) uit te rusten, ingebouwde ultrasone sensoren 1 (standaardconfiguratie), 1 externe ultrasone sensor (optieconfiguratie), 1 externe UHFsensor (optieconfiguratie), 1 HFCT-sensor (optieconfiguratie).
●Combineert veelvoudige functies in één enkel pakket
●Ultrasone en TEV-sensoren voor oppervlakte en interne PD
●De UHFmeting kan PD activiteit in hoge bandbreedte nauwkeurig meten
●PD de activiteit in HV-kabels wordt gemeten door HFCT te gebruiken
●Hoge samplefrequentie, sterke anti-interference capaciteit
●Verstrek het signaalgolfvorm van het tijddomein, PRPD-spectrum, PRPS-de patronen van de spectrumenz. lossing om de analyse van verschillende lossingstypes te realiseren.
●De testresultaten kunnen aan boord worden opgeslagen, kan ook aan PC voor geproduceerd testrapport worden geupload.
Technische Gegevens
| TEV-meting |
UHFmeting |
| Het meten van waaier |
0-60 dBmV |
Opsporingsfrequentie |
300-2000MHz |
| Resolutie |
1dB |
Metingswaaier |
0dBm-60dBm |
| Nauwkeurigheid |
±1dB |
Nauwkeurigheid |
<1dBmV |
| Maximumimpuls per cyclus |
1400 |
Sensorband |
300-2000MHz |
| De band van de metingsfrequentie |
3~100MHz |
|
|
| Aa-meting |
De meting van VE |
| Het meten van waaier |
-6dBμV~68dBμV |
Het meten van waaier |
-6dBμV~68dBμV |
| Resolutie |
1dB |
Resolutie |
1dB |
| Nauwkeurigheid |
±1dB |
Nauwkeurigheid |
±1dB |
| De frequentie van het sensorcentrum |
kHz 40 |
Frequentiegebied |
20~200kHz |
| HFCT-meting |
| De impedantie van de sensortransmissie |
5mV/mA |
| Opsporingsfrequentie |
1~30MHz |
| Gevoeligheid |
≤50pC |
| Hardware |
| Geval |
ABS |
| Vertoning |
4,0 duim RGB LCD scherm |
| Bemonsteringsnauwkeurigheid |
12bit |
| Interface |
USB-interface (ook ingevoerde lader)
Externe sensorhaven
3.5mm stereohoofdtelefoonhefboom
|
|
| Oortelefoon |
minimum 8 ohm |
| SD-geheugenkaart |
standaard16g |
| Ingebouwde batterij |
3.7V/5000Ah lithiumbatterij |
| Werktijd |
ongeveer 6 uren |
| Lader |
AC90-264V of gelijkstroom 5V |
| Werkende temperatuur |
-20 ~ 50℃ |
| Vochtigheid |
20-85% relatieve vochtigheid |
| Afmetingen (handbediende gastheer) |
210x100x35mm |
| Gewicht (handbediende gastheer) |
0.4kg |
Gedeeltelijke Lossingsdetector hjf-500 is krachtig instrument voor ingenieurs voor het meten van gedeeltelijke lossingsactiviteit van Mechanisme, Transformator, van GIS en HV-kabel enz. in uitvoeringsstatus.
