Het multifunctionele niet Invasieve Meetapparaat van de de Lossingsdetector van TEV Gedeeltelijke

Multifunctionele Gedeeltelijke Lossingsdetector

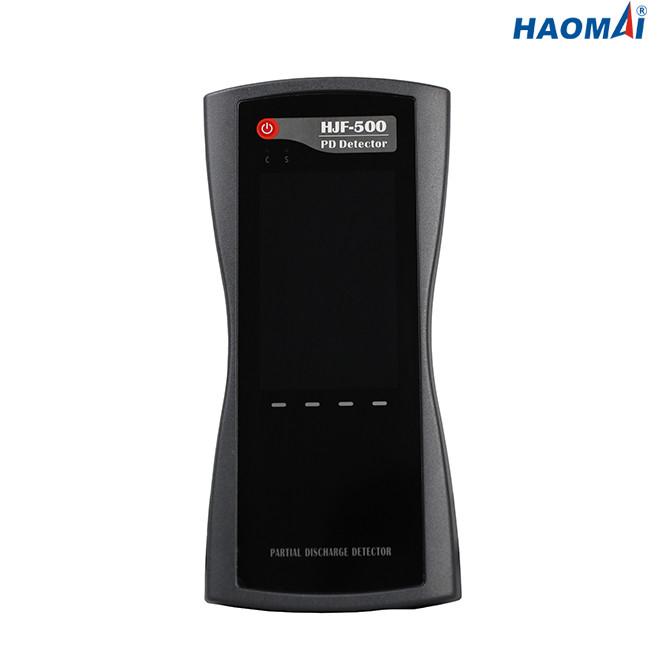

Model: Hjf-500

Multifunctionele Gedeeltelijke Lossingsdetector hjf-500 is het ideale niet-invasieve hulpmiddel om gedeeltelijke lossingsactiviteit in MV en HV-hulpkantoren snel te meten.

Zowel MV als HV-kunnen de hulpkantoren worden gecontroleerd dankzij gebruikend hjf-500 de grote verscheidenheid van sensoren die met het kan worden verbonden. De typische MV en HV-activa die voor gedeeltelijke lossingen kunnen worden gediagnostiseerd omvatten Mechanisme, Transformator, van GIS en HV-kabel enz.

De hoge bandbreedte samen met PRPD (de fase loste gedeeltelijke lossing op) patroonvertoning kan categorieën de verschillende soorten tekort. De coronalossingen en de oppervlaktelossingen kunnen gemakkelijk van de gevaarlijke interne gedeeltelijke lossingen worden onderscheiden, wat een ander voordeel van dit type van technologie is.

De hjf-500 eenheid kan via 4 duimtouch screen worden in werking gesteld. De ingebouwde lithiumbatterij wordt goedgekeurd voor hjf-500 eenheid, en de werkende tijd is meer dan 6 uren.

Hoofdlijnen

●Niet-invasief hulpmiddel voor online PD meting in MV en HV-hulpkantoren

●Bekwaam om met 5 sensoren, met inbegrip van 1 ingebouwde TEV-sensor (standaardconfiguratie) uit te rusten, ingebouwde ultrasone sensoren 1 (standaardconfiguratie), 1 externe ultrasone sensor (optieconfiguratie), 1 externe UHFsensor (optieconfiguratie), 1 HFCT-sensor (optieconfiguratie).

●Combineert veelvoudige functies in één enkel pakket

●Ultrasone en TEV-sensoren voor oppervlakte en interne PD

●De UHFmeting kan PD activiteit in hoge bandbreedte nauwkeurig meten

●PD de activiteit in HV-kabels wordt gemeten door HFCT te gebruiken

●Hoge samplefrequentie, sterke anti-interference capaciteit

●Synchronisatie met de machtsfrequentie voor PRPD-patroonerkenning

●Verstrek het signaalgolfvorm van het tijddomein, PRPD-spectrum, PRPS-de patronen van de spectrumenz. lossing om de analyse van verschillende lossingstypes te realiseren.

●De testresultaten kunnen aan boord worden opgeslagen, kan ook aan PC voor geproduceerd testrapport worden geupload.

Technische Gegevens

●TEV-Meting

Het meten van waaier: 0-60dBmV

Resolutie: 1dB

Nauwkeurigheid: ±1dB

Maximumimpuls per cyclus: 1400

De band van de metingsfrequentie: 3~100MHz

●UHFmeting

Opsporingsfrequentie: 300-2000MHz

Het meten van waaier: 0-60dBmV

Nauwkeurigheid: <1dBmV

Sensorband: 300-2000MHz

●Aa-Meting

Het meten van waaier: -6dBμV~68dBμV

Resolutie: 1dB

Nauwkeurigheid: ±1dB

De frequentie van het sensorcentrum: 40kHz

●De Meting van VE

Het meten van waaier: -6dBμV~68dBμV

Resolutie: 1dB

Nauwkeurigheid: ±1dB

Frequentiegebied: 20~200kHz

●HFCT-Meting

De impedantie van de sensortransmissie: 5mV/mA

Opsporingsfrequentie: 1~30MHz

Gevoeligheid: ≤50pC

●Vertoning: 4,0 duim RGB LCD scherm

●Voeding

Ingebouwde batterij: 3.7V/5000Ah lithiumbatterij

Werktijd: meer dan 6 uren

Batterijlader: AC90-264V of gelijkstroom 5V

●Milieuvoorwaarden

Werkende temperatuur: -20 ~ 50℃

Vochtigheid: 20-85% relatieve vochtigheid

●Diversen

Afmetingen (handbediende gastheer): 210x100x35mm

Gewicht (handbediende gastheer): 0.4kg

Verbindingshaven: één USB-poort voor PC-verbinding of ladersinput, één externe sensorhaven, één 3.5mm stereohoofdtelefoonhefboom

Oortelefoon: minimum 8 ohm

SD-geheugenkaart: standaard16g

Multifunctionele Gedeeltelijke Lossingsdetector hjf-500 is het ideale niet-invasieve hulpmiddel om gedeeltelijke lossingsactiviteit van Mechanisme, Transformator, van GIS en HV-kabel enz. in MV en HV-hulpkantoren te meten.
