Name: van het de Beschermingsrelais van 32A 300V de Testuitrusting, Reeks van de de Injectietest van 14.8kg de Secundaire
Brand: HAOMAI
SKU: RELAYSTAR-H60

Thuis Producten Relaisproefsysteem

van het de Beschermingsrelais van 32A 300V de Testuitrusting, Reeks van de de Injectietest van 14.8kg de Secundaire

Productdetails:

Plaats van herkomst:	China
Merknaam:	HAOMAI
Certificering:	ISO9001:2015, Calibration Report
Modelnummer:	RELAYSTAR-H60

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 reeks
Prijs:	negotiation
Verpakking Details:	Vervoergeval + Triplexgeval
Levertijd:	5-10 werkdagen
Betalingscondities:	T/T
Levering vermogen:	400 reeksen per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	De Testreeks van het beschermingsrelais, de Uitrusting van de Relaistest, de Secundaire Reeks van de	Huidige output:	6x0… 32A
Voltageoutput:	4x0… 300V	Outputnauwkeurigheid:	≤0.05% voor AC output
De test van begin tot eind:	door ingebouwd GPS	Verrichting:	externe PC
Hoog licht:	32A de Testuitrusting van het beschermingsrelais , 300V de Testuitrusting van het beschermingsrelais , 14.8kg de secundaire Reeks van de Injectietest

Hoogspanning 6 het Proefsysteem van het faserelais

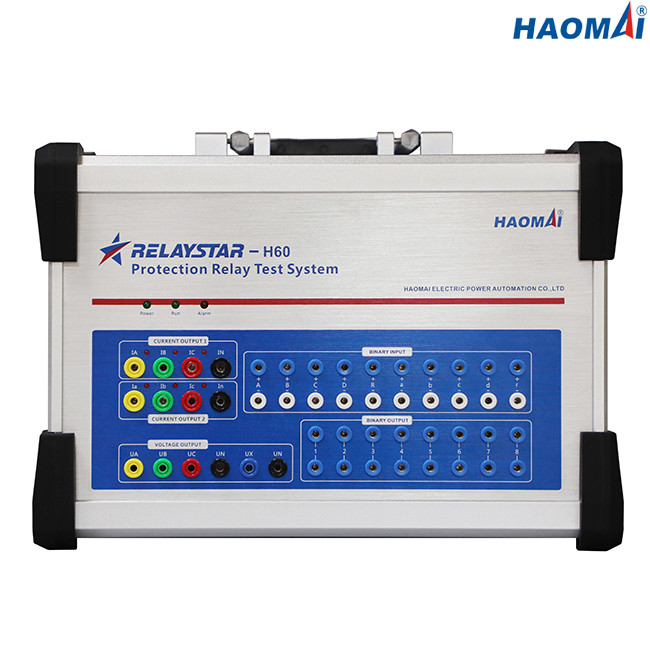

Model: Relaystar-H60

Relaystar-H60 is het draagbare proefsysteem van het 6 faserelais voor het testen van de meeste types van moderne multifunctionele beschermingsrelais, die output 6 fasestroom (6x0… 32A) en 4 fasevoltage kunnen (4x0… 300V).

Relaystar-H60 is een uitstekende keus wanneer u hoger outputvoltage wilt (4-fase AC voltage: 4x0… faseren 300V, 4 gelijkstroom-voltage: 4x0… ±300V).

Hoogspanning 6 het Proefsysteem relaystar-H60 van het faserelais kan ook als foutensimulator worden gebruikt om juiste relaisconfiguratie voor specifieke toepassingen te verzekeren. Dit is mogelijk door voorbijgaande die storingsdossiers vaak in te voeren en te regenereren als COMTRADE-dossiers worden bedoeld.

Hoofdlijnen

1) 6-fase faseert stroom (6×32A) + 4 voltage (4×300V) output

2) Hogere outputnauwkeurigheid (≤0.05% voor AC output)

3) Beëindigen om test via ingebouwd GPS te beëindigen

4) Ingebouwde en golfvorm die controleren registreren

5) Overvloedige binaire input en binaire output

5) Onafhankelijke Aux. Gelijkstroom-levering

6) Krachtige RELAYSTAR-testsoftware

Technische Gegevens

Huidige Generator

Plaatsende waaier	6-fase AC (l-n)	6x0… 32A
	driefasenac (l-n)	3x0… 64A
	1-fase AC (ll-LN)	1x0… 192A
	GELIJKSTROOM (L-N)	6x0… ±15A
Macht	6-fase AC (l-n)	6x240VA bij 32A
	driefasenac (l-n)	3x400VA bij 64A
	1-fase AC (ll-LN)	1x750VA bij 192A
	GELIJKSTROOM (L-N)	6x240VA bij 15A
Nauwkeurigheid	AC: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A)
Nauwkeurigheid	Gelijkstroom: ≤0.1%
Resolutie	1mA

Voltagegenerator

Plaatsende waaier	4-fase AC (l-n)	4x0… 300V
	1-fase AC (l-l)	1x0… 600V
	GELIJKSTROOM (L-N)	4x0… ±300V
Macht	4-fase AC (l-n)	4x80VA bij 300V
	1-fase AC (l-l)	1x160VA bij 600V
	GELIJKSTROOM (L-N)	4x80VA bij 300V
Nauwkeurigheid	AC: ±5mV (≤5V), ≤0.05% (5~300V)
	Gelijkstroom: ≤0.1%
Resolutie	1mV

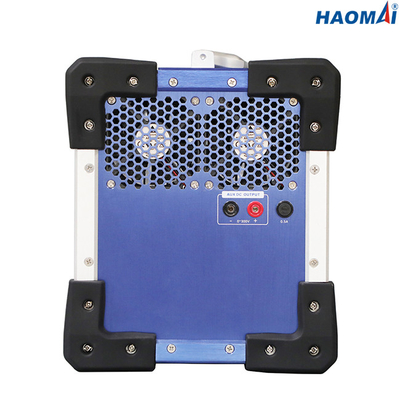

Hulpgelijkstroom-Levering

Voltagewaaier	0-300V
Outputnauwkeurigheid	≤0.5%
Macht	max.160VA

Binaire Input

Aantal	10
Inputkenmerken	nutteloos contact of potentieel-vrij contact
Drempelkenmerken	„0“: 0-6V; „1“: 11V-250V
Max. die tijd meten	999999.999s
Tijdnauwkeurigheid	≤0.1ms
Tijdresolutie	0.1ms

Binaire Output

Aantal	8
Type	nutteloos contact
Onderbrekingscapaciteit	250VAC/0.5A, 250VDC/0.2A

Gelijkstroom-Voltage die Input meten

Het meten van waaier	0… ±10 V
Nauwkeurigheid	fout < 0="">

Gelijkstroom-Stroom die Input meten

Het meten van waaier	0… ±20 mA
Nauwkeurigheid	fout < 0="">

Het ingebouwde Controle en Registreren

Controle	6-fase stroom en 4 output van het fasevoltage
Opname	analoge output
Wijze	de controle in real time, wordt geen externe bedrading vereist
Opnamelengte	onbeperkt (tot het interne geheugen is volledig)

Algemene Generators

Frequentie	waaier: 0~1200Hz
	nauwkeurigheid:<1mhz>
	resolutie: 0.001Hz
Fase	waaier: -360° ~+360°
	nauwkeurigheid: 0.1°
	resolutie: 0. 1°
Harmonisch	superpositionorde: 2~24 keer
Harmonisch	vervorming: ≤0.5%

Voeding

Nominaal inputvoltage	AC220V/230V±10%, 1 fase
Nominale frequentie	50/60 Herz
Geschatte stroom	10A bij 230V
Verbinding	standaardac contactdoos (CEI 60320)

Diversen

Gewicht	14.8kg (32,63 pond)
Afmetingen (W x H x D, zonder handvat)	392x272x237mm (15.43x10.71x9.33 binnen)

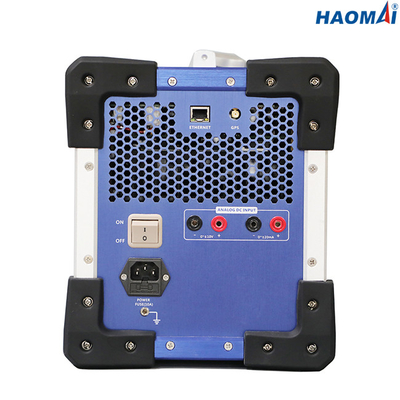

Verbindingshaven	1 Ethernet-haven

Milieuvoorwaarden

Verrichtingstemperatuur	0… +50 °C (+32… +122 °F)
Opslagtemperatuur	-25… +70 °C (- 13… +158 °F)
Vochtigheidswaaier	relatieve vochtigheid 5… 95%, non-condensing
Trilling	CEI 60068-2-6 (20m/s2 bij 10… 150 Herz)

Hoogspanning 6 het Proefsysteem relaystar-H60 van het faserelais is het draagbare en betrouwbare hulpmiddel voor ingenieurs om beschermingsrelais het testen in hulpkantoor uit te voeren.

Hoogspanning 6 het Proefsysteem relaystar-H60 van het faserelais kan allerlei beschermingsrelais volgens vereisten van ANSI/IEEE vrijwel testen.
