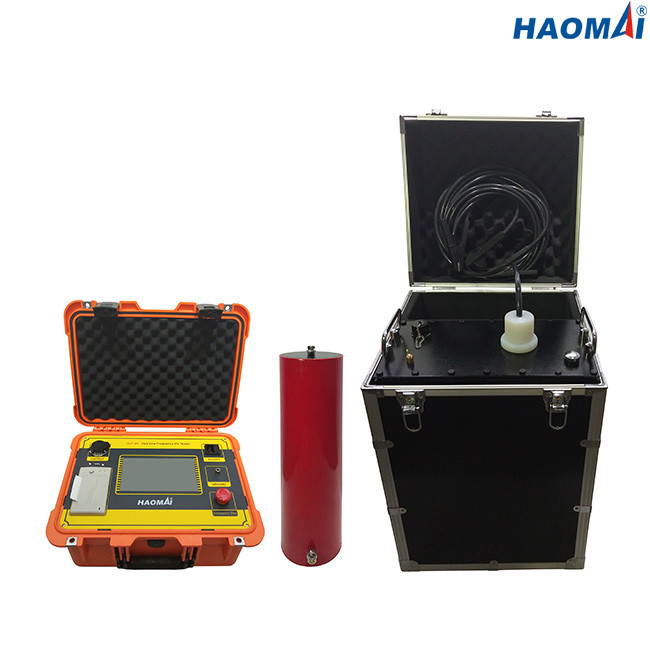

80kV hoogspanningshv Kabel het Testen Materiaal 0.1Hz Ultraportable

Hipot-Meetapparaat zeer Met lage frekwentie

Model: Vlf-80

VLF tribunes voor zeer Met lage frekwentie. VLF Hipot het Meetapparaat is een AC instrument van de outputhoogspanning. VLF HV het Meetapparaat verstrekt sinusoïdaal AC voltage maar bij 0.1Hz-0.02Hz, in vergelijking met de 50/60 Herz output van conventionele AC testreeks. Het is nog een AC voltage met sinusoïdale polariteitsomkeringen elke halve cyclus.

VLF Hipot het Meetapparaat wordt gebruikt aan hoge de capacitieve weerstandsladingen van de gebiedstest zoals kabel en roterende machines (motor/generator). Lager de frequentie van een AC bron, lager de stroom en de macht wordt vereist om een voltage op een capacitieve lading toe te passen die.

Het belangrijkste gebruik van VLF Hipot Meetapparaat test middel en hoogspanning beschermde machtskabels. Het is vooral waardevol voor het verifiëren van een kabel na installatie of reparatie. Gebruik VLF om tekorten te veroorzaken om tijdens de test te ontbreken, de fout te vinden, de reparatie of de vervanging te maken, en met een betere kabel worden verlaten.

VLF Hipot het Meetapparaat is ook zeer nuttig om grote roterende machines (motor/generator) te testen, aangezien het verstrekt rolt een draagbare en betaalbare methode van gebied het testen en door de norm van IEEE 433-2009 gespecificeerd.

Hoofdlijnen

●Outputfrequentie: 0.1Hz, 0.05Hz, 0.02Hz

●Stroom, voltage en golfvorm de gegevens worden direct bemonsterd van de partij met hoog voltage, die nauwkeurige gegevens verzekert.

●Met de functie van de overvoltagebescherming. Wanneer de output de vastgestelde voltagegrens overschrijdt, zal het instrument voor bescherming ophouden, en de actietijd is minder dan 20ms.

●Met overstroombeveiligingfunctie voor hoog en laag voltage dubbele bescherming. De hoogspanningskant kan volgens de nauwkeurige waarde van de eindebescherming worden geplaatst. Wanneer de stroom aan zwakstroomkant de geschatte stroom overschrijdt, zal het voor bescherming worden tegengehouden, en de verrichtingstijd is minder dan 20ms.

●De de beschermingsweerstand wordt van de hoogspanningsoutput ontworpen in het hulplichaam, zodat is er geen behoefte om een andere beschermingsweerstand buiten te verbinden.

●De hoog en laag negatieve voltage gesloten lijn koppelt controlekring terug wordt goedgekeurd, zodat heeft de output geen effect van de capacitieve weerstandsstijging.

●De testresultaten kunnen in meetapparaat worden bewaard.

●De testresultaten kunnen via ingebouwde thermische printer worden gedrukt.

Technische Gegevens

1) Outputnominale spanning: 80kV/30mA (piekwaarde)

2) Outputfrequentie: 0.1Hz, 0.05Hz, 0.02Hz

3) Ladingscapaciteit:

0.1Hz, max. 1.1µF

0.05Hz, max. 2.2µF

0.02Hz, max. 5.5µF

4) Metingsnauwkeurigheid: 3%

5) Fout van de voltage de positieve en negatieve piekwaarde: ≤3%

6) De vervorming van de voltagegolfvorm: ≤ 5%

7) Arbeidsvoorwaarde

temperatuur: -10℃~+40℃

vochtigheid: ≤ 85%RH

8) Voeding: AC220V±10%, 50/60Hz

Hipot-Meetapparaat zeer Met lage frekwentie vlf-80 is krachtig testinstrument voor het meten van machtskabel of roterende machines (motor/generator) bij 0.1Hz, 0.05Hz of 0.02Hz.
