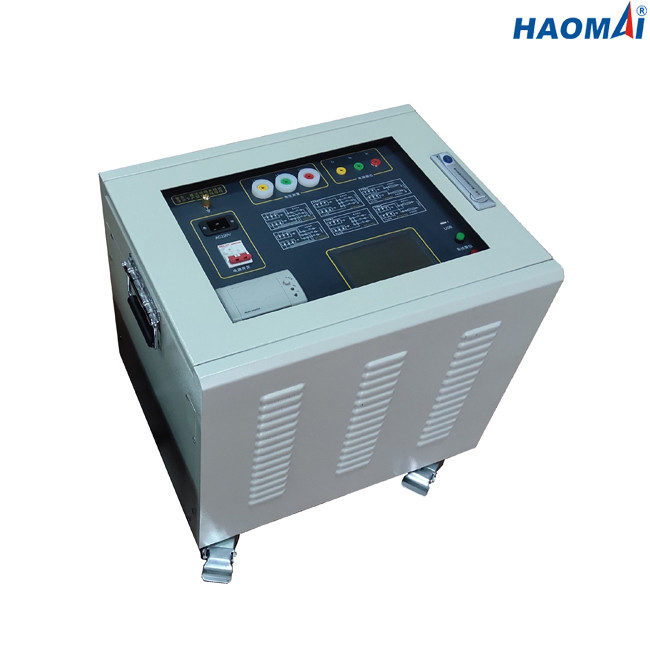

Multifunctioneel HV-Kabel het Testen Materiaal 8A 55Hz met Touch screen

De Impedantieanalysator van de transmissielijn

Model: Hlt-300

De Impedantieanalysator hlt-300 van de transmissielijn is een high-precision instrument voor het testen van diverse parameters met hoog voltage van de transmissielijn in krachtcentrale, hulpkantoor of laboratorium. Het instrument is geïntegreerde structuur met ingebouwde de machtsmodule van de frequentieomzetting, die output door middel van het voltageregelgeving van de frequentieomzetting kan aandrijven. De frequentie kan in 45Hz of 55Hz worden veranderd. De digitale het filtreren technologie wordt goedgekeurd om de interferentie van het elektrische veld van de machtsfrequentie op plaats te vermijden, en fundamenteel het probleem van nauwkeurige meting op te lossen onder de interferentie van sterk elektrisch gebied.

Hoofdlijnen

●Zelfstandige verrichting die touch screen, geen die PC met behulp van wordt vereist om te werken

●Het super vermogen van het anti-inductievoltage

●Keur de technologie van de frequentieomzetting voor nauwkeurige meting goed

●Bekwaam om veroorzaakt voltage en veroorzaakte stroom direct te meten

●Bekwaam om impedantie, impedantiehoek, weerstand, reactantie en inductantie van HV-transmissielijn te meten

●Bekwaam om testresultaten aan boord te bewaren

●Bekwaam om testresultaten via ingebouwde thermische printer direct te drukken

●Eenvoudige bedradingsverbinding

Technische Gegevens

1) Output

●Max. outputvoltage: AC 300V

De nauwkeurigheid van het outputvoltage: 0,5%

●Max. Huidig voltage: 8A

De nauwkeurigheid van de outputstroom: 0,5%

●Outputfrequentie: 45Hz, 55Hz

2) Capacitieve weerstandsmeting

Het meten van waaier: 0.01~30µF

Het meten van nauwkeurigheid: ±1% die ±0.01µF lezen (gemeten waarde ≥1µF)

±2% die ±0.01µF lezen (gemeten waarde <1>

Resolutie: 0.0001µF

3) Impedantiemeting

Het meten van waaier: 0.1~400Ω

Het meten van nauwkeurigheid: ±1% die ±0.01Ω lezen (gemeten waarde ≥1Ω)

±2% die ±0.01µF lezen (gemeten waarde <1>

Resolutie: 0.0001Ω

4) Impedantiehoek

Het meten van waaier: -180°~ +180°

Het meten van nauwkeurigheid: ±0.2° (voltage ≥1.0 V)

±0.3° (voltage 0.2V~1.0V)

Resolutie: 0.0001°

5) Anti-interference principe: de methode van de frequentieomzetting

6) Anti-interference stroom: 80A

7) Anti-interference voltage: 30kV

8) Opslagcapaciteit: 200 testresultaten

9) Voeding: AC 220V±10%, 50/60Hz

10) Afmeting: 530x 410x 510mm (20.87x16.14x20.08-duim)

11) Gewicht: 65kg (143,30 pond)

12) Milieuvoorwaarden

●Opslagtemperatuur: -20°C aan 70°C (- 4°F aan +158°F)

●Werkende temperatuur: -20°C aan +50°C (- 4°F aan +122° F)

●Vochtigheid: < 85="">

13) Veiligheidskwalificaties en EMC

●Veiligheid: ontworpen overeenkomstig iec61010-1, 2006/95/EG

●EMC: 2004/108/EC

De Impedantieanalysator hlt-300 van de transmissielijn is krachtige die test voor het meten van impedantie, impedantiehoek, weerstand, reactantie en inductantie van HV-transmissielijn wordt geplaatst.
