ISO9001 VLF Hipot HV Kabel het Testen Materiaalmeetapparaat Multifunctionele 50kV

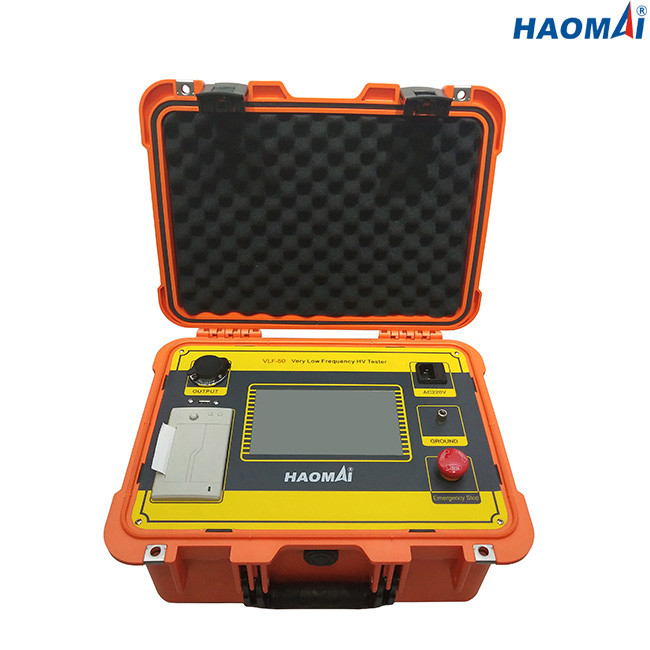

50kV VLF Hipot Meetapparaat

Model: Vlf-50

VLF tribunes voor zeer Met lage frekwentie.

VLF Hipot het Meetapparaat is een AC instrument van de outputhoogspanning. VLF HV het Meetapparaat verstrekt sinusoïdaal AC voltage maar bij 0.1Hz-0.02Hz, in vergelijking met de 50/60 Herz output van conventionele AC testreeks. Het is nog een AC voltage met sinusoïdale polariteitsomkeringen elke halve cyclus.

Meetapparaat vlf-50 van 50kV VLF Hipot kan output tot 50kV/30mA.

Hoofdlijnen

1) Outputfrequentie: 0.1Hz, 0.05Hz, 0.02Hz

2) Stroom, voltage en golfvorm de gegevens worden direct bemonsterd van de partij met hoog voltage, die nauwkeurige gegevens verzekert.

3) Met de functie van de overvoltagebescherming. Wanneer de output de vastgestelde voltagegrens overschrijdt, zal het instrument voor bescherming ophouden, en de actietijd is minder dan 20ms.

4) Met overstroombeveiligingfunctie voor hoog en laag voltage dubbele bescherming. De hoogspanningskant kan volgens de nauwkeurige waarde van de eindebescherming worden geplaatst. Wanneer de stroom aan zwakstroomkant de geschatte stroom overschrijdt, zal het voor bescherming worden tegengehouden, en de verrichtingstijd is minder dan 20ms.

5) De de beschermingsweerstand wordt van de hoogspanningsoutput ontworpen in het hulplichaam, zodat is er geen behoefte om een andere beschermingsweerstand buiten te verbinden.

6) De hoog en laag negatieve voltage gesloten lijn koppelt controlekring terug wordt goedgekeurd, zodat heeft de output geen effect van de capacitieve weerstandsstijging.

7) De testresultaten kunnen in meetapparaat worden bewaard.

8) De testresultaten kunnen via ingebouwde thermische printer worden gedrukt.

Technische Gegevens

1) Outputnominale spanning: 50kV/30mA (piekwaarde)

2) Outputfrequentie: 0.1Hz, 0.05Hz, 0.02Hz

3) Ladingscapaciteit

0.1Hz, max. 1.1µF

0.05Hz, max. 2.2µF

0.02Hz, max. 5.5µF

4) Metingsnauwkeurigheid: 3%

5) Fout van de voltage de positieve en negatieve piekwaarde: ≤3%

6) De vormvervorming van de voltagegolf: ≤ 5%

7) Arbeidsvoorwaarde

temperatuur: -10℃~+40℃

vochtigheid: ≤ 85%RH

8) Voeding: AC220V ±10%, 50/60Hz

50kV VLF Hipot Meetapparaat vlf-50 is krachtig testinstrument voor het meten van machtskabel of roterende machines (motor/generator) bij 0.1Hz, 0.05Hz of 0.02Hz.
