Draagbare 1Phase-CT Analysatortest, 19,84 van het Huidige Transformatorpond Meetapparaat

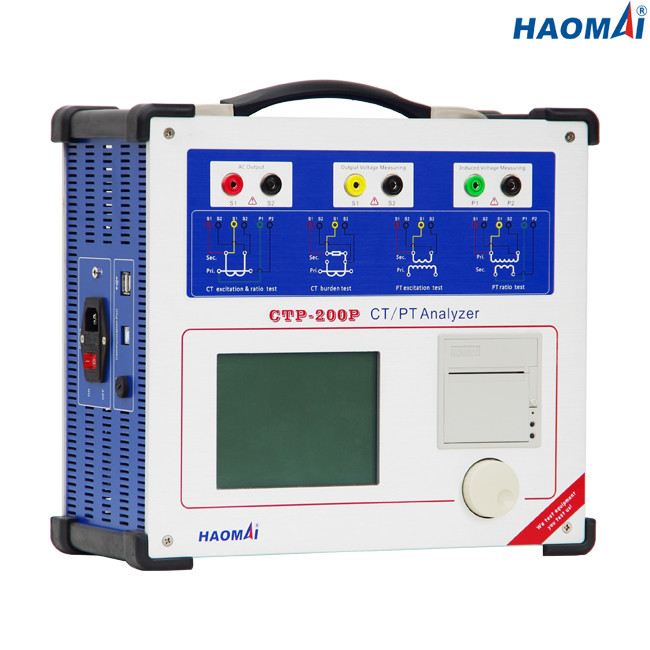

Draagbare CT Analysator

Model: Ctp-200P

De draagbare CT Analysator ctp-200P kan Bescherming CTs testen, Metend CTs, TP-klasse CTs en aanleidinggevende Delen volgens iec61869-2 (iec60044-1,60044-6), iec61869-3 (iec60044-2), de testnormen van IEEE/ANSI C57.13 enz. Het staat toe om het knie-punt voltage tot 40kV CTs en Delen te testen ter plaatse in machtsnetten of in de productiefaciliteiten van fabrikanten of testlaboratoria.

De draagbare CT Analysator ctp-200P is een alle-in-één oplossing voor het meten van alle parameters zonder de behoefte aan enig verder materiaal (zoals een lastdoos).

Het gewicht van Draagbare CT Analysator ctp-200P is slechts 9kg (19,84 pond), die gemakkelijk om door testende ingenieurs is worden gedragen.

Hoofdlijnen

●Bekwaam om Bescherming te testen CTs, die CTs, TP-klasse CTs en aanleidinggevende Delen meten

●Het kenmerk en de foutenkromme van de testopwinding op metingsprincipe dat met lage frekwentie wordt gebaseerd

●Maatregelenverhouding, polariteit, verhouding fout en de fout van de faseverplaatsing op voltagemethode die wordt gebaseerd

●Keur gepatenteerde multifunctionele roterende muis goed om het toetsenbord te vervangen

●Keur 5,7 duim LCD het scherm voor vertoning goed

●Keur DSP, WAPEN en ingebed LINUX-verrichtingssysteem goed

●Zowel lokale beschikbare test als de verre test van PC

●Hogere metingsnauwkeurigheid: 0.05%

●De resultaten van de druktest direct door ingebouwde thermische printer

●Klein en lichtgewicht (pond 9kg/19,84) voor gemakkelijk vervoer

Technische Gegevens

●Testnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●De maximummeting van het Knievoltage: 40kV

●Outputwaaier:

voltage: 0~180V (RMS)

stroom: 0~12A (RMS), 36A (piekwaarde)

●De Nauwkeurigheid van de voltagemeting: ±0.05%

●CT Verhouding Meting:

waaier: 1~30000

nauwkeurigheid: ±0.05%

●De Verhouding Meting van PT:

waaier: 1~10000

nauwkeurigheid: ±0.05%

●Fasemeting:

nauwkeurigheid: ±2min

resolutie: 0.01min

●Secundaire het Winden Weerstandsmeting:

waaier: 0~300Ω

nauwkeurigheid: 0.1%±1mΩ

●Lastmeting:

waaier: 0~300VA

nauwkeurigheid: 0.1%±0.1VA

●Geheugencapaciteit: >3000 de resultaten van de groepentest

●Voeding

●Milieuvoorwaarden

●Diversen

De draagbare CT Analysator ctp-200P is het krachtige instrument om Huidige Transformatoren en Voltagetransformatoren te testen.
