De lichtgewichtct PT Test Vastgestelde 40kV van de Instrumententransformator met Multitap-Schakelaardoos

CT & VT Analysator met de Doos van de multi-Kraanschakelaar

Model: Ctp-120PA

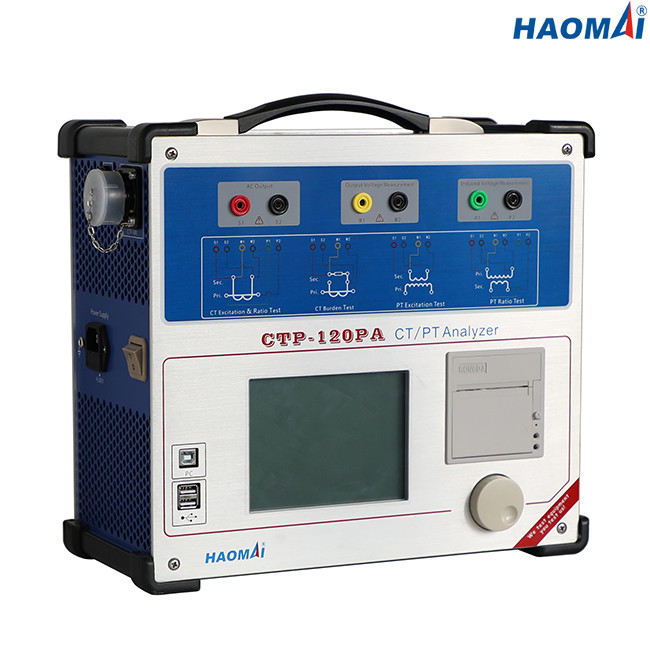

De CT & VT Analysator ctp-120PA is een lichtgewicht en draagbare eenheid geschikt om zowel huidige transformatoren als voltagetransformatoren te testen.

Bij minder dan 9kg (19,84 pond) ctp-120PA is een hoogst draagbare eenheid die ook nauwkeurigheid in het testen aanbiedt. Geschikt om verzadiging, verhoudings, polariteits en het winden weerstand op huidige transformatoren uit te voeren, kan ctp-120PA ook voor het testen van het meten en beschermingsklassenvoltage/potentiële transformatoren worden gebruikt.

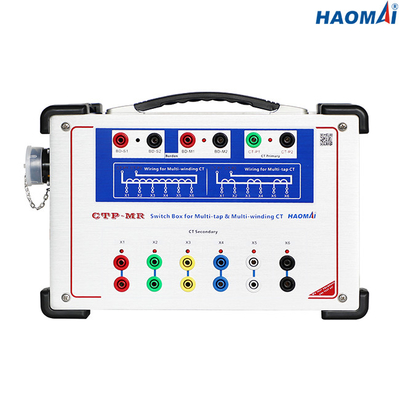

De CT & VT Analysator ctp-120PA verstrekt een microprocessor gecontroleerd veranderlijk voltage en een huidige output samen met precisieinstrumentatie voor automatisch enig testen en multi-verhouding CTs en VTs. De uitgeruste doos van de multi-kraanschakelaar maakt het testen multi-kraan gemakkelijke CTs. Het zal direct met multi-verhouding CT verbinden en zal verhouding tests op alle kranen met de duw van een knoop en zonder veranderende lood uitvoeren. Dit zal zeer testende tijd verminderen.

De CT & VT Analysator ctp-120PA kan via zijn hoge resolutie en zonlicht het schermvertoning van 5,7 duimtft lcd worden gecontroleerd. Deze interface staat de gebruiker toe om het testen uit te voeren snel en gemakkelijk gebruikend de gepatenteerde multifunctionele roterende muis.

De CT & VT Analysator ctp-120PA kan ook via laptop worden gecontroleerd die die CTP het testen software in werking stellen op Windows-besturingssysteem wordt gebaseerd.

Hoofdlijnen

●Bekwaam om Bescherming te testen CTs, die CTs, TP-klasse CTs en aanleidinggevende VTs meten

●Het kenmerk en de foutenkromme van de testopwinding op metingsprincipe dat met lage frekwentie wordt gebaseerd

●Maatregelenverhouding, polariteit, verhouding fout en de fout van de faseverplaatsing op voltagemethode die wordt gebaseerd

●Geschikt om multi-verhouding CTs zonder de behoefte automatisch te testen om van nieuwe bedrading te voorzien

●Keur gepatenteerde multifunctionele roterende muis goed om het toetsenbord te vervangen

●Keur 5,7 duimlcd het scherm voor vertoning goed

●Keur DSP, WAPEN en ingebed LINUX-verrichtingssysteem goed

●Zowel lokale beschikbare test als de verre test van PC

●Hogere metingsnauwkeurigheid: 0.05%

●Automatische demagnetization van CT

●De resultaten van de druktest direct door ingebouwde thermische printer

●Klein en lichtgewicht (pond 9kg/19,84) voor gemakkelijk vervoer

Technische Gegevens

●Testnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●De maximummeting van het Knievoltage: 40kV

●Outputwaaier:

voltage: 0~180V (RMS)

stroom: 0~12A (RMS), 36A (piekwaarde)

●De Nauwkeurigheid van de voltagemeting: ±0.05%

●CT Verhouding Meting:

waaier: 1~30000

nauwkeurigheid: ±0.05%

●De Verhouding Meting van PT:

waaier: 1~10000

nauwkeurigheid: ±0.05%

●Fasemeting:

nauwkeurigheid: ±2min

resolutie: 0.01min

●Secundaire het Winden Weerstandsmeting:

waaier: 0~300Ω

nauwkeurigheid: 0.1%±1mΩ

●Lastmeting:

waaier: 0~300VA

nauwkeurigheid: 0.1%±0.1VA

●Geheugencapaciteit: >3000 de resultaten van de groepentest

●Voeding

●Milieuvoorwaarden

●Diversen

●Veiligheidsnorm, Elektromagnetische compatibiliteit

De CT & VT Analysator ctp-120PA is een ideaal en uniek het testen hulpmiddel om enige verhouding en multi-verhouding CTs, evenals te testen voor het testen aanleidinggevende VTs.
