CT PT van 9kg Multitap de Testnorm van CEI van de Huidige Transformatoranalysator

De Analysator van de hoge Precisie Huidige Transformator

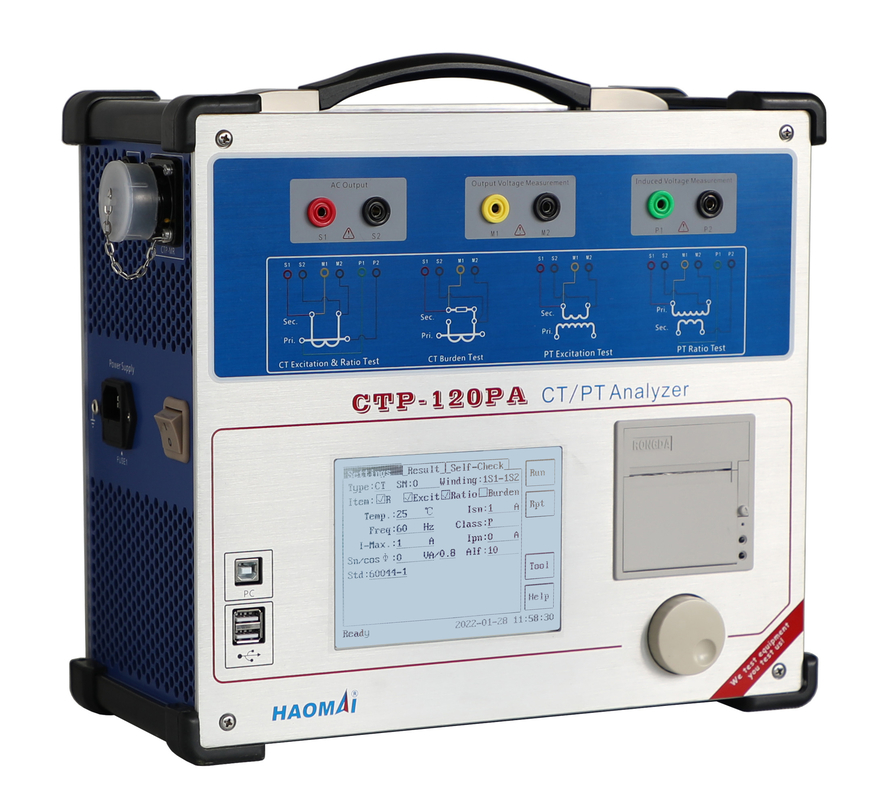

Model: Ctp-120PA

De analysator ctp-120PA van de draagbare en hoge precisie huidige transformator staat toe uitvoerend alle die tests door internationale normen op CTs en aanleidinggevende VTs worden voorzien.

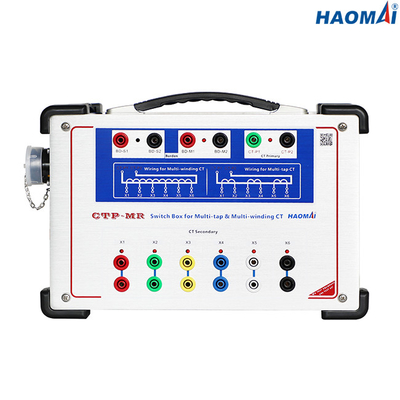

Voor CT tests, kan het instrument direct tot 6 kranen via de Doos van de multi-Kraanschakelaar worden verbonden. Op deze wijze heeft de verbinding aan het apparaat in onderzoek het slechts één keer zonder de behoefte aan enige verdere handverrichting uitgevoerd.

Ctp-120PA kan als zelfstandige eenheid worden gebruikt of kan computergestuurd zijn. Het kan met een PC via de USB-poort worden verbonden. Op computergestuurde wijze, kunnen de testverslagen van het geheugen worden gelezen ctp-CTP-120PA'S, of CT de tests kunnen van PC worden in werking gesteld. Ctp-120PA komt met de CTP software van PC. De CTP software van PC kan worden gebruikt om een huidige transformator te testen of de voltagetransformator direct van een PC, automatisch testresultaten produceren, las testverslagen van het geheugen ctp-CTP-120PA'S, en slaat testverslagen in Word formaat op.

Het instrument wordt gehuisvest in een vervoerbare doos, die wordt voorzien van een dekking en handvatten voor gemak van vervoer.

Hoofdlijnen

●Bekwaam om Bescherming te testen CTs, die CTs, TP-klasse CTs en aanleidinggevende Delen meten

●Het kenmerk en de foutenkromme van de testopwinding op metingsprincipe dat met lage frekwentie wordt gebaseerd

●Maatregelenverhouding, polariteit, verhouding fout en de fout van de faseverplaatsing op voltagemethode die wordt gebaseerd

●Geschikt om multi-verhouding CTs zonder de behoefte automatisch te testen om van nieuwe bedrading te voorzien

●Keur gepatenteerde multifunctionele roterende muis goed om het toetsenbord te vervangen

●Keur 5,7 duim LCD het scherm voor vertoning goed

●Keur DSP, WAPEN en ingebed LINUX-verrichtingssysteem goed

●Zowel lokale beschikbare test als de verre test van PC

●Hogere metingsnauwkeurigheid: 0,05%

●De resultaten van de druktest direct door ingebouwde thermische printer

●Klein en lichtgewicht (pond 9kg/19,84) voor gemakkelijk vervoer

Technische Gegevens

●Testnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●De maximummeting van het Knievoltage: 40kV

●Outputwaaier:

voltage: 0~180V (RMS)

stroom: 0~12A (RMS), 36A (piekwaarde)

●De Nauwkeurigheid van de voltagemeting: ±0.05%

●CT Verhouding Meting:

waaier: 1~30000

nauwkeurigheid: ±0.05%

●De Verhouding Meting van PT:

waaier: 1~10000

nauwkeurigheid: ±0.05%

●Fasemeting:

nauwkeurigheid: ±2min

resolutie: 0.01min

●Secundaire het Winden Weerstandsmeting:

waaier: 0~300Ω

nauwkeurigheid: 0.1%±1mΩ

●Lastmeting:

waaier: 0~300VA

nauwkeurigheid: 0.1%±0.1VA

●Geheugencapaciteit: >3000 de resultaten van de groepentest

●Voeding

●Milieuvoorwaarden

●Diversen

De analysator ctp-120PA van de draagbare en hoge precisie huidige transformator is een krachtig instrument om alle tests van CTs en aanleidinggevende VTs uit te voeren.
