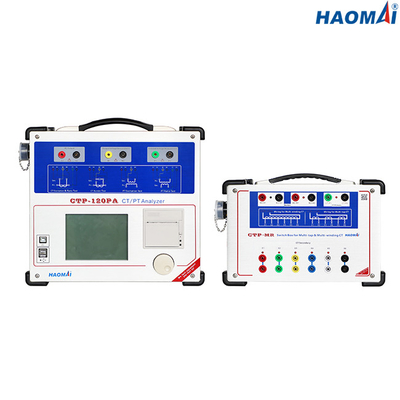

Multi-verhouding CT Analysator
Model: Ctp-120PA
De multi-Verhouding CT Analysator ctp-120PA is alle-in-één testend systeem voor bescherming en het meten CTs volgens de normen van IEEE en CEI-.
Het laat allerlei enig en multi-verhouding huidige transformatoren toe om ter plaatse in de netten van het machtssysteem worden getest. De fabrikant van CTs, de transformatoren of GIS gebruiken de CT Analysator in hun productiefaciliteiten en test of ontwikkelingslaboratoria.
De multi-Verhouding CT Analysator ctp-120PA ook kan Delen (Potentiële Transformatoren, Voltagetransformatoren) testen.
Hoofdlijnen
●Bekwaam om Bescherming te testen CTs, die CTs, TP-klasse CTs en aanleidinggevende Delen meten
●Het kenmerk en de foutenkromme van de testopwinding op metingsprincipe dat met lage frekwentie wordt gebaseerd
●Maatregelenverhouding, polariteit, verhouding fout en de fout van de faseverplaatsing op voltagemethode die wordt gebaseerd
●Geschikt om multi-verhouding CTs zonder de behoefte automatisch te testen om van nieuwe bedrading te voorzien
●Keur gepatenteerde multifunctionele roterende muis goed om het toetsenbord te vervangen
●Keur 5,7 duim LCD het scherm voor vertoning goed
●Keur DSP, WAPEN en ingebed LINUX-verrichtingssysteem goed
●Zowel lokale beschikbare test als de verre test van PC
●Hogere metingsnauwkeurigheid: 0.05%
●De resultaten van de druktest direct door ingebouwde thermische printer
●Klein en lichtgewicht (pond 9kg/19,84) voor gemakkelijk vervoer
Technische Gegevens
●Testnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●De maximummeting van het Knievoltage: 40kV
●Outputwaaier:
voltage: 0~180V (RMS)
stroom: 0~12A (RMS), 36A (piekwaarde)
●De Nauwkeurigheid van de voltagemeting: ±0.05%
●CT Verhouding Meting:
waaier: 1~30000
nauwkeurigheid: ±0.05%
●De Verhouding Meting van PT:
waaier: 1~10000
nauwkeurigheid: ±0.05%
●Fasemeting:
nauwkeurigheid: ±2min
resolutie: 0.01min
●Secundaire het Winden Weerstandsmeting:
waaier: 0~300Ω
nauwkeurigheid: 0.1%±1mΩ
●Lastmeting:
waaier: 0~300VA
nauwkeurigheid: 0.1%±0.1VA
●Geheugencapaciteit: >3000 de resultaten van de groepentest
●Voeding
| Nominaal inputvoltage |
aangepast (AC230V/120V±10%, 1 fase) |
| Nominale frequentie |
50/60 Herz |
| Geschatte stroom |
10A bij 230V/12A bij 120V |
| Verbinding |
standaardac contactdoos (CEI 60320) |
●Milieuvoorwaarden
| Verrichtingstemperatuur |
0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur |
-25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier |
relatieve vochtigheid 5… 95%, non-condensing |
| Trilling |
CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
●Diversen
| Gewicht |
9kg (19,84 pond) |
| Afmetingen (W x H x D, zonder handvat) |
340×300×150mm (13.39x11.81x5.91 binnen) |
| Verbindingshaven |
2 USB2.0-havens, 1 communicatie haven |
De multi-verhouding CT Analysator ctp-120PA is een krachtig het testen hulpmiddel voor bescherming CTs, het meten CTs en aanleidinggevende Delen.
