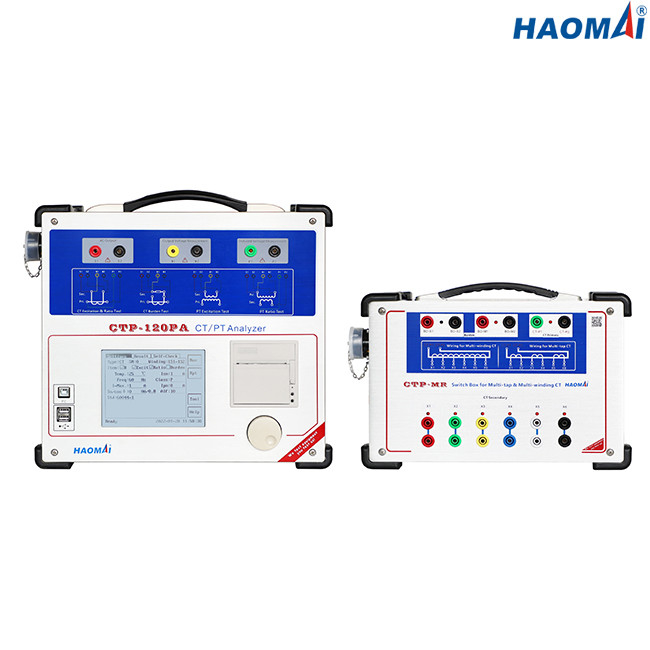

Volledig Automatisch CT/VT-Proefsysteem
Model: Ctp-120PA
CT/VT het proefsysteem ctp-120PA is een volledig automatisch Stroom en Voltage ontworpen Transformatorproefsysteem, vooral voor het testen CTs, VTs en Gecombineerde Transformatoren.
Ctp-120PA verleent het snellere testen, wegens zijn Doos van de multi-Kraanschakelaar die toestaat om direct tot 6 kranen te verbinden, op deze wijze wordt de verbinding van het apparaat gemaakt slechts één keer en zonder de behoefte aan enige verdere handverrichting.
De belangrijkste die tests door CTP-120PA worden uitgevoerd zijn: Opwinding, Nauwkeurigheid, Verhouding & Fasefout, Weerstand en Last en zij allen worden uitgevoerd op volledig automatische wijze, zonder gebruikersinterventie. Alle tests worden uitgevoerd door stroom en voltage te produceren.
Alle functionaliteit wordt beheerd door een zonlicht het schermvertoning van 5,7 duim leesbare TFT LCD, gepatenteerde multifunctionele roterende muis, WAPEN en ingebed die LINUX-verrichtingssysteem, voor het openluchtmilieu en zonder laptop wordt ontworpen.
De testresultaten worden gehouden in een lokaal geheugen, en kunnen naar een PC via USB-flitsschijf worden overgebracht.
Hoofdlijnen
●Bekwaam om Stroom, Voltage en Gecombineerde Transformatoren te testen
●Hoofd uitgevoerde tests: Verhouding & Fasefout, Polariteit, Opwinding, Weerstand, Nauwkeurigheid, Last
●Verkiesbare testnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●De Doos die van de multi-kraanschakelaar het gedrag van CT beschrijven
●Keur gepatenteerde multifunctionele roterende muis goed om het toetsenbord te vervangen
●Keur LCD van zonlicht het leesbare 5,7 duim scherm goed
●Keur DSP, WAPEN en ingebed LINUX-verrichtingssysteem goed
●Zowel lokale beschikbare test als de verre test van PC
●Hogere metingsnauwkeurigheid: 0.05%
●Automatische demagnetization van CT
●De resultaten van de druktest direct door ingebouwde thermische printer
●Bekwaam om testresultaten via USB-flitsschijf te downloaden
●Klein en lichtgewicht (pond 9kg/19,84) voor gemakkelijk vervoer
Technische Gegevens
●Testnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●De maximummeting van het Knievoltage: 40kV
●Outputwaaier:
voltage: 0~180V (RMS)
stroom: 0~12A (RMS), 36A (piekwaarde)
●De Nauwkeurigheid van de voltagemeting: ±0.05%
●CT Verhouding Meting:
waaier: 1~30000
nauwkeurigheid: ±0.05%
●De Verhouding Meting van PT:
waaier: 1~10000
nauwkeurigheid: ±0.05%
●Fasemeting:
nauwkeurigheid: ±2min
resolutie: 0.01min
●Secundaire het Winden Weerstandsmeting:
waaier: 0~300Ω
nauwkeurigheid: 0.1%±1mΩ
●Lastmeting:
waaier: 0~300VA
nauwkeurigheid: 0.1%±0.1VA
●Geheugencapaciteit: >3000 de resultaten van de groepentest
●Voeding
| Nominaal inputvoltage |
aangepast (AC220V/230V/120V±10%, 1 fase) |
| Nominale frequentie |
50/60 Herz |
| Geschatte stroom |
10A bij 230V/12A bij 120V |
| Verbinding |
standaardac contactdoos (CEI 60320) |
●Milieuvoorwaarden
| Verrichtingstemperatuur |
0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur |
-25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier |
relatieve vochtigheid 5… 95%, non-condensing |
| Trilling |
CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
●Diversen
| Gewicht |
9kg (19,84 pond) |
| Afmetingen (W x H x D, zonder handvat) |
340×300×150mm (13.39x11.81x5.91 binnen) |
| Verbindingshaven |
2 USB2.0-havens, 1 communicatie haven |
Het volledig Automatische CT/VT-Proefsysteem ctp-120PA is een krachtig het testen hulpmiddel om huidige transformatoren, voltagetransformatoren en gecombineerde transformatoren te testen.
