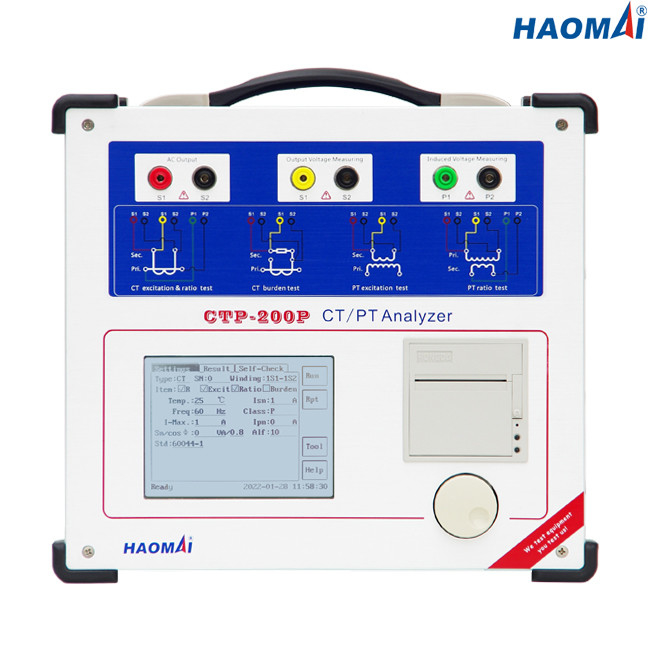

Universeel CT en van PT Meetapparaat
Model: Ctp-200P
Het Universele CT en van PT Meetapparaat ctp-200P is een lichtgewichtgebieds draagbaar die instrument die wordt ontworpen om CT en PT te testen in een nutssysteem wordt geïnstalleerd. Het kan voor vele routineworkshoptests, evenals gebied het testen worden gebruikt.
Het Universele CT en van PT Meetapparaat ctp-200P kan het meten CTs testen, maar kan bescherming CTs voor verhouding en fasefout bij normale last volgens normen iec61869-2, iec60044-1,60044-6 en IEEE/ANSI C57.13 ook testen.
In lokale testmodus, kan de exploitant gepatenteerde multifunctionele roterende muis op het voorpaneel gebruiken om informatie over het te testen punt in te gaan. De LCD van zonlicht leesbare 5,7 duim het schermvertoningen de gesloten informatie en de definitieve testresultaten.
Voor volledig het automatische testen op een PC, komt elke eenheid ctp-200P met installeert versie van CTP software. CTP de software wordt ontworpen om op een PC met Vensters 10 besturingssysteem in werking te stellen.
Hoofdlijnen
●Bekwaam om Bescherming te testen CTs, die CTs, PR/PX CTs, TPS/TPX/TPY/TPZ CTs en aanleidinggevende Delen meten
●Het kenmerk en de foutenkromme van de testopwinding op metingsprincipe dat met lage frekwentie wordt gebaseerd
●Maatregelenverhouding, polariteit, verhouding fout en de fout van de faseverplaatsing op voltagemethode die wordt gebaseerd
●Keur gepatenteerde multifunctionele roterende muis goed om het toetsenbord te vervangen
●Keur 5,7 duim LCD het scherm voor vertoning goed
●Keur DSP, WAPEN en ingebed LINUX-verrichtingssysteem goed
●Zowel lokale beschikbare test als de verre test van PC
●Hogere metingsnauwkeurigheid: 0.05%
●Max. testte knie-punt voltage van CT tot 40kV
●Automatische demagnetization van CT
●De resultaten van de druktest direct door ingebouwde thermische printer
●Klein en lichtgewicht (pond 9kg/19,84) voor gemakkelijk vervoer
Technische Gegevens
●Testnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●De maximummeting van het Knievoltage: 40kV
●Outputwaaier:
voltage: 0~180V (RMS)
stroom: 0~12A (RMS), 36A (piekwaarde)
●De Nauwkeurigheid van de voltagemeting: ±0.05%
●CT Verhouding Meting:
waaier: 1~30000
nauwkeurigheid: ±0.05%
●De Verhouding Meting van PT:
waaier: 1~10000
nauwkeurigheid: ±0.05%
●Fasemeting:
nauwkeurigheid: ±2min
resolutie: 0.01min
●Secundaire het Winden Weerstandsmeting:
waaier: 0~300Ω
nauwkeurigheid: 0.1%±1mΩ
●Lastmeting:
waaier: 0~300VA
nauwkeurigheid: 0.1%±0.1VA
●Geheugencapaciteit: >3000 de resultaten van de groepentest
●Voeding
| Nominaal inputvoltage |
aangepast (AC220V/230V/120V±10%, 1 fase) |
| Nominale frequentie |
50/60 Herz |
| Geschatte stroom |
10A bij 230V/12A bij 120V |
| Verbinding |
standaardac contactdoos (CEI 60320) |
●Milieuvoorwaarden
| Verrichtingstemperatuur |
0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur |
-25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier |
relatieve vochtigheid 5… 95%, non-condensing |
| Trilling |
CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
●Diversen
| Gewicht |
9kg (19,84 pond) |
| Afmetingen (W x H x D, zonder handvat) |
340×300×150mm (13.39x11.81x5.91 binnen) |
| Verbindingshaven |
2 USB2.0-havens, 1 communicatie haven |
Het Universele CT en van PT Meetapparaat ctp-200P is krachtig en betrouwbaar hulpmiddel voor ingenieurs om huidige transformator en voltagetransformatoren in hulpkantoren te testen.
