| Plaats van herkomst: | China |
| Merknaam: | HAOMAI |
| Certificering: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Modelnummer: | Relaystar-1600 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Vervoergeval + Triplexgeval |
| Levertijd: | 5-10 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 400 reeksen per maand |
| Productnaam: | De Reeks van de relaistest, de Uitrusting van de Relaistest, Relaismeetapparaat, de Secundaire Reeks | Huidige output: | 6x0… 40A |
|---|---|---|---|
| Voltageoutput: | 6x0… 150V | Outputnauwkeurigheid: | ≤0.1% voor AC output |
| Max. Outputmacht: | 1x1000VA bij 240A | Verrichting: | lokale wijze + PC-wijze |
| Markeren: | 150V de Testreeks van het beschermingsrelais,40A de Testreeks van het beschermingsrelais,Het Relaismeetapparaat van de Ultraportablebescherming |
||

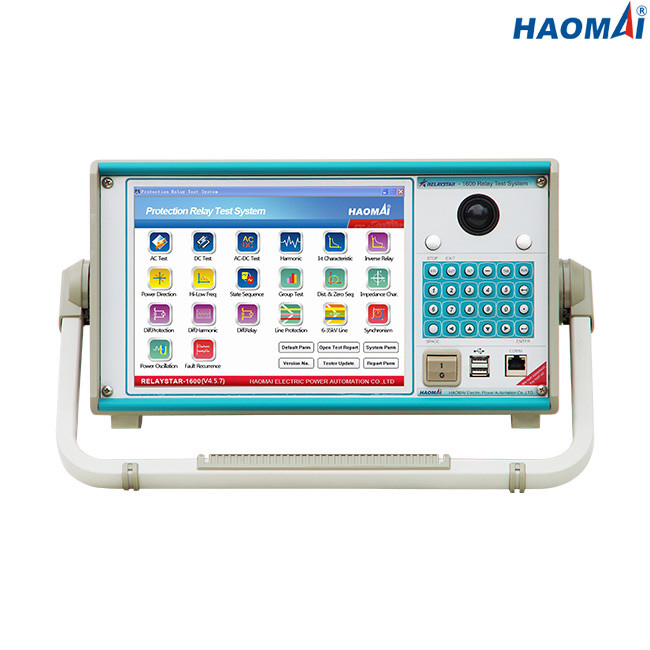

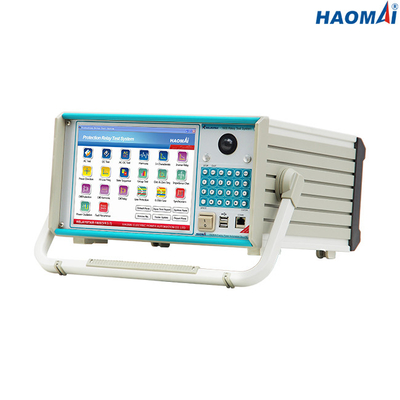

Hoge Macht 6 de Reeks van de het Relaistest van de fasebescherming
Model: Relaystar-1600
Relaystar-1600 zijn multifunctionele het relaistest van de 6 die fasebescherming voor het testen van alle generaties en types van beschermingsrelais wordt geplaatst, die output 6 fasestroom (6x0… 40A) en 6 fasevoltage kunnen (6x0… 150V).
Relaystar-1600 zijn een uitstekende keus wanneer u hogere stroom en machtsoutput wilt (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) voor het testen van hoog-last elektromechanische relais.
Relaystar-1600 kunnen zonder een PC worden in werking gesteld. Het combineert ingebedde industriële PC, scherm van TFT LCD van de 10,4 duim het volledige kleur, ingebouwd muis en toetsenbord voor gemakkelijkere lokale verrichting.
Hoge Macht 6 het relaistest van de fasebescherming relaystar-1600 plaatsen kan worden gesynchroniseerd om testen het van begin tot eind die met de testreeksen uit te voeren in verschillende hulpkantoren door zijn ingebouwd GPS worden toegewezen.
Hoofdlijnen
1) 6-fase faseert stroom (6×40A) + 6 voltage (6×150V) output
2) Het ingebedde industriële PC-with10.4-duim LCD scherm
3) Werkt met of zonder een PC
4) Hoge prestatiesversterkers
5) Hogere machtsoutput: 1x1000VA@240A
6) Beëindigen om test met ingebouwd GPS te beëindigen
7) Uitstekende RELAYSTAR-software voor lokale en verre PC-test
Technische Gegevens
Huidige Generator
| Plaatsende waaier | 6-fase AC (l-n) | 6x0… 40A |
| driefasenac (l-n) | 3x0… 80A | |
| 1-fase AC (ll-LN) | 1x0… 240A | |
| GELIJKSTROOM (L-N) | 6x0… ±20 A | |
| Macht | 6-fase AC (l-n) | 6x300VA bij 40A |
| driefasenac (l-n) | 3x450VA bij 80A | |
| 1-fase AC (ll-LN) | 1x1000VA bij 240A | |
| GELIJKSTROOM (L-N) | 6x120VA bij 20A | |
| Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
| Resolutie | 1mA | |
Voltagegenerator
| Plaatsende waaier | 6-fase AC (l-n) | 6x0… 150V |
| driefasenac (l-n) | 3x0… 300V | |
| GELIJKSTROOM (L-N) | 6x0… ±175V | |
| Macht | 6-fase AC (l-n) | 6x80VA bij 150V |
| driefasenac (l-n) | 3x100VA bij 300V | |
| GELIJKSTROOM (L-N) | 6x80VA bij 175V | |
| Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| Resolutie | 1mV | |
Hulpgelijkstroom-Levering
| Voltagewaaier | 110V/220V (max.1.5A) |
| Macht | max.165VA/330VA |
Binaire Input
| Aantal | 10 |
| Inputkenmerken | nutteloos contact of potentieel-vrij contact |
| Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
| Max. die tijd meten | 999999.999s |
| Tijdnauwkeurigheid | ±1ms |
| Tijdresolutie | 1ms |
Binaire Output
| Aantal | 8 |
| Type | nutteloos contact |
| Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Het ingebouwde Controle en Registreren
| Controle | stromen en voltageoutput |
| Opname | analoge output, binaire input/outputstatus |
| Wijze | de controle in real time, wordt geen externe bedrading vereist |
| Opnamelengte | onbeperkt (tot het interne geheugen is volledig) |
Algemene Generators
| Frequentie | waaier: 0~1200Hz |
| nauwkeurigheid:<1mhz> | |
| resolutie: 0.001Hz | |
| Fase | waaier: -360° ~+360° |
| nauwkeurigheid: 0.1° | |
| resolutie: 0.01° | |
| Harmonisch | superpositionorde: 2~24 keer |
| vervorming: ≤0.5% |
Voeding
| Nominaal inputvoltage | aangepast (AC 220V/230V/120V/127V±10%, 1 fase) |
| Nominale frequentie | 50/60 Herz |
| Geschatte stroom | 10A bij 230V/12A bij 115V |
| Verbinding | standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
| Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
| Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
| Gewicht | 18kg (39,68 pond) |
| Afmetingen (W x H x D, zonder handvat) | 420×360×210mm (16.54x14.17x8.27 binnen) |
| Verbindingshaven | 2 USB2.0-havens, 1 Ethernet-haven |
Hoge Macht 6 het Relaistest van de fasebescherming relaystar-1600 plaatsen is de aangewezen keus voor testingenieurs in gevallen waarbij de uitstekende vervoerbaarheid nodig is en 6 stroom tot 40A volstaan faseren.
Hoge Macht 6 het Relaistest van de fasebescherming plaatste relaystar-1600 overgegaan het Typeonderzoek in geaccrediteerde het laboratorium van China KETOP onder ISO/IEC 17025.
Hoge Macht 6 het Relaistest van de fasebescherming relaystar-1600 plaatsen is ook gekalibreerd die in het derde partijlaboratorium onder ISO/IEC 17025 wordt geaccrediteerd.
Het van de Typeonderzoekrapport en Kaliberbepaling Rapport wordt getoond zoals hieronder.
