Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015, Type Test Report, Calibration Report |
Modelnummer: | Relaystar-806 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 5-10 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | De Reeks van de relaistest, de Uitrusting van de Relaistest, Relaismeetapparaat, de Secundaire Reeks | Huidige output: | 3x0… 40A |
---|---|---|---|
Voltageoutput: | 4x0… 150V | Outputnauwkeurigheid: | ≤0.1% voor AC output |
Max. Outputmacht: | 1x1000VA bij 120A | Verrichting: | lokale wijze + PC-wijze |
Hoog licht: | ISO9001 3 de Testende Uitrusting van het Faserelais,Multimode Testende Uitrusting van het 3 Faserelais,18kg secundaire Injectie Kit For Relay Testing |

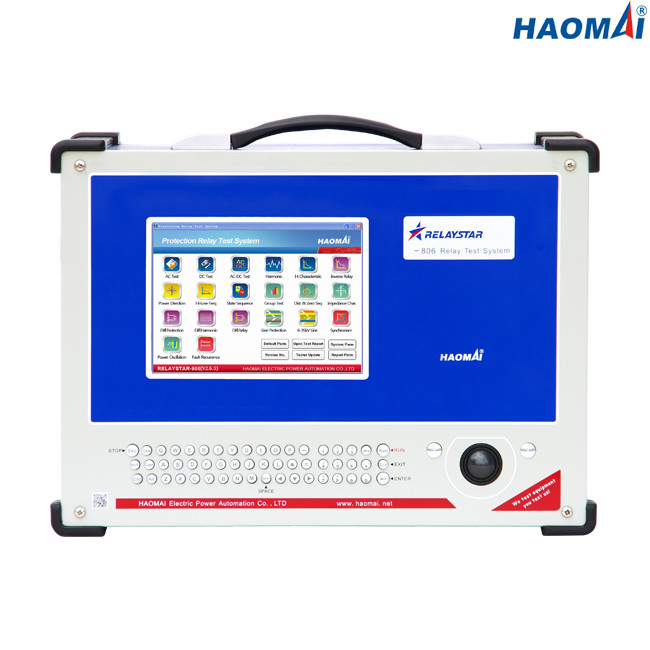

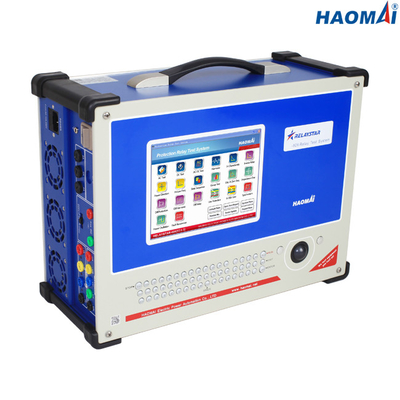

driefasen de Testreeks van het Beschermingsrelais
Model: Relaystar-806
Relaystar-806 zijn alle-in-één die test van het beschermingsrelais voor elektromechanisch testen, in vaste toestand en beschermende relais met microprocessor wordt geplaatst.
De eenheid is uiterst compact en ruw. Het ontwerp neemt het recentst in moderne digitale microprocessortechnologie op om onverslaanbare outputkenmerken in termen van macht, nauwkeurigheid, lage vervorming, en dynamisch vermogen te bereiken. Deze technologie maakt gebruikers het mogelijk om vele verschillende specifieke die functies te testen in relais het testen, zonder de behoefte van extra toebehoren worden vereist. Alle outputsignalen worden digitaal geproduceerd, geproduceerd en door de Intelligente die Generatormodules intern gecontroleerd, die de orden interpreteren van het voorpaneel worden ontvangen een hoogst nauwkeurige, stabiele, en lage vervormde output te veroorzaken, onafhankelijk van de voltagelevering.
Relaystar-806 kunnen de test van begin tot eind uitvoeren via de ingebouwde module en het ontvangen van van GPS toebehoren.
Hoofdlijnen
1) driefasenstroom (3×40A) + 4 faseert voltage (4×150V) output
2) Ingebedde industriële PC met 8 duimlcd het scherm
3) Zowel lokale beschikbare test als de verre test van PC
4) Versterker van de hoge prestaties de lineaire macht
5) Beëindigen om test met ingebouwd GPS te beëindigen
6) Onafhankelijke Aux. Gelijkstroom
7) Intelligente zelfbescherming
8) Overvloedige testmodules
Technische Gegevens
Huidige Generator
Plaatsende waaier | driefasenac (l-n) | 3x0… 40A |
1-fase AC (ll-LN) | 1x0… 120A | |
GELIJKSTROOM (L-N) | 3x… ±10A | |
Macht
|
driefasenac (l-n) | 3x300VA bij 40A |
1-fase AC (ll-LN) | 1x1000VA bij 120A | |
GELIJKSTROOM (L-N) | 3x120VA bij 10A | |
Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
Gelijkstroom: ±5mA (0~0.5A), ≤0.2% (0.5~10A) | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 4-fase AC (l-n) | 4x0… 150V |
1-fase AC (l-l) | 1x0… 300V | |
GELIJKSTROOM (L-N) | 3x… ±160V | |
Macht | 4-fase AC (l-n) | 4x70VA bij 150V |
1-fase AC (l-l) | 1x140VA bij 300V | |
GELIJKSTROOM (L-N) | 3x80VA bij 160V | |
Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
Gelijkstroom: ±10mV (0~5V), ≤0.2% (5~160V) | ||
Resolutie | 1mV |
Hulpgelijkstroom-Levering
Voltagewaaier | 110V/220V (max.1.5A) |
Macht | max.165VA/330VA |
Binaire Input
Aantal | 8 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ±1ms |
Tijdresolutie | 1ms |
Binaire Output
Aantal | 4 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Algemene Generators
Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.001Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0.01° | |
Harmonisch | superpositionorde: 2~24 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | aangepast (AC 220V/230V/120V±10%, 1 fase) |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V/12A bij 115V |
Verbinding | standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
Gewicht | 18kg (39,68 pond) |
Afmetingen (W x H x D, zonder handvat) | 405×300×164mm (15.94x11.81x6.46 binnen) |
Verbindingshaven | 2 USB2.0-havens, 1 Ethernet-haven |
De compact ontwerp en hoge prestaties lineaire machtsversterker maakt driefasenbeschermingsrelais reeks relaystar-806 bijzonder testen geschikt om het werk in distributie en industriële systemen te testen en op te dragen.
de driefasentest van het Beschermingsrelais plaatste relaystar-806 overgegaan het Typeonderzoek in geaccrediteerde het laboratorium van China KETOP onder ISO/IEC 17025.
de driefasentest van het Beschermingsrelais plaatste relaystar-806 is ook gekalibreerd die in het derde partijlaboratorium onder ISO/IEC 17025 wordt geaccrediteerd.
Het van de Typeonderzoekrapport en Kaliberbepaling Rapport door laboratorium wordt uitgegeven dat wordt getoond zoals hieronder.
