Productnaam: | De Testreeks van het beschermingsrelais, de Uitrusting van de Relaistest, Relaisproefsysteem | Huidige Output: | 6x0… 30A |
---|---|---|---|
Voltageoutput: | 6x0… 150V | Outputnauwkeurigheid: | ≤0.1% voor AC output |
CEI 61850 die testen: | Beschikbaar | Verrichting: | lokale wijze + PC-wijze |
Hoog licht: | 6Channels secundaire Huidige Injectieuitrusting,30A secundaire Huidige Injectieuitrusting,De veelfasige Universele Reeks van de Relaistest |
De universele Secundaire Reeks van de Injectietest
Model: Relaystar-7000

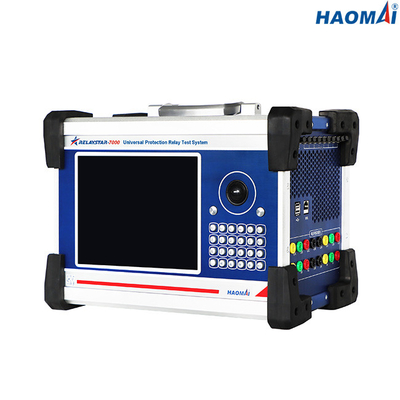

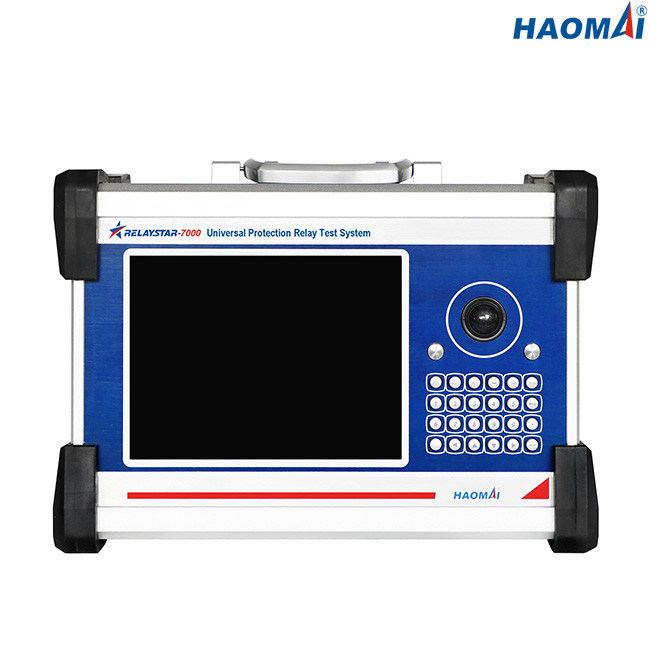

Relaystar-7000 zijn de veelfasige secundaire reeks van de injectietest, die output 6 kanalenstroom en 6 kanalenvoltage voor elektromechanisch testen, in vaste toestand en beschermende relais met microprocessor kan.
De IEC61850-Interface voor relaystar-7000 wordt vereist voor relais het testen met op ethernet-Gebaseerd hulpkantoor communicatie protocol.
De ingebouwde GPS-synchroniseurmodule staat synchroniseert testbegin van twee eenheden relaystar-7000 toe.
Hoofdlijnen
1) Het testen van allerlei beschermingsrelais: elektromechanisch, in vaste toestand, numeriek en IEC61850 met microprocessor
2) Handcontrole met kleurenvertoning
3) Gelijktijdig beschikbaar: 6 kanalenstroom en 6 kanalenvoltage
4) Hoge huidige output: 6 x 30 A, 3 x 60 A, 1 x 180 A
5) IEC61850 protocolinterface
6) USB en Ethernet-interface
7) Beëindigen om test met GPS of irig-B te beëindigen
8) Hoogste kwaliteit, veiligheid en betrouwbaarheid
Technische Gegevens
Algemene Stroom en Voltageoutput
Huidige Generator | Plaatsende waaier | 6-fase AC (l-n): 6x0… 30A |
GELIJKSTROOM (L-N): 6x0… ±10 A | ||
Macht | 6-fase AC (l-n): 6x450VA bij 30A | |
GELIJKSTROOM (L-N): 6x120VA bij 10A | ||
Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
Resolutie | 1mA | |
Voltagegenerator | Plaatsende waaier | 6-fase AC (l-n): 6x0… 150V |
GELIJKSTROOM (L-N): 6x0… ±160V | ||
Macht | 6-fase AC (l-n): 6x80VA bij 150V | |
GELIJKSTROOM (L-N): 6x80VA bij 160V | ||
Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
Resolutie | 1mV | |
Algemene Generators | Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | ||
resolutie: 0.001Hz | ||
Fase | waaier: -360° ~+360° | |
nauwkeurigheid: 0.1° | ||
resolutie: 0.01° | ||
Harmonisch | superpositionorde: 2~24 keer | |
vervorming: ≤0.5% |
Ethernet Communicatie Interfaces
Wijze | 10/100Base-TX (10/100Mbit, ver*draaien-paar, auto-oversteekplaats) |
Aantal haven | 2 |
Type van interface | RJ45 |
Statusaanwijzing | LEIDENE lichten |
Optische Vezel Communicatie Interfaces
Wijze | 100Base-FX (100Mbit, optische vezel, hoogtepunt - duplex) |
Aantal haven | 8 |
Type van interface | LC |
Vezeltype | 62.5/125μm (multi-mode vezel) |
Golflengte | 1310nm |
Transmissieafstand | >1km |
Statusaanwijzing | LEIDENE lichten |
FT3 Interfaces
Aantal haven | 9 (8 voor het overbrengen, 1 voor het ontvangen) |
Type van interface | ST |
Vezeltype | 62.5/125μm (multi-mode vezel) |
Golflengte | 850nm |
Binaire Input
Aantal | 8 |
Type | potentieel-vrij contact of nutteloos contact (automatische identificatie) |
Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Binaire Output
Aantal | 4 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A; 250VDC/0.2A |
Het ingebouwde Controle en Registreren
Controle | stromen en voltageoutput |
Opname | analoge output, binaire input/outputstatus |
Wijze | de controle in real time, wordt geen externe bedrading vereist |
Opnamelengte | onbeperkt (tot het interne geheugen is volledig) |
Voeding
Nominaal inputvoltage | aangepast (AC230V/120V±10%, 1 fase) |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V/12A bij 120V |
Verbinding | Standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
Gewicht | 19.5kg (42,99 pond) |
Afmetingen (W x H x D, zonder handvat) | 405×295×250mm (15.94x11.61x9.84 binnen) |
De universele Secundaire Injectietest plaatste relaystar-7000 is de aangewezen keus voor testingenieurs in gevallen waarbij numerieke en mededeling gebaseerde bescherming en IEDs.
De GANSsimulatie van CEI 61850 van relaystar-7000A: afbeelding van binaire output aan gegevensattributen in gepubliceerde GANSberichten.
De universele Secundaire Injectietest Vastgestelde relaystar-7000A kan de Bemonsterde Waarden van CEI 61850 volgens de „Implementatierichtlijn voor Digitale Interface aan Instrumententransformatoren publiceren Gebruikend CEI 61850-9-2“ van de Internationale Groep Gebruikers van UCA
Reeksen van de de Injectietest van HAOMAI de Universele Secundaire worden wijd gebruikt in machtsnet, petrochemische stof, metallurgie, spoorweg, kolenmijn, onderzoekinstituten en allerlei fabrieken of ondernemingen op grote schaal.
