Name: De Test Vastgestelde IEC61850 Norm van de Ultraportable Huidige Secundaire Injectie
Brand: HAOMAI
SKU: Relaystar-7000

Thuis Producten De secundaire Reeks van de Injectietest

De Test Vastgestelde IEC61850 Norm van de Ultraportable Huidige Secundaire Injectie

Productdetails:

Plaats van herkomst:	China
Merknaam:	HAOMAI
Certificering:	ISO9001:2015, Type Test Report, Calibration Report
Modelnummer:	Relaystar-7000

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 reeks
Prijs:	negotiation
Verpakking Details:	Vervoergeval + Triplexgeval
Levertijd:	10-15 werkdagen
Betalingscondities:	T/T
Levering vermogen:	400 reeksen per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	De Testreeks van het beschermingsrelais, de Uitrusting van de Relaistest, Relaisproefsysteem	Huidige Output:	6x0… 30A
Voltageoutput:	6x0… 150V	Outputnauwkeurigheid:	≤0.1% voor AC output
CEI 61850 die testen:	Beschikbaar	Verrichting:	lokale wijze + PC-wijze
Hoog licht:	De Testreeks van de Ultraportable Secundaire Injectie , De secundaire Reeks van de Injectietest , IEC61850 secundaire Huidige Injectietest

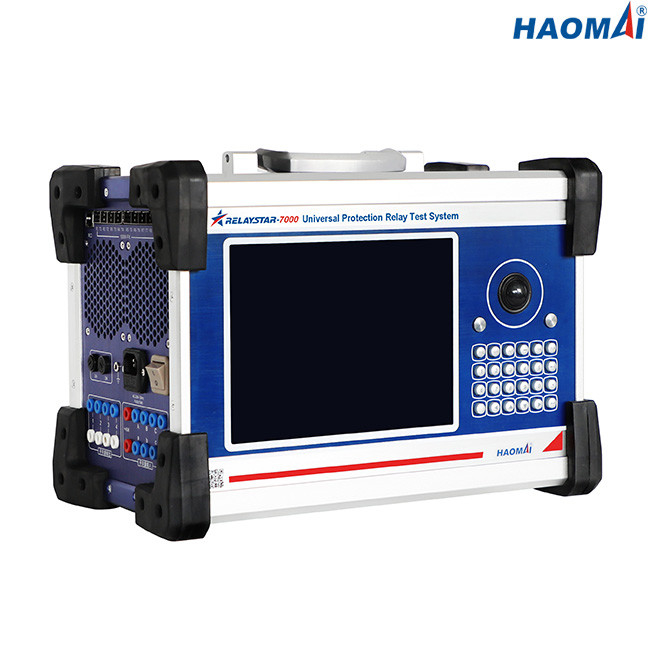

De multifunctionele Secundaire Reeks van de Injectietest

Model: Relaystar-7000

Relaystar-7000 zijn een de testreeks van de multifunctionele en gebieds draagbare secundaire injectie, die voor elektromechanisch testen, in vaste toestand en beschermingsrelais met microprocessor, IEC61850 IEDs en samenvoegende eenheid geschikt is.

Relaystar-7000 kunnen output 6 fasestroom (6×0… 30A) en 6 fasevoltage (6×0… 150V) alle conventionele die beschermingsrelais testen in ANSI/IEEE Nr worden bepaald.

De relaystar-7000 eenheid kan via ingebouwde industriële PC met het touche screen, het toetsenbord en de muis van 9,7 duimtft lcd worden in werking gesteld, die de gebruiker toestaat om hand, regelmatige staat en het dynamische gemakkelijk testen uit te voeren snel en.

Voor het verbinden met PC, komt elke relaystar-7000 eenheid met een installatieversie van RELAYSTAR-software. RELAYSTAR de software kan op een PC met Windows-besturingssysteem lopen.

Hoofdlijnen

●Geschikt voor elektromechanisch testen, in vaste toestand en beschermende relais met microprocessor, IEC61850 IEDs en samenvoegende eenheid

●6-fase faseert stroom (6×0… 30A) + 6 voltage (6×0… 150V) output

●Zelfstandige verrichting die het intuïtieve scherm van hoge resolutie grafische TFT LCD, geen die PC met behulp van wordt vereist om te werken

●Ver de testvermogen van PC

●Hoog huidige en hoge macht

●Ingebouwde en golfvorm die controleren registreren

●De dynamische GPS-satelliet synchroniseerde het testende vermogen van begin tot eind

●IEC61850 testend vermogen

Technische Gegevens

Algemene Stroom en Voltageoutput

Huidige Generator	Plaatsende waaier	6-fase AC (l-n): 6x0… 30A
		GELIJKSTROOM (L-N): 6x0… ±10 A
	Macht	6-fase AC (l-n): 6x450VA bij 30A
		GELIJKSTROOM (L-N): 6x120VA bij 10A
	Nauwkeurigheid	AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A)
		Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A)
	Resolutie	1mA
Voltagegenerator	Plaatsende waaier	6-fase AC (l-n): 6x0… 150V
		GELIJKSTROOM (L-N): 6x0… ±160V
	Macht	6-fase AC (l-n): 6x80VA bij 150V
		GELIJKSTROOM (L-N): 6x80VA bij 160V
	Nauwkeurigheid	AC: ±2mV (0.2~2V), ≤0.1% (2~150V)
		Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~160V)
	Resolutie	1mV
Algemene Generators	Frequentie	waaier: 0~1200Hz
		nauwkeurigheid:<1mhz>
		resolutie: 0.001Hz
	Fase	waaier: -360° ~+360°
		nauwkeurigheid: 0.1°
		resolutie: 0.01°
	Harmonisch	superpositionorde: 2~24 keer
		vervorming: ≤0.5%

Ethernet Communicatie Interfaces

Wijze	10/100Base-TX (10/100Mbit, ver*draaien-paar, auto-oversteekplaats)
Aantal haven	2
Type van interface	RJ45
Statusaanwijzing	LEIDENE lichten

Optische Vezel Communicatie Interfaces

Wijze	100Base-FX (100Mbit, optische vezel, hoogtepunt - duplex)
Aantal haven	8
Type van interface	LC
Vezeltype	62.5/125μm (multi-mode vezel)
Golflengte	1310nm
Transmissieafstand	>1km
Statusaanwijzing	LEIDENE lichten

FT3 Interfaces

Aantal haven	9 (8 voor het overbrengen, 1 voor het ontvangen)
Type van interface	ST
Vezeltype	62.5/125μm (multi-mode vezel)
Golflengte	850nm

Binaire Input

Aantal	8
Type	potentieel-vrij contact of nutteloos contact (automatische identificatie)
Drempelkenmerken	„0“: 0~6V; „1“: 12V~250V

Binaire Output

Aantal	4
Type	nutteloos contact
Onderbrekingscapaciteit	250VAC/0.5A; 250VDC/0.2A

Het ingebouwde Controle en Registreren

Controle	stromen en voltageoutput
Opname	analoge output, binaire input/outputstatus
Wijze	de controle in real time, wordt geen externe bedrading vereist
Opnamelengte	onbeperkt (tot het interne geheugen is volledig)

Voeding

Nominaal inputvoltage	aangepast (AC230V/120V±10%, 1 fase)
Nominale frequentie	50/60 Herz
Geschatte stroom	10A bij 230V/12A bij 120V
Verbinding	Standaardac contactdoos (CEI 60320)

Milieuvoorwaarden

Verrichtingstemperatuur	0… +50 °C (+32… +122 °F)
Opslagtemperatuur	-25… +70 °C (- 13… +158 °F)
Vochtigheidswaaier	relatieve vochtigheid 5… 95%, non-condensing
Trilling	CEI 60068-2-6 (20m/s2 bij 10… 150 Herz)

Diversen

Gewicht	19.5kg (42,99 pond)
Afmetingen (W x H x D, zonder handvat)	405×295×250mm (15.94x11.61x9.84 binnen)

Relaystar-7000 zijn een test van de multifunctionele en gebieds draagbare secundaire die injectie voor het testen van allerlei die beschermingsrelais wordt geplaatst in conventioneel hulpkantoor, ook IEC61850 IEDs testen en eenheid in slim hulpkantoor samenvoegen.

De multifunctionele Secundaire Injectietest plaatste relaystar-7000 overgegaan het Typeonderzoek in geaccrediteerde die het laboratorium van China KETOP onder ISO/IEC 17025, ook in het derde partijlaboratorium gekalibreerd werd onder ISO/IEC 17025 wordt geaccrediteerd.
