Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015, Calibration Report |
Modelnummer: | RELAYSTAR-H60 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 5-10 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | De Testreeks van het beschermingsrelais, de Uitrusting van de Relaistest, Relaisproefsysteem | Huidige output: | 6x0… 32A |
---|---|---|---|
Voltageoutput: | 4x0… 300V | Outputnauwkeurigheid: | ≤0.05% voor AC output |
De test van begin tot eind: | door ingebouwd GPS | Verrichting: | externe PC |
Hoog licht: | Reeks van de de Injectietest van HAOMAI de Secundaire,4x300V de secundaire Reeks van de Injectietest,6Phase beschermingsrelais het Testen Materiaal |

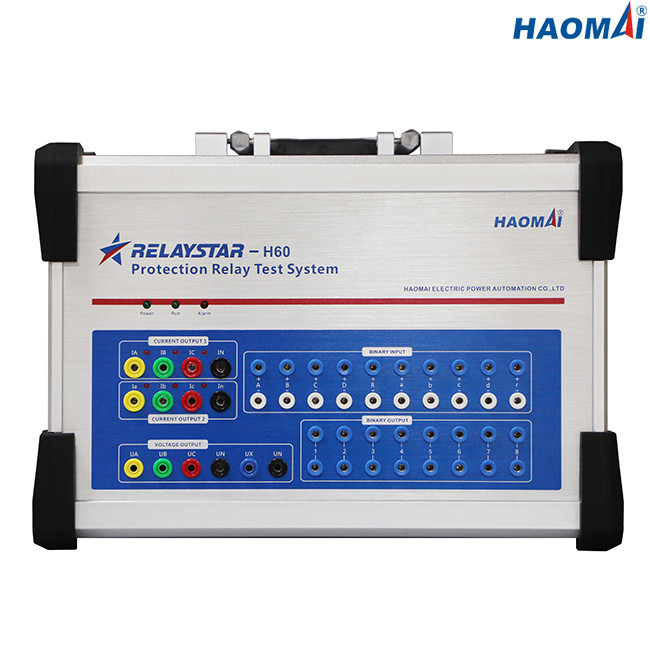

Hoogspannings van de zes-Fase de Secundaire Reeks Injectietest
Model: Relaystar-H60
Hoogspannings zes-Fase is de Secundaire Injectietest Vastgestelde relaystar-H60 de draagbare die test van het beschermingsrelais voor elektromechanisch testen, in vaste toestand en beschermingsrelais met microprocessor wordt geplaatst.
Relaystar-H60 kan output zes-fase huidig en four-phase voltage. Elk outputkanaal is onafhankelijk, en de stroom en voltageomvang, de fasehoek en de frequentie kunnen vrij worden aangepast.
De AC outputnauwkeurigheid van relaystar-H60 is veel hoger, tot 0,05%.
Relaystar-H60 kan door de RELAYSTAR-software worden gecontroleerd en worden in werking gesteld die op laptop met Windows-besturingssysteem lopen.
Relaystar-H60 kan worden gesynchroniseerd om testen het van begin tot eind die met de testreeksen uit te voeren in verschillende hulpkantoren door zijn ingebouwd GPS worden toegewezen.
Hoofdlijnen
1) 6-fase faseert stroom (6×32A) + 4 voltage (4×300V) output
2) Hogere outputnauwkeurigheid (≤0.05% voor AC output)
3) Beëindigen om test via ingebouwd GPS te beëindigen
4) Het ingebouwde controle en registreren
5) De invoer & de uitvoerfaciliteit van RIO
6) Online Vectorvertoning
7) Overvloedige binaire input en binaire output
8) De regelbare output 0-300V van AUX gelijkstroom
9) Krachtige RELAYSTAR-testsoftware
10) Software-upgrade kosteloos
Technische Gegevens
Huidige Generator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 32A |
driefasenac (l-n) | 3x0… 64A | |
1-fase AC (ll-LN) | 1x0… 192A | |
GELIJKSTROOM (L-N) | 6x0… ±15A | |
Macht | 6-fase AC (l-n) | 6x240VA bij 32A |
driefasenac (l-n) | 3x400VA bij 64A | |
1-fase AC (ll-LN) | 1x750VA bij 192A | |
GELIJKSTROOM (L-N) | 6x240VA bij 15A | |
Nauwkeurigheid | AC: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) | |
Gelijkstroom: ≤0.1% | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 4-fase AC (l-n) | 4x0… 300V |
1-fase AC (l-l) | 1x0… 600V | |
GELIJKSTROOM (L-N) | 4x0… ±300V | |
Macht | 4-fase AC (l-n) | 4x80VA bij 300V |
1-fase AC (l-l) | 1x160VA bij 600V | |
GELIJKSTROOM (L-N) | 4x80VA bij 300V | |
Nauwkeurigheid | AC: ±5mV (≤5V), ≤0.05% (5~300V) | |
Gelijkstroom: ≤0.1% | ||
Resolutie | 1mV |

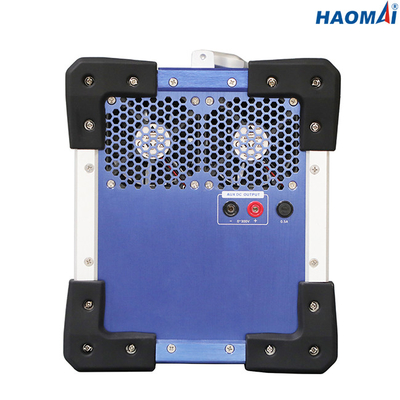

Hulpgelijkstroom-Levering
Voltagewaaier | 0-300V |
Outputnauwkeurigheid | ≤0.5% |
Macht | max.160VA |
Binaire Input
Aantal | 10 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0-6V; „1“: 11V-250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ≤0.1ms |
Tijdresolutie | 0.1ms |
Binaire Output
Aantal | 8 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Gelijkstroom-Voltage die Input meten
Het meten van waaier | 0… ±10 V |
Nauwkeurigheid | fout < 0=""> |
Gelijkstroom-Stroom die Input meten
Het meten van waaier | 0… ±20 mA |
Nauwkeurigheid | fout < 0=""> |
Het ingebouwde Controle en Registreren
Controle | 6-fase stroom en 4 output van het fasevoltage |
Opname | analoge output |
Wijze | de controle in real time, wordt geen externe bedrading vereist |
Opnamelengte | onbeperkt (tot het interne geheugen is volledig) |
Algemene Generators
Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.001Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0. 1° | |
Harmonisch | superpositionorde: 2~24 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | AC220V/230V±10%, 1 fase |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V |
Verbinding | standaardac contactdoos (CEI 60320) |
Diversen
Gewicht | 14.8kg (32,63 pond) |
Afmetingen (W x H x D, zonder handvat) | 392x272x237mm (15.43x10.71x9.33 binnen) |

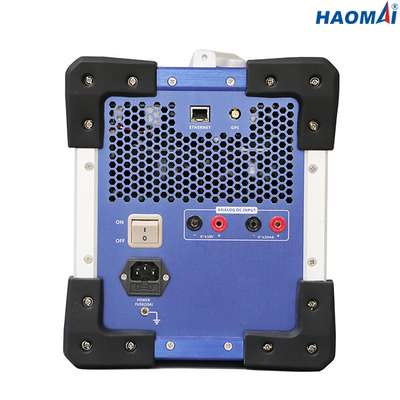

Verbindingshaven | 1 Ethernet-haven |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Relaystar-H60 is zes-Fase Secundaire die Injectietest voor elektromechanisch testen, in vaste toestand en beschermingsrelais met microprocessor wordt geplaatst.
