Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015 |
Modelnummer: | Relaystar-S60 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 10-15 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | Relaismeetapparaat, de Uitrusting van de Relaistest, Relaisproefsysteem, de Secundaire Reeks van de | Huidige output: | 6x0… 30A |
---|---|---|---|
Voltageoutput: | 6x0… 150V | Outputnauwkeurigheid: | ≤0.1% voor AC output |
Verrichting: | lokale wijze + PC-wijze | Gewicht: | 10.6kg (26,37 pond) |
Hoog licht: | De Reeks van de het Relaistest van de Ultraportablebescherming,6Phase de Testreeks van het beschermingsrelais,Reeks van de het Relaistest van 26 |

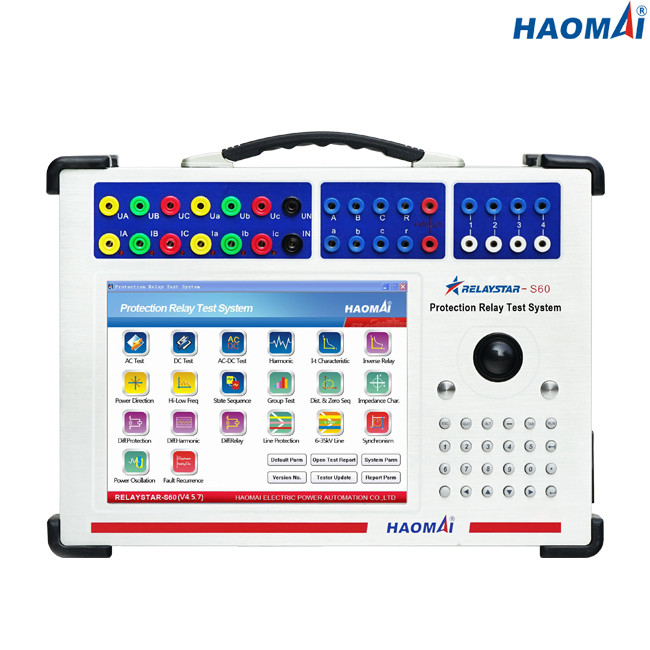

Ultraportable 6 de Reeks van de het Relaistest van de fasebescherming
Model: Relaystar-S60
Relaystar-S60 is de ultraportable geplaatste test van het beschermingsrelais die prestatiescontrole het testen van elektromechanisch, in vaste toestand en beschermende relais met microprocessor in hun werkende installaties levert.
Relaystar-S60 is ruwe test vastgestelde geschikt om een verscheidenheid van beschermende die relais te testen in zowel binnen als openluchtmilieu's in werking worden gesteld. Het ergonomische ontwerp van de eenheid en de intuïtieve controlebordlay-out maken tot het ideaal voor first-time gebruikers die weinig of geen opleiding hebben.
Hoofdlijnen:
1) 6-fase faseert stroom (6×30A) + 6 voltage (6×150V) output
2) Ingebedde industriële PC met 10,4 duimlcd het scherm
3) De geschikte voorpaneelvertoning wijst op actief voltage/huidige omvang en fasewaarden tijdens het testen
4) Het analoge testen van de beschermingsapparaten van 1A en 5A-
5) Voer de simulatie van de staat en het voorbijgaande testen uit
6) COMTRADE kijker en playback
7) Lager gewicht: 10.6kg slechts (26,37 pond)
Technische Gegevens
Huidige Generator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 30A |
driefasenac (l-n) | 3x0… 60A | |
1-fase AC (ll-LN) | 1x0… 180A | |
GELIJKSTROOM (L-N) | 6x0… ±10 A | |
Macht | 6-fase AC (l-n) | 6x200VA bij 30A |
driefasenac (l-n) | 3x300VA bij 60A | |
1-fase AC (ll-LN) | 1x600VA bij 180A | |
GELIJKSTROOM (L-N) | 6x100VA bij 10A | |
Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 150V |
driefasenac (l-n) | 3x0… 300V | |
GELIJKSTROOM (L-N) | 6x0… ±160V | |
Macht | 6-fase AC (l-n) | 6x60VA bij 150V |
driefasenac (l-n) | 3x100VA bij 300V | |
GELIJKSTROOM (L-N) | 6x60VA bij 160V | |
Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
Resolutie | 1mV |
Binaire Input
Aantal | 8 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ±1ms |
Tijdresolutie | 1ms |
Binaire Output
Aantal | 4 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Algemene Generators
Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.001Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0.01° | |
Harmonisch | superpositionorde: 2~24 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | aangepast (AC 220V/230V/120V/127V±10%, 1 fase) |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V/12A bij 115V |
Verbinding | standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
Gewicht | 10.6kg (26,37 pond) |
Afmetingen (W x H x D, zonder handvat) | 350×250×120mm (13.78x9.84x4.72 binnen) |
Verbindingshaven | 2 USB2.0-havens, 1 Ethernet-haven |
Veiligheidsnorm, Elektromagnetische compatibiliteit
EMC | Het product hangt de elektromagnetische compatibiliteit (EMC) Richtlijn 2004/108/EG aan (Ce is in overeenstemming) |
CEI 61326-1; CEI 61000-6-4; CEI 61000-3-2/3 | |
Veiligheid | Het product hangt de laag voltagerichtlijn 2006/95/EG aan (Ce is in overeenstemming). |
CEI 61010-1 |
Ultraportable 6 het Relaistest Vastgestelde relaystar-S60 van de fasebescherming is een uitstekende keus voor testende en opdragende ingenieurs om beschermingsrelais het testen op plaats uit te voeren.
Ultraportable 6 het Relaistest Vastgestelde relaystar-S60 van de fasebescherming is vrij geschikt om voor gebruikers te dragen toe te schrijven aan super-kleine grootte en veel lager gewicht 10.6kg (26,37 pond).
