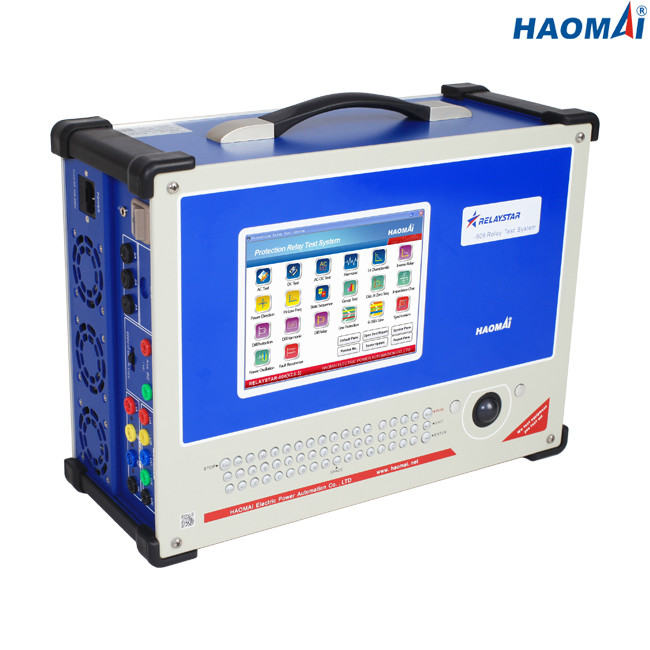

Name: Proefsysteem het met meerdere kanalen van het 3 die Faserelais met 8 Duimlcd het Scherm wordt geplaatst
Brand: HAOMAI
SKU: Relaystar-806

Thuis Producten Relaisproefsysteem

Proefsysteem het met meerdere kanalen van het 3 die Faserelais met 8 Duimlcd het Scherm wordt geplaatst

Productdetails:

Plaats van herkomst:	China
Merknaam:	HAOMAI
Certificering:	ISO9001:2015, Test Report, Calibration Report
Modelnummer:	Relaystar-806

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 reeks
Prijs:	negotiation
Verpakking Details:	Vervoergeval + Triplexgeval
Levertijd:	10-15 werkdagen
Betalingscondities:	T/T
Levering vermogen:	400 reeksen per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	De Reeks van de relaistest, de Uitrusting van de Relaistest, de Secundaire Reeks van de Injectietest	Huidige output:	3x0… 40A
Voltageoutput:	4x0… 150V	Outputnauwkeurigheid:	≤0.1% voor AC output
De test van begin tot eind:	Beschikbaar	Verrichting:	lokale wijze + PC-wijze
Hoog licht:	Relaisproefsysteem met meerdere kanalen , 3Phase relaisproefsysteem , 8Inch 3 de Testreeks van het Faserelais

Automatisch driefasenrelaisproefsysteem
Model: Relaystar-806
Relaystar-806 zijn een programmeerbaar en automatisch relaisproefsysteem, dat voor de automatische controle van beschermingsrelais toelaat, zoals die gebruikt in middel en hoogspanningsmachtssysteem.
Alle hardwaredelen van de relaystar-806 uitrusting worden gehuisvest in een 3U-geval, dat bevat: de voeding, de interfacekringen, de controle scheept, het voltage en de huidige versterkers, ingebedde industriële PC, 8 duimlcd het scherm, toetsenbord en muis in. Het kan plaatselijk worden in werking gesteld en alle tests zonder externe PC voltooien.
De relaystar-806 uitrusting werkt met betrekking tot een computer, die het via de Ethernet-haven controleert. Het staat de uitrusting toe om alle die bevelen te interpreteren van de computer worden ontvangen en testresultaten over te brengen via het runnen van RELAYSTAR-software op een computer of laptop met Windows-besturingssysteem.
De RELAYSTAR-software die op PC lopen staat de gebruiker toe:
●Controleer alle stroom en voltageoutput, voor de simulatie allerhande van fouten: in het bijzonder, fouten die op een distributienetwerk met neutraal verbonden met grond worden veroorzaakt.
●Verander de output op een helling of stapwijze.
●Bepaal de staat van input en output tussen twee foutensimulaties.
●Simuleer complexe evolutie, met fouten die tijdens de test veranderen.
●Sparen het testrapport in Word formaat in PC direct.

Hoofdlijnen
1) Ingebedde industriële PC met 8 duimlcd het scherm
2) De controle en werkt plaatselijk of door externe PC
3) Tot 3 huidige en 4 voltageoutput plus hulpgelijkstroom-levering
4) Geschikt om de stroom te stappen of ramping
5) Hoge nauwkeurigheidsoutput: ≤0.1%
6) Ethernetinterface voor het aansluiten van PC
7) Intern GPS voor de tests van begin tot eind
8) Geavanceerde het testen en gegevensbeheersoftware
9) Automatische bescherming voor overbelasting en open kring
10) Hoog - kwaliteit, veiligheid en betrouwbaarheid

Technische Gegevens
Huidige Generator

Plaatsende waaier	driefasenac (l-n)	3x0… 40A
	1-fase AC (ll-LN)	1x0… 120A
	GELIJKSTROOM (L-N)	3x… ±10A
Macht	driefasenac (l-n)	3x300VA bij 40A
	1-fase AC (ll-LN)	1x1000VA bij 120A
	GELIJKSTROOM (L-N)	3x120VA bij 10A
Nauwkeurigheid	AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A)
	Gelijkstroom: ±5mA (0~0.5A), ≤0.2% (0.5~10A)
Resolutie	1mA

Voltagegenerator

Plaatsende waaier	4-fase AC (l-n)	4x0… 150V
	1-fase AC (l-l)	1x0… 300V
	GELIJKSTROOM (L-N)	3x… ±160V
Macht	4-fase AC (l-n)	4x70VA bij 150V
	1-fase AC (l-l)	1x140VA bij 300V
	GELIJKSTROOM (L-N)	3x80VA bij 160V
Nauwkeurigheid	AC: ±2mV (0.2~2V), ≤0.1% (2~150V)
	Gelijkstroom: ±10mV (0~5V), ≤0.2% (5~160V)
Resolutie	1mV

Hulpgelijkstroom-Levering (de Output van de Batterijsimulator)

Voltagewaaier	110V/220V (max.1.5A)
Macht	max.165VA/330VA

Binaire Input

Aantal	8
Inputkenmerken	nutteloos contact of potentieel-vrij contact
Drempelkenmerken	„0“: 0~6V; „1“: 12V~250V
Max. die tijd meten	999999.999s
Tijdnauwkeurigheid	±1ms
Tijdresolutie	1ms

Binaire Output

Aantal	4
Type	nutteloos contact
Onderbrekingscapaciteit	250VAC/0.5A, 250VDC/0.2A

Algemene Generators

Frequentie	waaier: 0~1200Hz
	nauwkeurigheid:<1mhz>
	resolutie: 0.001Hz
Fase	waaier: -360° ~+360°
	nauwkeurigheid: 0.1°
	resolutie: 0.01°
Harmonisch	superpositionorde: 2~24 keer
Harmonisch	vervorming: ≤0.5%

Voeding

Nominaal inputvoltage	aangepast (AC 220V/230V/120V±10%, 1 fase)
Nominale frequentie	50/60 Herz
Geschatte stroom	10A bij 230V/12A bij 115V
Verbinding	standaardac contactdoos (CEI 60320)

Diversen

Gewicht	18kg (39,68 pond)
Afmetingen (W x H x D, zonder handvat)	405×300×164mm (15.94x11.81x6.46 binnen)
Verbindingshaven	2 USB2.0-havens, 1 Ethernet-haven

Automatisch driefasenrelaisproefsysteem relaystar-806 is lichtgewicht, gemakkelijk om aan testplaats te dragen. De relaystar-806 uitrusting en alle toebehoren worden gehuisvest in een doos van de aluminiumlegering met handvat en wielen.

label:

330VA het Meetapparaat van het beschermingsrelais,

De Testreeks van het microprocessorrelais,

De Testreeks In drie stadia van het Ultraportablerelais
