Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015, Type Test Report, Calibration Report |
Modelnummer: | Relaystar-806 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 5-10 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | De Reeks van de relaistest, de Uitrusting van de Relaistest, de Secundaire Reeks van de Injectietest | Huidige output: | 3x0… 40A |
---|---|---|---|
Voltageoutput: | 4x0… 150V | Outputnauwkeurigheid: | ≤0.1% voor AC output |
De test van begin tot eind: | Beschikbaar | Verrichting: | lokale wijze + PC-wijze |
Hoog licht: | De Testreeks In drie stadia van het Ultraportablerelais,39.68lb Reeks de in drie stadia van de Relaistest,De multifunctionele Beschermende Reeks van de Relaistest |

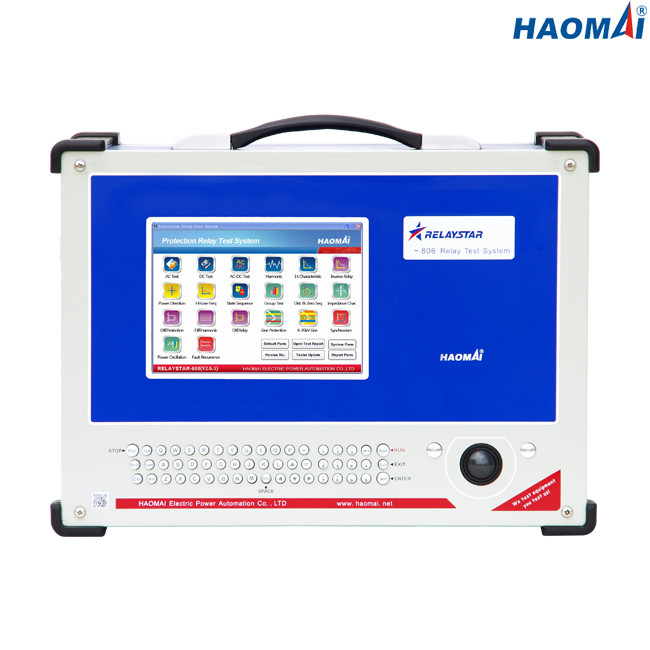

Volledig Functioneel Relaisproefsysteem In drie stadia
Model: Relaystar-806
Relaystar-806 zijn het universele en draagbare proefsysteem van het beschermingsrelais met drie huidige output en vier voltageoutput om enige en in drie stadia te testen beschermende relais.
Relaystar-806 bestaan uit van drie onafhankelijke huidige outputkanalen en vier onafhankelijke kanalen van de voltageoutput. Dit laat dat de eenheid toe worden gebruikt als volledig eenfasig materiaal (voltage, stroom, en fasehoek tussen hen) of, met gesynchroniseerde kanalen, als huidige of vier generator fase van het in drie stadia voltage van een input van enige faseleidingen.
Relaystar-806 staan ook facultatieve verbinding aan een computer toe voor of het automatische testen van relais of controle van het materiaal gebruikend Vensters compatibele software.
Hoofdlijnen
1) Ingebedde industriële PC met 8 duimlcd het scherm
2) Zelfstandige verrichting, geen die PC wordt vereist om te werken
3) de driefasenoutput van het de fasevoltage van current+ 4
4) Voer veelfasige tests uit
5) Voer goedkeuring of het oplossen van problementests in COMTRADE-formaat uit
6) De dynamische GPS-satelliet synchroniseerde het testende vermogen van begin tot eind
Technische Gegevens
Huidige Generator
Plaatsende waaier | driefasenac (l-n) | 3x0… 40A |
1-fase AC (ll-LN) | 1x0… 120A | |
GELIJKSTROOM (L-N) | 3x… ±10A | |
Macht
|
driefasenac (l-n) | 3x300VA bij 40A |
1-fase AC (ll-LN) | 1x1000VA bij 120A | |
GELIJKSTROOM (L-N) | 3x120VA bij 10A | |
Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
Gelijkstroom: ±5mA (0~0.5A), ≤0.2% (0.5~10A) | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 4-fase AC (l-n) | 4x0… 150V |
1-fase AC (l-l) | 1x0… 300V | |
GELIJKSTROOM (L-N) | 3x… ±160V | |
Macht | 4-fase AC (l-n) | 4x70VA bij 150V |
1-fase AC (l-l) | 1x140VA bij 300V | |
GELIJKSTROOM (L-N) | 3x80VA bij 160V | |
Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
Gelijkstroom: ±10mV (0~5V), ≤0.2% (5~160V) | ||
Resolutie | 1mV |
Hulpgelijkstroom-Levering
Voltagewaaier | 110V/220V (max.1.5A) |
Macht | max.165VA/330VA |
Binaire Input
Aantal | 8 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ±1ms |
Tijdresolutie | 1ms |
Binaire Output
Aantal | 4 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Algemene Generators
Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.001Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0.01° | |
Harmonisch | superpositionorde: 2~24 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | aangepast (AC 220V/230V/120V±10%, 1 fase) |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V/12A bij 115V |
Verbinding | standaardac contactdoos (CEI 60320) |
Diversen
Gewicht | 18kg (39,68 pond) |
Afmetingen (W x H x D, zonder handvat) | 405×300×164mm (15.94x11.81x6.46 binnen) |
Verbindingshaven | 2 USB2.0-havens, 1 Ethernet-haven |
Volledig Functioneel Relaisproefsysteem In drie stadia relaystar-806 ging het Typeonderzoek in geaccrediteerde het laboratorium van China KETOP onder ISO/IEC 17025 over.
HAOMAI is het bekende die teken van China door het Beleid van de Staat voor de Industrie wordt erkend en wordt goedgekeurd & geniet de Handel van de Volksrepubliek China, ook van hoge reputatie in de markt van China.
Elektrische HAOMAI wordt verklaard door ISO 9001: 2015, ISO-14001:2015 en ISO-45001:2018.
