Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015, Type Test Report, Calibration Report |
Modelnummer: | Relaystar-1600 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 5-10 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | De Testreeks van het beschermingsrelais, de Uitrusting van de Relaistest, Relaisproefsysteem | Huidige output: | 6x0… 40A |
---|---|---|---|
Voltageoutput: | 6x0… 150V | Outputnauwkeurigheid: | ≤0.1% voor AC output |
Max. Outputmacht: | 1x1000VA bij 240A | Verrichting: | lokale wijze + PC-wijze |
Hoog licht: | Dubbele de Testuitrusting van de Verrichtings Secundaire Injectie,40A de secundaire Uitrusting van de Injectietest,150V secundaire Injectietest voor Beschermingsrelais |

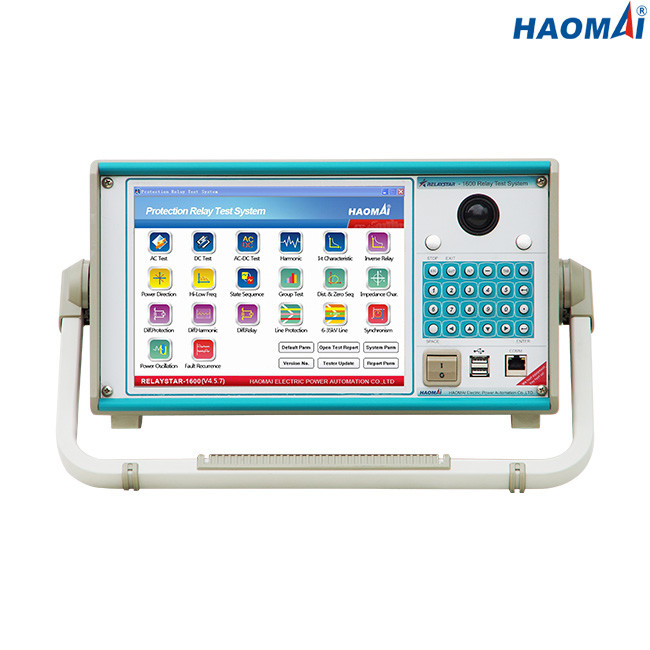

De multifunctionele van de zes-Fase Secundaire Reeks Injectietest
Model: Relaystar-1600
De zes-Fase de Secundaire Injectietest relaystar-1600 plaatste is multifunctionele die test met 6 huidige outputkanalen wordt geplaatst (6x0… 40A) en 6 kanalen van de voltageoutput (6x0… 150V), die heeft is voorgenomen hoofdzakelijk voor het secundaire testen van beschermingsrelais. Vrijwel allerlei beschermingsrelais kunnen, zoals elektromechanisch, in vaste toestand en beschermingsrelais worden getest met microprocessor.
De multifunctionele zes-Fase de Secundaire Injectietest relaystar-1600 plaatste heeft de capaciteit dat manueel door ingebedde industriële PC en het volledige scherm van kleurentft lcd moet worden gecontroleerd, dat de gebruiker toestaat om handboek, evenwichtstoestand en het dynamische gemakkelijk testen snel en, evenals het gebruiken van ingebouwde vooraf ingestelde testmodules voor de meeste populaire relais uit te voeren.
De multifunctionele zes-Fase de Secundaire Injectietest relaystar-1600 plaatste kan worden gesynchroniseerd om testen het van begin tot eind die met de testreeksen uit te voeren in verschillende hulpkantoren door zijn ingebouwd GPS worden toegewezen.
Hoofdlijnen
1) 6-fase faseert stroom (6×40A) + 6 voltage (6×150V) output
2) Ingebedde industriële PC met 10,4 duimlcd het scherm
3) Zowel lokale beschikbare test als de verre test van PC
4) Hoge machtsoutput 1x1000VA bij 240A
5) Ingebouwde en golfvorm die controleren registreren
6) Voer eind uit om test via ingebouwd GPS te beëindigen
7) Auxgelijkstroom output
8) Volledige functionele RELAYSTAR-testsoftware
9) De invoer & de uitvoerfaciliteit van RIO
10) De automatische verwezenlijking van het testrapport
Technische Gegevens
Huidige Generator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 40A |
driefasenac (l-n) | 3x0… 80A | |
1-fase AC (ll-LN) | 1x0… 240A | |
GELIJKSTROOM (L-N) | 6x0… ±20 A | |
Macht | 6-fase AC (l-n) | 6x300VA bij 40A |
driefasenac (l-n) | 3x450VA bij 80A | |
1-fase AC (ll-LN) | 1x1000VA bij 240A | |
GELIJKSTROOM (L-N) | 6x120VA bij 20A | |
Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 150V |
driefasenac (l-n) | 3x0… 300V | |
GELIJKSTROOM (L-N) | 6x0… ±175V | |
Macht | 6-fase AC (l-n) | 6x80VA bij 150V |
driefasenac (l-n) | 3x100VA bij 300V | |
GELIJKSTROOM (L-N) | 6x80VA bij 175V | |
Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
Resolutie | 1mV |
Hulpgelijkstroom-Levering
Voltagewaaier | 110V/220V (max.1.5A) |
Macht | max.165VA/330VA |
Binaire Input
Aantal | 10 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ±1ms |
Tijdresolutie | 1ms |
Binaire Output
Aantal | 8 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Het ingebouwde Controle en Registreren
Controle | stromen en voltageoutput |
Opname | analoge output, binaire input/outputstatus |
Wijze | de controle in real time, wordt geen externe bedrading vereist |
Opnamelengte | onbeperkt (tot het interne geheugen is volledig) |
Algemene Generators
Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.001Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0.01° | |
Harmonisch | superpositionorde: 2~24 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | aangepast (AC 220V/230V/120V±10%, 1 fase) |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V/12A bij 115V |
Verbinding | standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
Gewicht | 18kg (39,68 pond) |
Afmetingen (W x H x D, zonder handvat) | 420×360×210mm (16.54x14.17x8.27 binnen) |
Verbindingshaven | 2 USB2.0-havens, 1 Ethernet-haven |
De multifunctionele zes-Fase de Secundaire Injectietest relaystar-1600 plaatste is het draagbare en betrouwbare hulpmiddel om beschermingsrelais in hulpkantoren te testen.
Contactpersoon: William Wang
Tel.: +86-18682083519
