Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015, Type Test Report, Calibration Report |
Modelnummer: | Relaystar-1600 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 5-10 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | Relaismeetapparaat, Relaisproefsysteem, de Testreeks van het Beschermingsrelais | 6-fase huidige output: | 6×0… 40A |
---|---|---|---|
6-fase voltageoutput: | 6×0… 150V | AC Outputnauwkeurigheid: | ≤0.1% |
Ingebedde IPC met LCD het scherm: | Beschikbaar | De test van begin tot eind: | via ingebouwd GPS |
Hoog licht: | 39.68lb de secundaire Reeks van de Injectietest,Multimode Secundaire Reeks van de Injectietest,6x150V de huidige Reeks van de Injectietest |

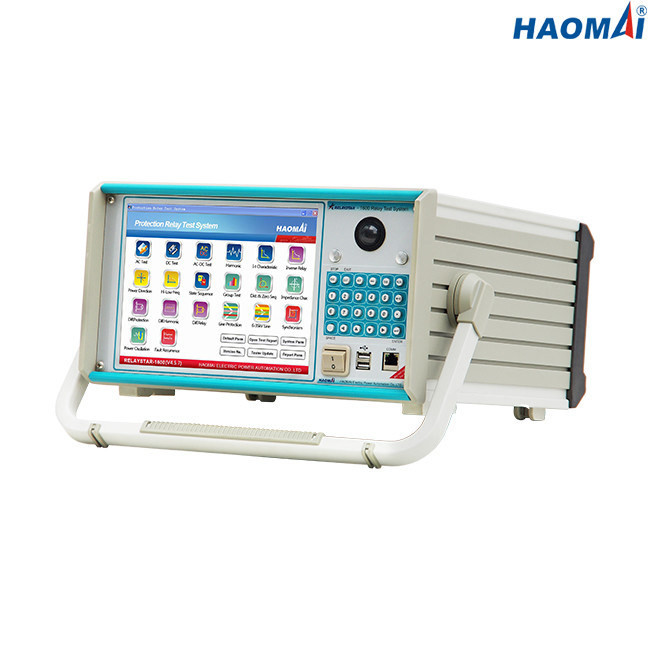

Hoge Macht 6 de Testreeks van de fase Secundaire Injectie
Model: Relaystar-1600
Relaystar-1600 zijn test van de 6 fase de secundaire die injectie voor het testen van alle generaties en types van beschermingsrelais wordt geplaatst, die output 6 fasestroom (6x0… 40A) en 6 fasevoltage kunnen (6x0… 150V). Zijn krachtige huidige bron (6x0… 40A, 6x300VA; 1x0… kunnen 240A, 1x1000VA) hoog-last elektromechanische relais met zeer hoge machtseisen testen.
6-fase plaatste de secundaire injectietest relaystar-1600 kan worden gesynchroniseerd om testen het van begin tot eind die met de testreeksen uit te voeren in verschillende hulpkantoren door zijn ingebouwd GPS worden toegewezen.
Het lokale softwaresysteem van 6 faseert secundaire injectietest plaatste relaystar-1600 wordt ontworpen gebaseerd op Vensterssysteem. Het kan of door ingebedde industriële PC met het scherm van 10,4 duimtft lcd of door testsoftware worden in werking gesteld die op een PC lopen.
Hoofdlijnen:
1) 6-fase faseert stroom (6×40A) + 6 voltage (6×150V) output
2) Ingebedde industriële PC met 10,4 duimlcd het scherm
3) Zowel lokale beschikbare test als de verre test van PC
4) Versterker van de hoge prestaties de lineaire macht
5) Het ingebouwde controle en registreren
6) Beëindigen om test met ingebouwd GPS te beëindigen
7) Intelligente zelfbescherming
8) Overvloedige testmodules
Technische Gegevens
Huidige Generator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 40A |
driefasenac (l-n) | 3x0… 80A | |
1-fase AC (ll-LN) | 1x0… 240A | |
GELIJKSTROOM (L-N) | 6x0… ±20 A | |
Macht | 6-fase AC (l-n) | 6x300VA bij 40A |
driefasenac (l-n) | 3x450VA bij 80A | |
1-fase AC (ll-LN) | 1x1000VA bij 240A | |
GELIJKSTROOM (L-N) | 6x120VA bij 20A | |
Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 150V |
driefasenac (l-n) | 3x0… 300V | |
GELIJKSTROOM (L-N) | 6x0… ±175V | |
Macht | 6-fase AC (l-n) | 6x80VA bij 150V |
driefasenac (l-n) | 3x100VA bij 300V | |
GELIJKSTROOM (L-N) | 6x80VA bij 175V | |
Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
Resolutie | 1mV |
Hulpgelijkstroom-Levering
Voltagewaaier | 110V/220V (max.1.5A) |
Macht | max.165VA/330VA |
Binaire Input
Aantal | 10 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ±1ms |
Tijdresolutie | 1ms |
Binaire Output
Aantal | 8 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Het ingebouwde Controle en Registreren
Controle | stromen en voltageoutput |
Opname | analoge output, binaire input/outputstatus |
Wijze | de controle in real time, wordt geen externe bedrading vereist |
Opnamelengte | onbeperkt (tot het interne geheugen is volledig) |
Algemene Generators
Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.001Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0.01° | |
Harmonisch | superpositionorde: 2~24 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | aangepast (AC 220V/230V/120V±10%, 1 fase) |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V/12A bij 115V |
Verbinding | standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
Gewicht | 18kg (39,68 pond) |
Afmetingen (W x H x D, zonder handvat) | 420×360×210mm (16.54x14.17x8.27 binnen) |
Verbindingshaven | 2 USB2.0-havens, 1 Ethernet-haven |
Veiligheidsnorm, Elektromagnetische compatibiliteit
EMC | Het product hangt de elektromagnetische compatibiliteit (EMC) Richtlijn 2004/108/EG aan (Ce is in overeenstemming) |
CEI 61326-1; CEI 61000-6-4; CEI 61000-3-2/3 | |
Veiligheid | Het product hangt de laag voltagerichtlijn 2006/95/EG aan (Ce is in overeenstemming). |
CEI 61010-1 |
6-fase de Secundaire Injectietest relaystar-1600 is een uitstekende keus voor testende en opdragende ingenieurs plaatste om beschermingsrelais het testen op plaats uit te voeren.
