Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015, Calibration Report |
Modelnummer: | RELAYSTAR-H60 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 5-10 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | Relaistester, relaistestsysteem, beveiligingstestset | Huidige output: | 6x0… 32A |
---|---|---|---|
Voltageoutput: | 4x0… 300V | Outputnauwkeurigheid: | ≤0.05% voor AC output |
De test van begin tot eind: | door ingebouwd GPS | Verrichting: | externe PC |
Hoog licht: | 32A de secundaire Reeks van de Injectietest,300V de secundaire Reeks van de Injectietest,Ultralight Secundaire Huidige Reeks van de Injectietest |
Hoge Nauwkeurigheid 6 - de Testreeks van de fase Secundaire Injectie

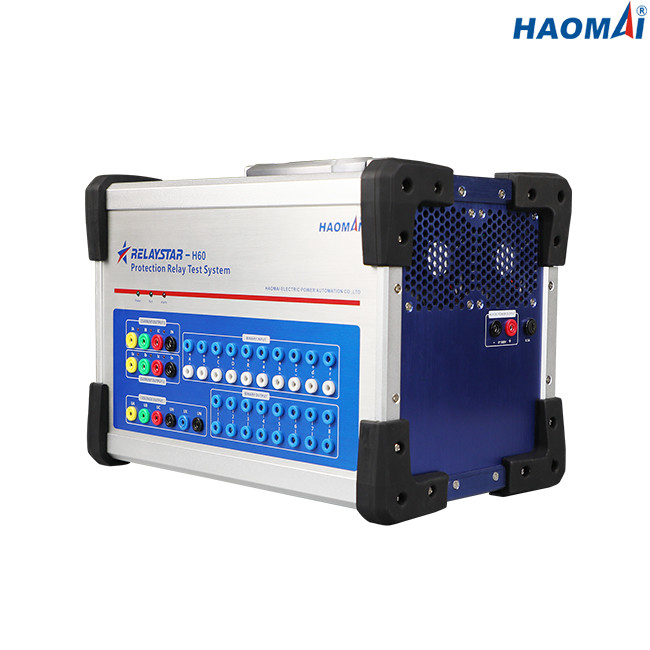

Model: Relaystar-H60
Relaystar-H60 is de draagbare secundaire die injectietest voor het testen van de meeste types van moderne multifunctionele beschermingsrelais wordt geplaatst. Het kan output 6 fasestroom (6×30A) en 4 fasevoltage (4×300V), en AC de outputnauwkeurigheid kan 0,05% bereiken.
Relaystar-H60 kan wijd worden gebruikt om relais van de transformator de differentiële bescherming te testen, aangezien het van 6 huidige generators gebruik maakt. Het kan ook worden gebruikt om de differentiële relais van de generatorbescherming en relais van de lijn de differentiële bescherming te testen.
Met behulp van Tijdelijke werkkracht die, zal relaystar-H60 een golfvorm produceren door een storingsregistreertoestel wordt geregistreerd. De bestandsindeling door Tijdelijke werkkracht wordt gesteund is COMTRADE die.
Hoofdlijnen
1) 6-fase faseert stroom (6×32A) + 4 voltage (4×300V) output
2) Hogere outputnauwkeurigheid (≤0.05% voor AC output)
3) Beëindigen om test via ingebouwd GPS te beëindigen
4) Het ingebouwde controle en registreren
5) Overvloedige binaire input en binaire output
5) Onafhankelijke Aux. Gelijkstroom-levering
6) Krachtige RELAYSTAR-testsoftware
Technische Gegevens
Huidige Generator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 32A |
driefasenac (l-n) | 3x0… 64A | |
1-fase AC (ll-LN) | 1x0… 192A | |
GELIJKSTROOM (L-N) | 6x0… ±15A | |
Macht | 6-fase AC (l-n) | 6x240VA bij 32A |
driefasenac (l-n) | 3x400VA bij 64A | |
1-fase AC (ll-LN) | 1x750VA bij 192A | |
GELIJKSTROOM (L-N) | 6x240VA bij 15A | |
Nauwkeurigheid | AC: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) | |
Gelijkstroom: ≤0.1% | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 4-fase AC (l-n) | 4x0… 300V |
1-fase AC (l-l) | 1x0… 600V | |
GELIJKSTROOM (L-N) | 4x0… ±300V | |
Macht | 4-fase AC (l-n) | 4x80VA bij 300V |
1-fase AC (l-l) | 1x160VA bij 600V | |
GELIJKSTROOM (L-N) | 4x80VA bij 300V | |
Nauwkeurigheid | AC: ±5mV (≤5V), ≤0.05% (5~300V) | |
Gelijkstroom: ≤0.1% | ||
Resolutie | 1mV |
Hulpgelijkstroom-Levering
Voltagewaaier | 0-300V |
Outputnauwkeurigheid | ≤0.5% |
Macht | max.160VA |
Binaire Input
Aantal | 10 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0-6V; „1“: 11V-250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ≤0.1ms |
Tijdresolutie | 0.1ms |
Binaire Output
Aantal | 8 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Gelijkstroom-Voltage die Input meten
Het meten van waaier | 0… ±10 V |
Nauwkeurigheid | fout < 0=""> |
Gelijkstroom-Stroom die Input meten
Het meten van waaier | 0… ±20 mA |
Nauwkeurigheid | fout < 0=""> |
Het ingebouwde Controle en Registreren
Controle | 6-fase stroom en 4 output van het fasevoltage |
Opname | analoge output |
Wijze | de controle in real time, wordt geen externe bedrading vereist |
Opnamelengte | onbeperkt (tot het interne geheugen is volledig) |
Algemene Generators
Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.001Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0. 1° | |
Harmonisch | superpositionorde: 2~24 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | AC220V/230V±10%, 1 fase |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V |
Verbinding | standaardac contactdoos (CEI 60320) |
Diversen
Gewicht | 14.8kg (32,63 pond) |
Afmetingen (W x H x D, zonder handvat) | 392x272x237mm (15.43x10.71x9.33 binnen) |
Verbindingshaven | 1 Ethernet-haven |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Hoge Nauwkeurigheid 6 Test Vastgestelde relaystar-H60 van de fase de Secundaire Injectie heeft goede bescherming. Alle stroom en voltageoutput is volledig overbelasting en sluit bewijs kort en beschermd tegen externe voorbijgaande signalen met hoog voltage en over temperatuur.
HAOMAI verstrekt de kwaliteitswaarborg van 3 jaar van 6 Secundaire Injectietest Vastgestelde relaystar-H60 en life-long onderhoud faseert.
Contactpersoon: William Wang
Tel.: +86-18682083519
