Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015, Type Test Report, Calibration Report |
Modelnummer: | Relaystar-806 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 5-10 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | Relaismeetapparaat, Relaisproefsysteem, de Testreeks van het Beschermingsrelais | driefasen huidige output: | 3×0… 40A |
---|---|---|---|
4-fase voltageoutput: | 4×0… 150V | AC Outputnauwkeurigheid: | ≤0.1% |
Ingebedde IPC met LCD het scherm: | Beschikbaar | De test van begin tot eind: | via ingebouwd GPS |
Hoog licht: | Intelligente Secundaire de Testuitrusting van het Injectierelais,18kg secundaire de Testuitrusting van het Injectierelais,Uitrusting van de de Injectietest van GPS de Secundaire Huidige |

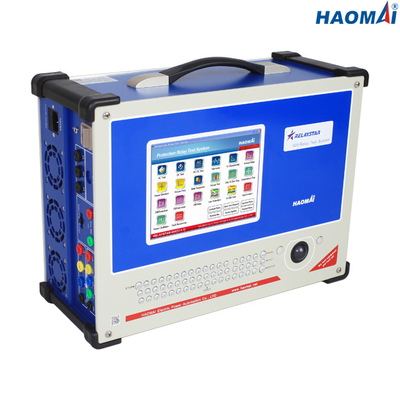

Het hoogtepunt kenmerkte de driefasen Secundaire Reeks van de Injectietest
Model: Relaystar-806
Relaystar-806 zijn alle-in-één driefasen secundaire die injectietest voor het testen van beschermingsrelais wordt geplaatst, die output driefasen huidig (3x0… 40A) en 4 fasevoltage kunnen (4x0… 150V). Het is makkelijk te gebruiken, hoogst betrouwbaar, en dekking een brede waaier van toepassingen.
Het lokale softwaresysteem van driefasen secundaire injectietest plaatste relaystar-806 wordt ontworpen gebaseerd op Vensterssysteem. Het kan of door ingebedde industriële PC met het scherm van 8 duimtft lcd of door testsoftware worden in werking gesteld die op een PC lopen.
Hoofdlijnen
1) driefasenstroom (3×40A) + 4 faseert voltage (4×150V) output
2) Ingebedde industriële PC met 8 duimlcd het scherm
3) Zowel lokale beschikbare test als de verre test van PC
4) Versterker van de hoge prestaties de lineaire macht
5) Beëindigen om test met ingebouwd GPS te beëindigen
6) Onafhankelijke Aux. Gelijkstroom
7) Intelligente zelfbescherming
8) Overvloedige testmodules
Technische Gegevens
Huidige Generator
Plaatsende waaier | driefasenac (l-n) | 3x0… 40A |
1-fase AC (ll-LN) | 1x0… 120A | |
GELIJKSTROOM (L-N) | 3x… ±10A | |
driefasenac (l-n) | 3x300VA bij 40A | |
Macht | 1-fase AC (ll-LN) | 1x1000VA bij 120A |
GELIJKSTROOM (L-N) | 3x120VA bij 10A | |
Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
Gelijkstroom: ±5mA (0~0.5A), ≤0.2% (0.5~10A) | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 4-fase AC (l-n) | 4x0… 150V |
1-fase AC (l-l) | 1x0… 300V | |
GELIJKSTROOM (L-N) | 3x… ±160V | |
Macht | 4-fase AC (l-n) | 4x70VA bij 150V |
1-fase AC (l-l) | 1x140VA bij 300V | |
GELIJKSTROOM (L-N) | 3x80VA bij 160V | |
Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
Gelijkstroom: ±10mV (0~5V), ≤0.2% (5~160V) | ||
Resolutie | 1mV |
Hulpgelijkstroom-Levering
Voltagewaaier | 110V/220V (max.1.5A) |
Macht | max.165VA/330VA |
Binaire Input
Aantal | 8 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ±1ms |
Tijdresolutie | 1ms |
Binaire Output
Aantal | 4 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Algemene Generators
Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.001Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0.01° | |
Harmonisch | superpositionorde: 2~24 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | aangepast (AC 220V/230V/120V/127V±10%, 1 fase) |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V/12A bij 115V |
Verbinding | standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
Gewicht | 18kg (39,68 pond) |
Afmetingen (W x H x D, zonder handvat) | 405×300×164mm (15.94x11.81x6.46 binnen) |
Verbindingshaven | 2 USB2.0-havens, 1 Ethernet-haven |
Veiligheidsnorm, Elektromagnetische compatibiliteit
EMC | Het product hangt de elektromagnetische compatibiliteit (EMC) Richtlijn 2004/108/EG aan (Ce is in overeenstemming) |
CEI 61326-1; CEI 61000-6-4; CEI 61000-3-2/3 | |
Veiligheid | Het product hangt de laag voltagerichtlijn 2006/95/EG aan (Ce is in overeenstemming). |
CEI 61010-1 |
De compact ontwerp en hoge prestaties lineaire machtsversterker maakt driefasen secundaire injectie reeks relaystar-806 bijzonder testen geschikt om het werk in distributie en industriële systemen te testen en op te dragen.
