Plaats van herkomst: | China |
Merknaam: | HAOMAI |
Certificering: | ISO9001:2015, Calibration Report |
Modelnummer: | Relaystar-S60 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | negotiation |
Verpakking Details: | Vervoergeval + Triplexgeval |
Levertijd: | 10-15 werkdagen |
Betalingscondities: | T/T |
Levering vermogen: | 400 reeksen per maand |
Productnaam: | Relaismeetapparaat, de Uitrusting van de Relaistest, de Testreeks van het Beschermingsrelais | Huidige output: | 6x0… 30A |
---|---|---|---|
Voltageoutput: | 6x0… 150V | Outputnauwkeurigheid: | ≤0.1% voor AC output |
Verrichting: | lokale wijze + PC-wijze | Gewicht: | 10.6kg (26,37 pond) |
Hoog licht: | De Testreeks van het Ultraportablerelais,10.6kg de Reeks van de relaistest,60Hz secundaire Injectie Kit For Relay Testing |

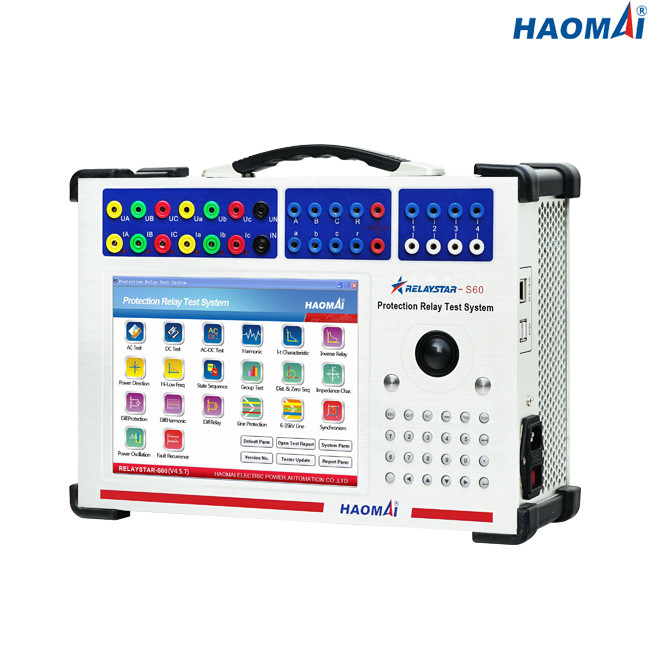

Ultraportable 6 de Testreeks van de fase Secundaire Injectie
Model: Relaystar-S60
Relaystar-S60 is alle-in-één Secundaire die Injectietest voor het testen van een grote verscheidenheid van elektromechanisch, in vaste toestand en beschermende relais met microprocessor, en gelijkaardige beschermende apparaten wordt geplaatst. Deze Secundaire Reeks van de Injectietest kan het standaard van de relaiskaliberbepaling en controle testen, de simulatie van de staat en het voorbijgaande testen uitvoeren. Relaystar-S60 kan volledige VA-macht met weerstand biedende, aanleidinggevende en capacitieve ladingen bij maximum huidige classificatie leveren.
Met 12 analoge bronnen op hoog niveau (voltage zes, stroom zes), is relaystar-S60 configureerbaar voor bank het testen en bewijs-van-concept het testen voor ingewikkelde het aflossen regelingen.
Hoofdlijnen:
1) Klein, ruw en lichtgewichtontwerp
2) Ingebedde industriële PC met 10,4 duimlcd het scherm
3) Werk met of zonder een computer
4) 6-fase faseert stroom (6×30A) + 6 voltage (6×150V) output
5) Hoge huidige output: 30 Ampèren bij 200 VA per fase
6) Breed opgezette outputfrequentie
7) Krachtige RELAYSTAR-software voor lokaal en verre PC
Technische Gegevens
Huidige Generator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 30A |
driefasenac (l-n) | 3x0… 60A | |
1-fase AC (ll-LN) | 1x0… 180A | |
GELIJKSTROOM (L-N) | 6x0… ±10 A | |
Macht | 6-fase AC (l-n) | 6x200VA bij 30A |
driefasenac (l-n) | 3x300VA bij 60A | |
1-fase AC (ll-LN) | 1x600VA bij 180A | |
GELIJKSTROOM (L-N) | 6x100VA bij 10A | |
Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
Resolutie | 1mA |
Voltagegenerator
Plaatsende waaier | 6-fase AC (l-n) | 6x0… 150V |
driefasenac (l-n) | 3x0… 300V | |
GELIJKSTROOM (L-N) | 6x0… ±160V | |
Macht | 6-fase AC (l-n) | 6x60VA bij 150V |
driefasenac (l-n) | 3x100VA bij 300V | |
GELIJKSTROOM (L-N) | 6x60VA bij 160V | |
Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
Resolutie | 1mV |
Binaire Input
Aantal | 8 |
Inputkenmerken | nutteloos contact of potentieel-vrij contact |
Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Max. die tijd meten | 999999.999s |
Tijdnauwkeurigheid | ±1ms |
Tijdresolutie | 1ms |
Binaire Output
Aantal | 4 |
Type | nutteloos contact |
Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Algemene Generators
Frequentie | waaier: 0~1200Hz |
nauwkeurigheid:<1mhz> | |
resolutie: 0.001Hz | |
Fase | waaier: -360° ~+360° |
nauwkeurigheid: 0.1° | |
resolutie: 0.01° | |
Harmonisch | superpositionorde: 2~24 keer |
vervorming: ≤0.5% |
Voeding
Nominaal inputvoltage | aangepast (AC 220V/230V/120V±10%, 1 fase) |
Nominale frequentie | 50/60 Herz |
Geschatte stroom | 10A bij 230V/12A bij 115V |
Verbinding | standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
Gewicht | 10.6kg (26,37 pond) |
Afmetingen (W x H x D, zonder handvat) | 350×250×120mm (13.78x9.84x4.72 binnen) |
Verbindingshaven | 2 USB2.0-havens, 1 Ethernet-haven |
Ultraportable 6 Test Vastgestelde relaystar-S60 van de fase de Secundaire Injectie is een uitstekende keus voor testende en opdragende ingenieurs om beschermingsrelais het testen op plaats uit te voeren.
Ultraportable 6 Test Vastgestelde relaystar-S60 wordt van de fase de Secundaire Injectie ontwikkeld en onder een geregistreerd systeem van ISO 9001 vervaardigd. Relaystar-S60 heeft perfecte bescherming. Alle stroom en voltageoutput is volledig overbelasting en sluit bewijs kort en beschermd tegen externe voorbijgaande signalen met hoog voltage en over temperatuur.
