Name: Het Proefsysteem Lichtgewichtcei 61010-1 van het Ultraportable Beschermende Relais
Brand: HAOMAI
SKU: Relaystar-S60

Thuis Producten Relaisproefsysteem

Het Proefsysteem Lichtgewichtcei 61010-1 van het Ultraportable Beschermende Relais

Productdetails:

Plaats van herkomst:	China
Merknaam:	HAOMAI
Certificering:	ISO9001:2015, Calibration Report
Modelnummer:	Relaystar-S60

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1 reeks
Prijs:	negotiation
Verpakking Details:	Vervoergeval + Triplexgeval
Levertijd:	10-15 werkdagen
Betalingscondities:	T/T
Levering vermogen:	400 reeksen per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	Relaismeetapparaat, de Uitrusting van de Relaistest, de Secundaire Reeks van de Injectietest	Huidige output:	6x0… 30A
Voltageoutput:	6x0… 150V	Outputnauwkeurigheid:	≤0.1% voor AC output
Verrichting:	lokale wijze + PC-wijze	Gewicht:	10.6kg (26,37 pond)
Hoog licht:	Het Proefsysteem van het Ultraportablerelais , Lichtgewichtrelaisproefsysteem , Materiaal van de het Relaistest van CEI 61010-1 het Beschermende

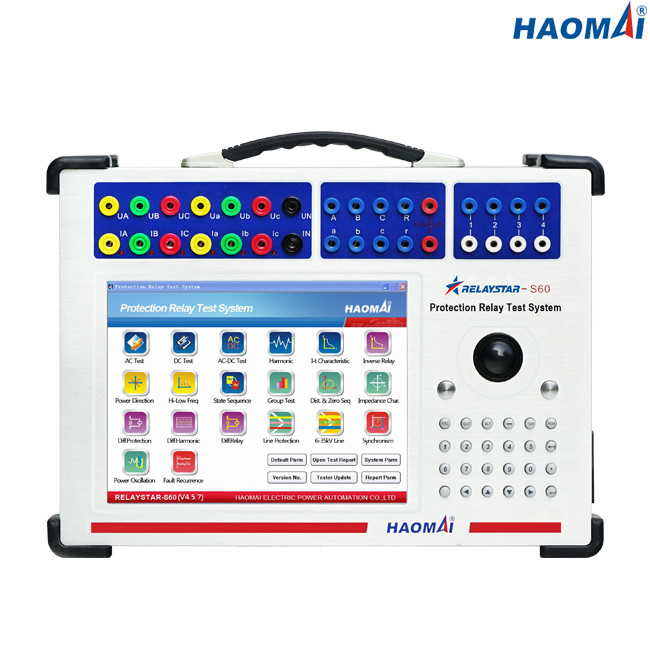

Ultraportable zes-Fase Relaisproefsysteem

Model: Relaystar-S60

Relaystar-S60 is het ultra-draagbare proefsysteem van het beschermingsrelais dat prestatiescontrole het testen van elektromechanisch, in vaste toestand en beschermende relais met microprocessor in hun werkende installaties levert.

Relaystar-S60 is ruwe test vastgestelde geschikt om een verscheidenheid van beschermende die relais te testen in zowel binnen als openluchtmilieu's in werking worden gesteld. Het ergonomische ontwerp van de eenheid en de intuïtieve controlebordlay-out maken tot het ideaal voor first-time gebruikers die weinig of geen opleiding hebben.

Hoofdlijnen:

1) 6-fase faseert stroom (6×30A) + 6 voltage (6×150V) output

2) Ingebedde industriële PC met 10,4 duimlcd het scherm

3) De geschikte voorpaneelvertoning wijst op actief voltage/huidige omvang en fasewaarden tijdens het testen

4) Het analoge testen van de beschermingsapparaten van 1A en 5A-

5) Voer de simulatie van de staat en het voorbijgaande testen uit

6) COMTRADE kijker en playback

7) Lager gewicht: 10.6kg slechts (26,37 pond)

Technische Gegevens

Huidige Generator

Plaatsende waaier	6-fase AC (l-n)	6x0… 30A
	driefasenac (l-n)	3x0… 60A
	1-fase AC (ll-LN)	1x0… 180A
	GELIJKSTROOM (L-N)	6x0… ±10 A
Macht	6-fase AC (l-n)	6x200VA bij 30A
	driefasenac (l-n)	3x300VA bij 60A
	1-fase AC (ll-LN)	1x600VA bij 180A
	GELIJKSTROOM (L-N)	6x100VA bij 10A
Nauwkeurigheid	AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A)
Nauwkeurigheid	Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A)
Resolutie	1mA

Voltagegenerator

Plaatsende waaier	6-fase AC (l-n)	6x0… 150V
	driefasenac (l-n)	3x0… 300V
	GELIJKSTROOM (L-N)	6x0… ±160V
Macht	6-fase AC (l-n)	6x60VA bij 150V
	driefasenac (l-n)	3x100VA bij 300V
	GELIJKSTROOM (L-N)	6x60VA bij 160V
Nauwkeurigheid	AC: ±2mV (0.2~2V), ≤0.1% (2~150V)
	Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~160V)
Resolutie	1mV

Binaire Input

Aantal	8
Inputkenmerken	nutteloos contact of potentieel-vrij contact
Drempelkenmerken	„0“: 0~6V; „1“: 12V~250V
Max. die tijd meten	999999.999s
Tijdnauwkeurigheid	±1ms
Tijdresolutie	1ms

Binaire Output

Aantal	4
Type	nutteloos contact
Onderbrekingscapaciteit	250VAC/0.5A, 250VDC/0.2A

Algemene Generators

Frequentie	waaier: 0~1200Hz
	nauwkeurigheid:<1mhz>
	resolutie: 0.001Hz
Fase	waaier: -360° ~+360°
	nauwkeurigheid: 0.1°
	resolutie: 0.01°
Harmonisch	superpositionorde: 2~24 keer
Harmonisch	vervorming: ≤0.5%

Voeding

Nominaal inputvoltage	aangepast (AC 220V/230V/120V±10%, 1 fase)
Nominale frequentie	50/60 Herz
Geschatte stroom	10A bij 230V/12A bij 115V
Verbinding	standaardac contactdoos (CEI 60320)

Milieuvoorwaarden

Verrichtingstemperatuur	0… +50 °C (+32… +122 °F)
Opslagtemperatuur	-25… +70 °C (- 13… +158 °F)
Vochtigheidswaaier	relatieve vochtigheid 5… 95%, non-condensing
Trilling	CEI 60068-2-6 (20m/s2 bij 10… 150 Herz)

Diversen

Gewicht	10.6kg (26,37 pond)
Afmetingen (W x H x D, zonder handvat)	350×250×120mm (13.78x9.84x4.72 binnen)
Verbindingshaven	2 USB2.0-havens, 1 Ethernet-haven

Veiligheidsnorm, Elektromagnetische compatibiliteit

EMC	Het product hangt de elektromagnetische compatibiliteit (EMC) Richtlijn 2004/108/EG aan (Ce is in overeenstemming)
	CEI 61326-1; CEI 61000-6-4; CEI 61000-3-2/3
Veiligheid	Het product hangt de laag voltagerichtlijn 2006/95/EG aan (Ce is in overeenstemming).
	CEI 61010-1

Ultraportable het zes-Fase Relaisproefsysteem relaystar-S60 is een uitstekende keus voor testende en opdragende ingenieurs om beschermingsrelais het testen op plaats uit te voeren.

Ultraportable het zes-Fase Relaisproefsysteem relaystar-S60 is vrij geschikt om voor gebruikers te dragen toe te schrijven aan super-kleine grootte en veel lager gewicht 10.6kg (26,37 pond).

Ultraportable het zes-Fase Relaisproefsysteem relaystar-S60 kan alle generaties en types van beschermingsrelais zoals hieronder volgens vereisten van ANSI/IEEE testen.

ANSI/IEEE Nr.	Apparaat of Functienaam
2	Tijdvertraging het Staren
3	Controlerend of Met elkaar verbindend Relais
7	Tarief-van-verandering Relais
13	Synchroon-snelheidsapparaat
15	Snelheid of Frequentie, Aanpassingsapparaat
16	Datacommunicatieapparaat
18	Versnellend of Vertragend Apparaat
21	Afstandsrelais
24	Volts per Hertz-Relais
25	Het synchroniseren of synchronisme-Controle Apparaat
27	Undervoltagerelais
30	Nummerbordrelais
32	Richtingmachtsrelais
36	Polariteit of het Polariseren Voltageapparaat
37	Onderstroom of Underpower-Relais
40	Gebiedsrelais
44	Het Beginnende Relais van de eenheidsopeenvolging
46	Omgekeerd-fase of fase-Saldo Huidig Relais
47	Phase-sequence Voltagerelais
48	Onvolledig Opeenvolgingsrelais
50	Onmiddellijk Te sterke intensiteit of Tarief van Stijgingsrelais
51	AC het Relais van de Tijdte sterke intensiteit
55	Het Relais van de machtsfactor
59	Overvoltagerelais
60	Voltage of Huidig Saldorelais
62	Time-delay die of het Openen Relais ophouden
66	Het inkerven van of het Aanstoten van Apparaat
67	AC Richtingte sterke intensiteitrelais
68	Uit-van-stap of Blokkerend Relais
69	Tolerant Controleapparaat
74	Alarmrelais
76	Het Huidige Relais van gelijkstroom
77	Op afstand metend Apparaat
78	Fase-hoek die Relais meten
79	AC Opnieuw sluitend Relais
81	Frequentierelais
82	Het lading-Metend Opnieuw sluitende Relais van gelijkstroom
83	Automatisch Selectief Controle of Overdrachtrelais
85	Drager of proef-Draadontvangersrelais
86	Uitsluitingsrelais
87	Differentieel Beschermend Relais
91	Voltage Richtingrelais
92	Voltage en Machts Richtingrelais
94	Het overhalen of Trip-free Relais
--	Phasormaateenheid
--	De Monitor van de machtskwaliteit

label:

330VA het Meetapparaat van het beschermingsrelais,

De Testreeks van het microprocessorrelais,

De Testreeks In drie stadia van het Ultraportablerelais
