Hoog Nauwkeurigheids zes-Fase Relaisproefsysteem
Model: Relaystar-H60

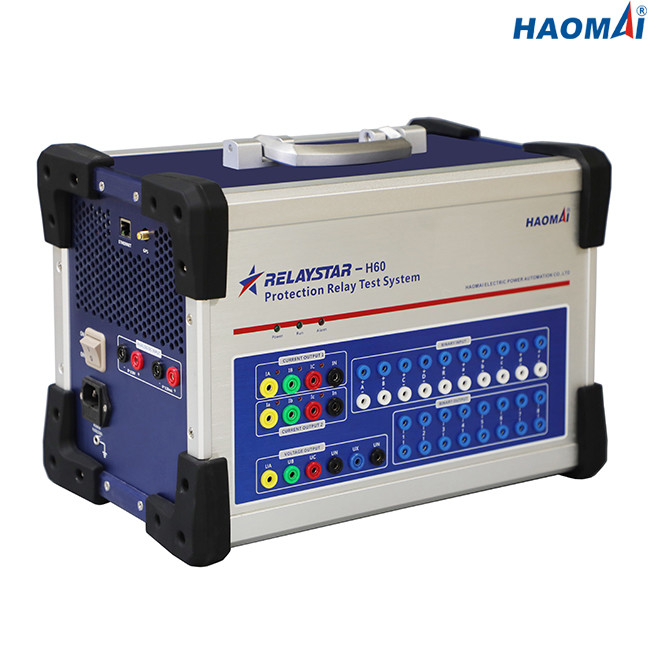

Relaystar-H60 is hoge nauwkeurigheid 6 het proefsysteem van het faserelais voor het testen van alle generaties en types van beschermingsrelais in hulpkantoren en industriële omgevingen met hoog voltage. Het kan output 6 fasestroom (0… 32A/phase) en 4 fasevoltage (0… 300V/phase), en de outputnauwkeurigheid is veel hoger (tot 0,05%).
Het hoge Nauwkeurigheids zes-Fase Relaisproefsysteem relaystar-H60 kan door RELAYSTAR software worden in werking gesteld die op laptop met Windows-besturingssysteem lopen.
De test van begin tot eind kan door ingebouwd GPS van relaystar-H60 worden uitgevoerd.
Hoofdlijnen
1) 6-fase faseert stroom (6×32A) + 4 voltage (4×300V) output
2) Zowel lokale beschikbare test als de verre test van PC
3) Versterker van de hoge prestaties de lineaire macht
4) Ingebouwde en golfvorm die controleren registreren
5) Intelligente zelfbescherming
6) Onafhankelijke Aux. Gelijkstroom voor het leveren van macht aan beschermingsrelais
7) Auto en hand beschikbare testmodussen
8) Voer de test van begin tot eind door ingebouwd GPS uit
Technische Gegevens
Huidige Generator
| Plaatsende waaier |
6-fase AC (l-n) |
6x0… 32A |
| driefasenac (l-n) |
3x0… 64A |
| 1-fase AC (ll-LN) |
1x0… 192A |
| GELIJKSTROOM (L-N) |
6x0… ±15A |
| Macht |
6-fase AC (l-n) |
6x240VA bij 32A |
| driefasenac (l-n) |
3x400VA bij 64A |
| 1-fase AC (ll-LN) |
1x750VA bij 192A |
| GELIJKSTROOM (L-N) |
6x240VA bij 15A |
| Nauwkeurigheid |
AC: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| Gelijkstroom: ≤0.1% |
| Resolutie |
1mA |
Voltagegenerator
| Plaatsende waaier |
4-fase AC (l-n) |
4x0… 300V |
| 1-fase AC (l-l) |
1x0… 600V |
| GELIJKSTROOM (L-N) |
4x0… ±300V |
| Macht |
4-fase AC (l-n) |
4x80VA bij 300V |
| 1-fase AC (l-l) |
1x160VA bij 600V |
| GELIJKSTROOM (L-N) |
4x80VA bij 300V |
| Nauwkeurigheid |
AC: ±5mV (≤5V), ≤0.05% (5~300V) |
| Gelijkstroom: ≤0.1% |
| Resolutie |
1mV |
Hulpgelijkstroom-Levering
| Voltagewaaier |
0-300V |
| Outputnauwkeurigheid |
≤0.5% |
| Macht |
max.160VA |
Binaire Input
| Aantal |
10 |
| Inputkenmerken |
nutteloos contact of potentieel-vrij contact |
| Drempelkenmerken |
„0“: 0-6V; „1“: 11V-250V |
| Max. die tijd meten |
999999.999s |
| Tijdnauwkeurigheid |
≤0.1ms |
| Tijdresolutie |
0.1ms |
Binaire Output
| Aantal |
8 |
| Type |
nutteloos contact |
| Onderbrekingscapaciteit |
250VAC/0.5A, 250VDC/0.2A |
Gelijkstroom-Voltage die Input meten
| Het meten van waaier |
0… ±10 V |
| Nauwkeurigheid |
fout < 0="">
|
Gelijkstroom-Stroom die Input meten
| Het meten van waaier |
0… ±20 mA |
| Nauwkeurigheid |
fout < 0="">
|
Het ingebouwde Controle en Registreren
| Controle |
6-fase stroom en 4 output van het fasevoltage |
| Opname |
analoge output |
| Wijze |
de controle in real time, wordt geen externe bedrading vereist |
| Opnamelengte |
onbeperkt (tot het interne geheugen is volledig) |
Algemene Generators
| Frequentie |
waaier: 0~1200Hz |
| nauwkeurigheid:<1mhz>
|
| resolutie: 0.001Hz |
| Fase |
waaier: -360° ~+360° |
| nauwkeurigheid: 0.1° |
| resolutie: 0. 1° |
| Harmonisch |
superpositionorde: 2~24 keer |
| vervorming: ≤0.5% |
Voeding
| Nominaal inputvoltage |
AC220V/230V±10%, 1 fase |
| Nominale frequentie |
50/60 Herz |
| Geschatte stroom |
10A bij 230V |
| Verbinding |
standaardac contactdoos (CEI 60320) |
Diversen
| Gewicht |
14.8kg (32,63 pond) |
| Afmetingen (W x H x D, zonder handvat) |
392x272x237mm (15.43x10.71x9.33 binnen) |
| Verbindingshaven |
1 Ethernet-haven |
Milieuvoorwaarden
| Verrichtingstemperatuur |
0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur |
-25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier |
relatieve vochtigheid 5… 95%, non-condensing |
| Trilling |
CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Het hoge Nauwkeurigheids zes-Fase Relaisproefsysteem relaystar-H60 is krachtig instrument om allerlei die beschermingsrelais te testen door ABB, van GE, van ALSTOM, van SIEMENS, van Schneider, van SEL, van NR, van SIFANG, van CYG SUNRI enz. fabrikanten worden geproduceerd.
Het hoge Nauwkeurigheids zes-Fase Relaisproefsysteem relaystar-H60 wordt ontwikkeld en onder een geregistreerd systeem van ISO 9001 vervaardigd.
