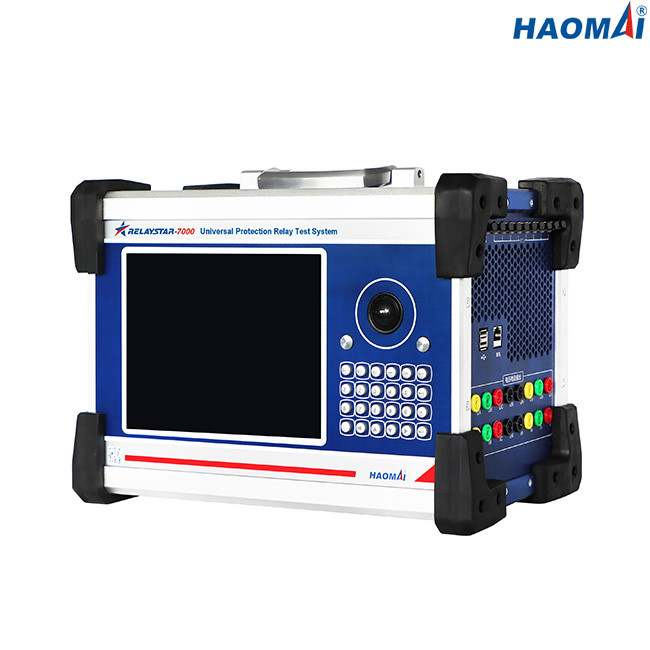

Universeel Relaisproefsysteem
Model: Relaystar-7000
Relaystar-7000 zijn een multifunctioneel en draagbaar proefsysteem geschikt om een grote verscheidenheid van elektromechanisch, in vaste toestand en beschermende relais met microprocessor, de relais van de motoroverbelasting en IEDs te testen gebaseerd op CEI 61850.
De eenheid kan of manueel via het ingebouwde industriële het schermgebruikersinterface van TFT LCD van PC worden in werking gesteld en van 9,7 duim, of de verre software van RELAYSTAR op een PC in werking stellen.
Het ingebouwde gebruikersinterface neemt groot op, gemakkelijk om volledige kleur hoge resolutie, hoge definitie, TFT LCD-het schermvertoning te lezen, die gemeten waarden zoals AC en gelijkstroom-Ampères, AC en gelijkstroom-Volts, en Tijd in zowel seconden als cycli toont. Afhankelijk van het geselecteerde type van test, kunnen andere waarden, zoals Fasehoek, Frequentie, Watts, VA, of Machtsfactor worden getoond.
Hoofdlijnen
1)Alle-in-één ontwerp voor het testen van allerlei beschermingsrelais en IEDs
2)Zowel lokale beschikbare test als de verre test van PC
3)Convertibele 6 huidige kanalen en 6 voltagekanalen
4)Het ingebouwde controle en registreren
5)De dynamische GPS-satelliet synchroniseerde het testende vermogen van begin tot eind
6)Vier keer synchronisatiewijzen: ingebouwde GPS, code irig-B, PPS en IEEE1588
7)Het testende vermogen van CEI 61850
Technische Gegevens
Algemene Stroom en Voltageoutput
| Huidige Generator |
Plaatsende waaier |
6-fase AC (l-n): 6x0… 30A |
| GELIJKSTROOM (L-N): 6x0… ±10 A |
| Macht |
6-fase AC (l-n): 6x450VA bij 30A |
| GELIJKSTROOM (L-N): 6x120VA bij 10A |
| Nauwkeurigheid |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Resolutie |
1mA |
| Voltagegenerator |
Plaatsende waaier |
6-fase AC (l-n): 6x0… 150V |
| GELIJKSTROOM (L-N): 6x0… ±160V |
| Macht |
6-fase AC (l-n): 6x80VA bij 150V |
| GELIJKSTROOM (L-N): 6x80VA bij 160V |
| Nauwkeurigheid |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Resolutie |
1mV |
| Algemene Generators |
Frequentie |
waaier: 0~1200Hz |
| nauwkeurigheid:<1mhz>
|
| resolutie: 0.001Hz |
| Fase |
waaier: -360° ~+360° |
| nauwkeurigheid: 0.1° |
| resolutie: 0.01° |
| Harmonisch |
superpositionorde: 2~24 keer |
| vervorming: ≤0.5% |
Ethernet Communicatie Interfaces
| Wijze |
10/100Base-TX (10/100Mbit, ver*draaien-paar, auto-oversteekplaats) |
| Aantal haven |
2 |
| Type van interface |
RJ45 |
| Statusaanwijzing |
LEIDENE lichten |
Optische Vezel Communicatie Interfaces
| Wijze |
100Base-FX (100Mbit, optische vezel, hoogtepunt - duplex) |
| Aantal haven |
8 |
| Type van interface |
LC |
| Vezeltype |
62.5/125μm (multi-mode vezel) |
| Golflengte |
1310nm |
| Transmissieafstand |
>1km |
| Statusaanwijzing |
LEIDENE lichten |
FT3 Interfaces
| Aantal haven |
9 (8 voor het overbrengen, 1 voor het ontvangen) |
| Type van interface |
ST |
| Vezeltype |
62.5/125μm (multi-mode vezel) |
| Golflengte |
850nm |
Binaire Input
| Aantal |
8 |
| Type |
potentieel-vrij contact of nutteloos contact (automatische identificatie) |
| Drempelkenmerken |
„0“: 0~6V; „1“: 12V~250V |
Binaire Output
| Aantal |
4 |
| Type |
nutteloos contact |
| Onderbrekingscapaciteit |
250VAC/0.5A; 250VDC/0.2A |
Het ingebouwde Controle en Registreren
| Controle |
stromen en voltageoutput |
| Opname |
analoge output, binaire input/outputstatus |
| Wijze |
de controle in real time, wordt geen externe bedrading vereist |
| Opnamelengte |
onbeperkt (tot het interne geheugen is volledig) |
Voeding
| Nominaal inputvoltage |
aangepast (AC230V/120V±10%, 1 fase) |
| Nominale frequentie |
50/60 Herz |
| Geschatte stroom |
10A bij 230V/12A bij 120V |
| Verbinding |
Standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
| Verrichtingstemperatuur |
0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur |
-25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier |
relatieve vochtigheid 5… 95%, non-condensing |
| Trilling |
CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
| Gewicht |
19.5kg (42,99 pond) |
| Afmetingen (W x H x D, zonder handvat) |
405×295×250mm (15.94x11.61x9.84 binnen) |
Universeel Relaisproefsysteem relaystar-7000 is het meest geschikt in milieu's waar numerieke en mededeling gebaseerde bescherming. Met zijn buitengewoon hoge precisie, is het ook een ideale bron gebaseerde kalibermeter voor allerlei metingsapparaten zoals PQ-meter en PMU.
Universeel Relaisproefsysteem relaystar-7000 heeft perfecte bescherming. Alle stroom en voltageoutput is volledig overbelasting en sluit bewijs kort en beschermd tegen externe voorbijgaande signalen met hoog voltage en over temperatuur.
Universeel Relaisproefsysteem relaystar-7000 won de offerte van SGCC (het Netbedrijf van de Staat van China) vaak. De foto's van de gebiedstest worden getoond zoals onder beelden.
