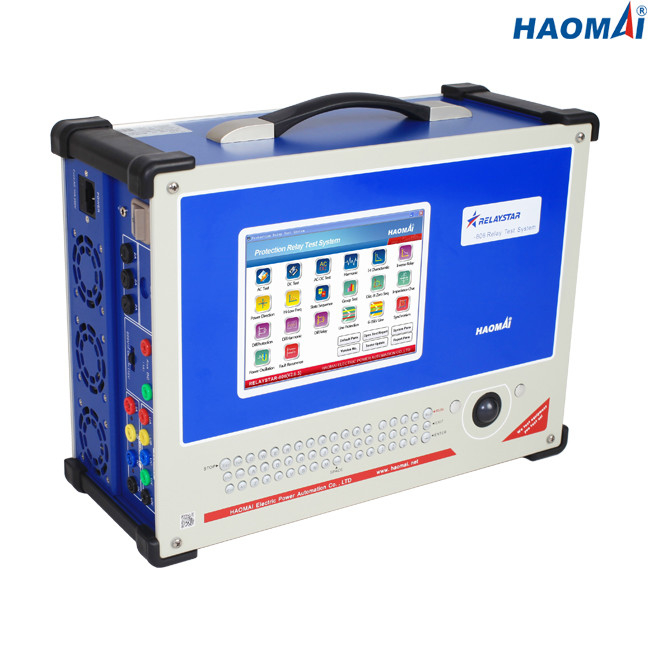

Uitvoerige de Testreeks In drie stadia van het Beschermingsrelais
Model: Relaystar-806
Relaystar-806 zijn uitvoerig de test van het beschermingsrelais reeks en het opdragen hulpmiddel in drie stadia. Het heeft 7 kanalen voor output ((3I + 4U), en elk outputkanaal is onafhankelijke en gelijktijdige controle van omvang, fasehoek en frequentiewaarden.
De relaystar-806 uitrusting kan onafhankelijk via ingebedde industriële PC met 8 duimlcd het scherm, volledig toetsenbord en muis, geen vereiste PC worden in werking gesteld. De exploitant kan ook relaystar-806 uitrusting met laptop verbinden, RELAYSTAR- gebruikensoftware die op laptop met Windows-besturingssysteem lopen de relaystar-806 uitrusting volledig te controleren om alle tests te voltooien en de testresultaten te bewaren in laptop.
Hoofdlijnen
1) De universele toepassingen van de relaistest
2) 7-kanaal output (3I + 4U)
2) Ingebedde industriële PC met 8 duimlcd het scherm, volledig toetsenbord en muis
3) De controle en werkt met of zonder PC
4) De onafhankelijke output van AUX gelijkstroom
5) Beëindigen om test met ingebouwd GPS te beëindigen
6) Volledige functionele RELAYSTAR-testsoftware
7) Van de de het dossierinvoer & uitvoer van RIO faciliteit
8) Het model van het machtssysteem voor het dynamische testen
9) Online vectorvertoning
10) Schakel in om test (SOTF) te verschuiven
11) De automatische verwezenlijking van het testrapport
12) Software-upgrade kosteloos
Technische Gegevens
Huidige Generator
| Plaatsende waaier |
driefasenac (l-n) |
3x0… 40A |
| 1-fase AC (ll-LN) |
1x0… 120A |
| GELIJKSTROOM (L-N) |
3x… ±10A |
|
Macht
|
driefasenac (l-n) |
3x300VA bij 40A |
| 1-fase AC (ll-LN) |
1x1000VA bij 120A |
| GELIJKSTROOM (L-N) |
3x120VA bij 10A |
| Nauwkeurigheid |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| Gelijkstroom: ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Resolutie |
1mA |
Voltagegenerator
| Plaatsende waaier |
4-fase AC (l-n) |
4x0… 150V |
| 1-fase AC (l-l) |
1x0… 300V |
| GELIJKSTROOM (L-N) |
3x… ±160V |
| Macht |
4-fase AC (l-n) |
4x70VA bij 150V |
| 1-fase AC (l-l) |
1x140VA bij 300V |
| GELIJKSTROOM (L-N) |
3x80VA bij 160V |
| Nauwkeurigheid |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Gelijkstroom: ±10mV (0~5V), ≤0.2% (5~160V) |
| Resolutie |
1mV |
Hulpgelijkstroom-Output
| Voltagewaaier |
110V/220V (max.1.5A) |
| Macht |
max.165VA/330VA |
Binaire Input
| Aantal |
8 |
| Inputkenmerken |
nutteloos contact of potentieel-vrij contact |
| Drempelkenmerken |
„0“: 0~6V; „1“: 12V~250V |
| Max. die tijd meten |
999999.999s |
| Tijdnauwkeurigheid |
±1ms |
| Tijdresolutie |
1ms |
Binaire Output
| Aantal |
4 |
| Type |
nutteloos contact |
| Onderbrekingscapaciteit |
250VAC/0.5A, 250VDC/0.2A |
Algemene Generators
| Frequentie |
waaier: 0~1200Hz |
| nauwkeurigheid:<1mhz>
|
| resolutie: 0.001Hz |
| Fase |
waaier: -360° ~+360° |
| nauwkeurigheid: 0.1° |
| resolutie: 0.01° |
| Harmonisch |
superpositionorde: 2~24 keer |
| vervorming: ≤0.5% |
Voeding
| Nominaal inputvoltage |
aangepast (AC 220V/230V/120V±10%, 1 fase) |
| Nominale frequentie |
50/60 Herz |
| Geschatte stroom |
10A bij 230V/12A bij 115V |
| Verbinding |
standaardac contactdoos (CEI 60320) |
Diversen
| Gewicht |
18kg (39,68 pond) |
| Afmetingen (W x H x D, zonder handvat) |
405×300×164mm (15.94x11.81x6.46 binnen) |
| Verbindingshaven |
2 USB2.0-havens, 1 Ethernet-haven |
De Uitvoerige Test In drie stadia van het Beschermingsrelais plaatste relaystar-806 hoofdzakelijk wordt ontworpen voor het secundaire testen van beschermingsrelais. Vrijwel alle die relais van de typesbescherming door ANSI/IEEE worden bepaald kunnen worden getest. De voorbeelden van wat relaystar-806 kunnen testen worden getoond zoals onder lijst.
| ANSI/IEEE Nr. |
Apparaat of Functienaam |
| 2 |
Tijdvertraging het Staren |
| 3 |
Controlerend of Met elkaar verbindend Relais |
| 7 |
Tarief-van-verandering Relais |
| 13 |
Synchroon-snelheidsapparaat |
| 15 |
Snelheid of Frequentie, Aanpassingsapparaat |
| 16 |
Datacommunicatieapparaat |
| 18 |
Versnellend of Vertragend Apparaat |
| 21 |
Afstandsrelais |
| 24 |
Volts per Hertz-Relais |
| 25 |
Het synchroniseren of synchronisme-Controle Apparaat |
| 27 |
Undervoltagerelais |
| 30 |
Nummerbordrelais |
| 32 |
Richtingmachtsrelais |
| 36 |
Polariteit of het Polariseren Voltageapparaat |
| 37 |
Onderstroom of Underpower-Relais |
| 40 |
Gebiedsrelais |
| 44 |
Het Beginnende Relais van de eenheidsopeenvolging |
| 46 |
Omgekeerd-fase of fase-Saldo Huidig Relais |
| 47 |
Phase-sequence Voltagerelais |
| 48 |
Onvolledig Opeenvolgingsrelais |
| 50 |
Onmiddellijk Te sterke intensiteit of Tarief van Stijgingsrelais |
| 51 |
AC het Relais van de Tijdte sterke intensiteit |
| 55 |
Het Relais van de machtsfactor |
| 59 |
Overvoltagerelais |
| 60 |
Voltage of Huidig Saldorelais |
| 62 |
Time-delay die of het Openen Relais ophouden |
| 66 |
Het inkerven van of het Aanstoten van Apparaat |
| 67 |
AC Richtingte sterke intensiteitrelais |
| 68 |
Uit-van-stap of Blokkerend Relais |
| 69 |
Tolerant Controleapparaat |
| 74 |
Alarmrelais |
| 76 |
Het Huidige Relais van gelijkstroom |
| 77 |
Op afstand metend Apparaat |
| 78 |
Fase-hoek die Relais meten |
| 79 |
AC Opnieuw sluitend Relais |
| 81 |
Frequentierelais |
| 82 |
Het lading-Metend Opnieuw sluitende Relais van gelijkstroom |
| 83 |
Automatisch Selectief Controle of Overdrachtrelais |
| 85 |
Drager of proef-Draadontvangersrelais |
| 86 |
Uitsluitingsrelais |
| 87 |
Differentieel Beschermend Relais |
| 91 |
Voltage Richtingrelais |
| 92 |
Voltage en Machts Richtingrelais |
| 94 |
Het overhalen of Trip-free Relais |
