Handbediende 120V-de Test Vastgestelde Ultralight Kleine Grootte van het Beschermingsrelais

Handbediende de Testreeks van het Beschermingsrelais

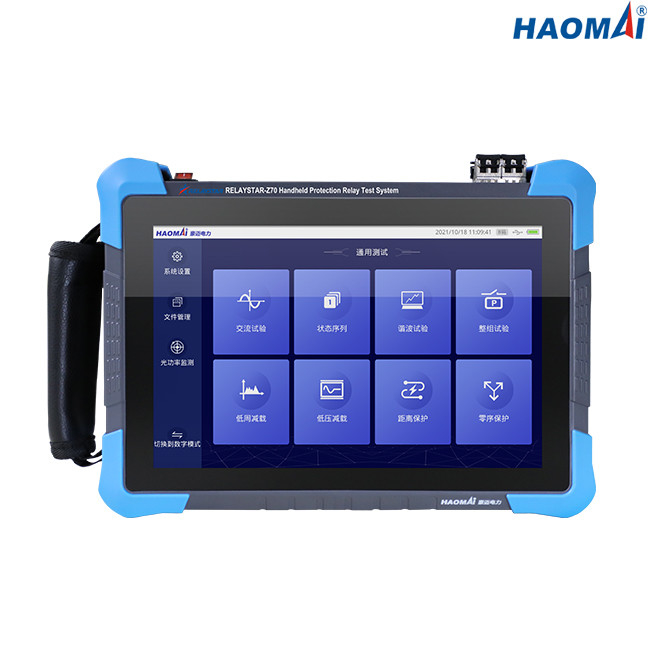

Model: Relaystar-Z70
De Handbediende Test Vastgestelde relaystar-Z70 van het Beschermingsrelais kan conventionele beschermingsrelais (zoals in vaste toestand en beschermingsrelais met microprocessor), gebaseerde de beschermingsapparaten en IEDs van CEI 61850 in slim hulpkantoor testen.
Het systeem integreert een verscheidenheid van het testen en analysefuncties, die voor het uitvoerige functionele en prestaties testen van materiaal, zoals bescherming, intelligent controle en controle apparaat, samenvoegende eenheid en elektronische instrumententransformator kunnen worden gebruikt.
wegens zijn kleine grootte (als iPad mini) en lichtgewichtontwerp, is relaystar-Z70 vrij gemakkelijk om de testplaats te dragen.
De ingebouwde lithiumbatterij kan de eenheid houden relaystar-Z70 lopend meer dan 8 uren, die de moeilijkheid om overwinnen geen macht bij de testplaats te kunnen krijgen.

Hoofdlijnen
1)10,1-duim hoge resolutietouch screen voor verrichting
2)Gebaseerd bij Soc-hardwareplatform en de ingebedde Linux-systeemontwikkeling
3)driefasenstroom (3x0… 10A) + driefasenvoltage (3x0… 120V) output voor het testen van conventionele beschermingsrelais
4)Leef iec61850-9-1/9-2/9-2LE, FT3/FT3LE, GANS en andere optische digitale berichtnormen na
5)Vorm 36 optische digitale SV/GOOSE-kanalen
6)Steun 100M de optische modules van de netwerkinterface
7)Steunft3 optische seriële poortmodules
8)De synchronisatie van de steun irig-B tijd
9)Toezicht in real time op optische macht en netwerk optische digitale pakketten
10)Invoer van het steun haalt de standaardscl dossier, vereiste de configuratieinformatie van de apparateninstantie, en produceert topologie door één-klik te ontleden

Technische Gegevens
Algemene Stroom en Voltageoutput


Ethernet Communicatie Interfaces


Optische Vezel Communicatie Interfaces


FT3 Interfaces


Binaire Input


Binaire Output


Voeding


Diversen


De Handbediende Test Vastgestelde relaystar-Z70 van het Beschermingsrelais is de recentste generatie van ultraportable uitvoerige de testreeks van het beschermingsrelais, die gemakkelijker volledige ingenieurs de test van beschermingsrelais en IEDs in hulpkantoor zal helpen.
