| Plaats van herkomst: | China |
| Merknaam: | HAOMAI |
| Certificering: | ISO9001:2015, Calibration Report |
| Modelnummer: | RELAYSTAR-H60 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Vervoergeval + Triplexgeval |
| Levertijd: | 5-10 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 400 reeksen per maand |
| Productnaam: | De Reeks van de relaistest, de Uitrusting van de Relaistest, Relaismeetapparaat, de Secundaire Reeks | Huidige output: | 6x0… 32A |
|---|---|---|---|
| Voltageoutput: | 4x0… 300V | Outputnauwkeurigheid: | ≤0.05% voor AC output |
| De test van begin tot eind: | door ingebouwd GPS | Verrichting: | externe PC |
| Markeren: | De Testreeks van de Ultraportable Secundaire Injectie,32A de secundaire Reeks van de Injectietest,300V het beschermende Materiaal van de Relaistest |
||

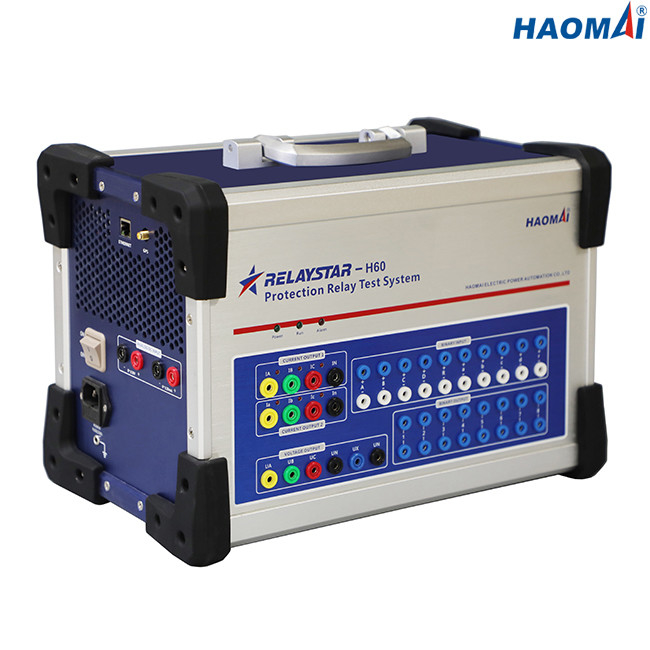

Hoogspanning 6 de Reeks van de het Relaistest van de fasebescherming
Model: Relaystar-H60
Relaystar-H60 is de draagbare het relaistest van de 6 die fasebescherming voor het testen van de meeste types van moderne multifunctionele beschermingsrelais wordt geplaatst, die output 6 fasestroom (6x0… 32A) en 4 fasevoltage kunnen (4x0… 300V).
Relaystar-H60 kan worden gesynchroniseerd om testen het van begin tot eind die met de testreeksen uit te voeren in verschillende hulpkantoren door zijn ingebouwd GPS worden toegewezen.
Relaystar-H60 kan door de RELAYSTAR-software worden in werking gesteld die op laptop met Windows-besturingssysteem lopen.
Hoofdlijnen
1) 6-fase faseert stroom (6×32A) + 4 voltage (4×300V) output
2) Hogere outputnauwkeurigheid (≤0.05% voor AC output)
3) Beëindigen om test via ingebouwd GPS te beëindigen
4) Het ingebouwde controle en registreren
5) Overvloedige binaire input en binaire output
5) Onafhankelijke Aux. Gelijkstroom-levering
6) Krachtige RELAYSTAR-testsoftware
Technische Gegevens
Huidige Generator
| Plaatsende waaier | 6-fase AC (l-n) | 6x0… 32A |
| driefasenac (l-n) | 3x0… 64A | |
| 1-fase AC (ll-LN) | 1x0… 192A | |
| GELIJKSTROOM (L-N) | 6x0… ±15A | |
| Macht | 6-fase AC (l-n) | 6x240VA bij 32A |
| driefasenac (l-n) | 3x400VA bij 64A | |
| 1-fase AC (ll-LN) | 1x750VA bij 192A | |
| GELIJKSTROOM (L-N) | 6x240VA bij 15A | |
| Nauwkeurigheid | AC: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) | |
| Gelijkstroom: ≤0.1% | ||
| Resolutie | 1mA | |
Voltagegenerator
| Plaatsende waaier | 4-fase AC (l-n) | 4x0… 300V |
| 1-fase AC (l-l) | 1x0… 600V | |
| GELIJKSTROOM (L-N) | 4x0… ±300V | |
| Macht | 4-fase AC (l-n) | 4x80VA bij 300V |
| 1-fase AC (l-l) | 1x160VA bij 600V | |
| GELIJKSTROOM (L-N) | 4x80VA bij 300V | |
| Nauwkeurigheid | AC: ±5mV (≤5V), ≤0.05% (5~300V) | |
| Gelijkstroom: ≤0.1% | ||
| Resolutie | 1mV | |

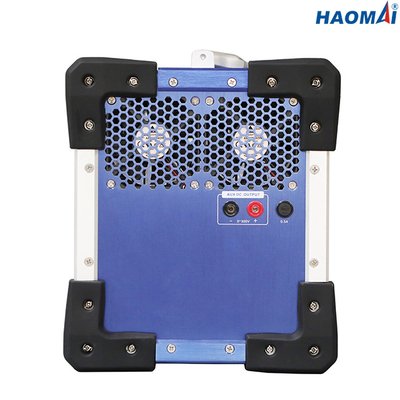

Hulpgelijkstroom-Levering
| Voltagewaaier | 0-300V |
| Outputnauwkeurigheid | ≤0.5% |
| Macht | max.160VA |
Binaire Input
| Aantal | 10 |
| Inputkenmerken | nutteloos contact of potentieel-vrij contact |
| Drempelkenmerken | „0“: 0-6V; „1“: 11V-250V |
| Max. die tijd meten | 999999.999s |
| Tijdnauwkeurigheid | ≤0.1ms |
| Tijdresolutie | 0.1ms |
Binaire Output
| Aantal | 8 |
| Type | nutteloos contact |
| Onderbrekingscapaciteit | 250VAC/0.5A, 250VDC/0.2A |
Gelijkstroom-Voltage die Input meten
| Het meten van waaier | 0… ±10 V |
| Nauwkeurigheid | fout < 0=""> |
Gelijkstroom-Stroom die Input meten
| Het meten van waaier | 0… ±20 mA |
| Nauwkeurigheid | fout < 0=""> |
Het ingebouwde Controle en Registreren
| Controle | 6-fase stroom en 4 output van het fasevoltage |
| Opname | analoge output |
| Wijze | de controle in real time, wordt geen externe bedrading vereist |
| Opnamelengte | onbeperkt (tot het interne geheugen is volledig) |
Algemene Generators
| Frequentie | waaier: 0~1200Hz |
| nauwkeurigheid:<1mhz> | |
| resolutie: 0.001Hz | |
| Fase | waaier: -360° ~+360° |
| nauwkeurigheid: 0.1° | |
| resolutie: 0. 1° | |
| Harmonisch | superpositionorde: 2~24 keer |
| vervorming: ≤0.5% |
Voeding
| Nominaal inputvoltage | AC220V/230V±10%, 1 fase |
| Nominale frequentie | 50/60 Herz |
| Geschatte stroom | 10A bij 230V |
| Verbinding | standaardac contactdoos (CEI 60320) |
Diversen
| Gewicht | 14.8kg (32,63 pond) |
| Afmetingen (W x H x D, zonder handvat) | 392x272x237mm (15.43x10.71x9.33 binnen) |

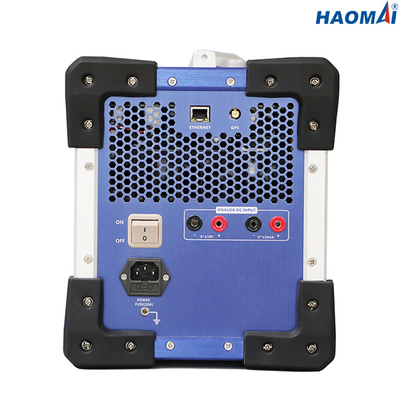

| Verbindingshaven | 1 Ethernet-haven |
Milieuvoorwaarden
| Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
| Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Veiligheidsnorm, Elektromagnetische compatibiliteit
| EMC | Het product hangt de elektromagnetische compatibiliteit (EMC) Richtlijn 2004/108/EG aan (Ce is in overeenstemming) |
| CEI 61326-1; CEI 61000-6-4; CEI 61000-3-2/3 | |
| Veiligheid | Het product hangt de laag voltagerichtlijn 2006/95/EG aan (Ce is in overeenstemming). |
| CEI 61010-1 |
Hoogspanning 6 het Relaistest Vastgestelde relaystar-H60 van de fasebescherming is het krachtige instrument het testen en opdragende ingenieurs om beschermingsrelais het testen in hulpkantoren uit te voeren.
Hoogspanning 6 het Relaistest Vastgestelde relaystar-H60 van de fasebescherming is gekalibreerd die in het derde partijlaboratorium onder ISO/IEC 17025 wordt geaccrediteerd. Het Kaliberbepalingsrapport door laboratorium wordt uitgegeven dat wordt getoond zoals hieronder.
