| Plaats van herkomst: | China |
| Merknaam: | HAOMAI |
| Certificering: | ISO9001:2015, Type Test Report, Calibration Report |
| Modelnummer: | Relaystar-7000 |
| Min. bestelaantal: | 1 reeks |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | Vervoergeval + Triplexgeval |
| Levertijd: | 10-15 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 400 reeksen per maand |
| Productnaam: | Relaisproefsysteem, de Uitrusting van de Relaistest, Relaismeetapparaat, de Secundaire Reeks van de | Huidige output: | 6x0… 30A |
|---|---|---|---|
| Voltageoutput: | 6x0… 150V | Outputnauwkeurigheid: | ≤0.1% voor AC output |
| CEI 61850 die testen: | Beschikbaar | Verrichting: | lokale wijze + PC-wijze |
| Markeren: | 30A de Testreeks van het beschermingsrelais,IEC61850 de Testreeks van het beschermingsrelais,Multimode Beschermende Reeks van de Relaistest |
||

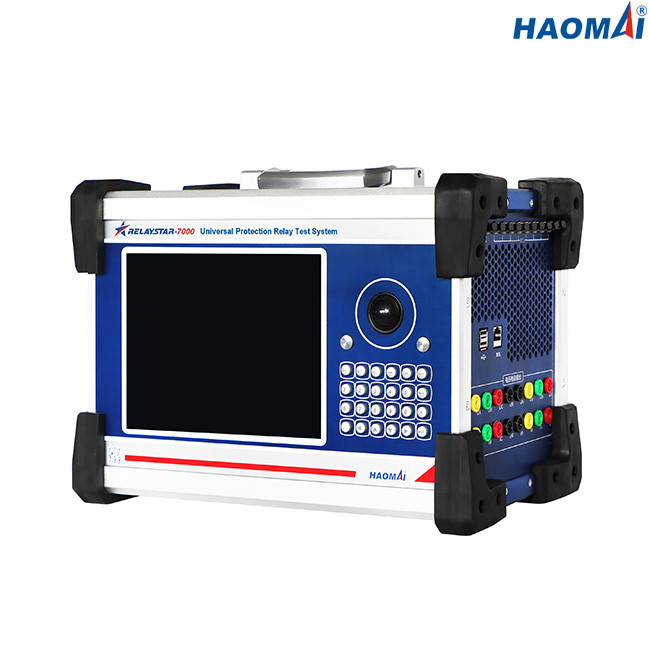

Universele de Testreeks van het Beschermingsrelais
Model: Relaystar-7000
Relaystar-7000 zijn de krachtigste die test van het beschermingsrelais voor het testen van alle generaties en types van beschermingsrelais, met inbegrip van gebaseerde de beschermingsapparaten van CEI 61850 en het Samenvoegen van Eenheid wordt geplaatst.
Relaystar-7000 integreren de IEC61850-protocolinterface voor het testen van relais met op ethernet-Gebaseerde hulpkantoormededeling
Relaystar-7000 kunnen direct van het voorpaneel door middel van een grote kleuren grafische vertoning, een roterende selecteur, een toetsenbord en functiesleutels worden in werking gesteld.
De Ethernet-haven staat toe om relaystar-7000 met de geavanceerde het testen te controleren software die een PC in werking stellen.
Hoofdlijnen
●Veelzijdige testende oplossing voor elektromechanisch, in vaste toestand en beschermende relais met microprocessor, samenvoegende eenheid en IEDs
●Grote het schermvertoning van kleurentft lcd
●Zowel lokale beschikbare test als de verre test van PC
●Hogere outputmacht
●Evenwichtstoestand en dynamisch testvermogen
●Voer voorbijgaande tests uit
●Voer de tests van begin tot eind door GPS of irig-B uit
●IEC61850 protocolinterface
Technische Gegevens
Algemene Stroom en Voltageoutput
| Huidige Generator | Plaatsende waaier | 6-fase AC (l-n): 6x0… 30A |
| GELIJKSTROOM (L-N): 6x0… ±10 A | ||
| Macht | 6-fase AC (l-n): 6x450VA bij 30A | |
| GELIJKSTROOM (L-N): 6x120VA bij 10A | ||
| Nauwkeurigheid | AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Resolutie | 1mA | |
| Voltagegenerator | Plaatsende waaier | 6-fase AC (l-n): 6x0… 150V |
| GELIJKSTROOM (L-N): 6x0… ±160V | ||
| Macht | 6-fase AC (l-n): 6x80VA bij 150V | |
| GELIJKSTROOM (L-N): 6x80VA bij 160V | ||
| Nauwkeurigheid | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Resolutie | 1mV | |
| Algemene Generators | Frequentie | waaier: 0~1200Hz |
| nauwkeurigheid:<1mhz> | ||
| resolutie: 0.001Hz | ||
| Fase | waaier: -360° ~+360° | |
| nauwkeurigheid: 0.1° | ||
| resolutie: 0.01° | ||
| Harmonisch | superpositionorde: 2~24 keer | |
| vervorming: ≤0.5% |
Ethernet Communicatie Interfaces
| Wijze | 10/100Base-TX (10/100Mbit, ver*draaien-paar, auto-oversteekplaats) |
| Aantal haven | 2 |
| Type van interface | RJ45 |
| Statusaanwijzing | LEIDENE lichten |
Optische Vezel Communicatie Interfaces
| Wijze | 100Base-FX (100Mbit, optische vezel, hoogtepunt - duplex) |
| Aantal haven | 8 |
| Type van interface | LC |
| Vezeltype | 62.5/125μm (multi-mode vezel) |
| Golflengte | 1310nm |
| Transmissieafstand | >1km |
| Statusaanwijzing | LEIDENE lichten |
FT3 Interfaces
| Aantal haven | 9 (8 voor het overbrengen, 1 voor het ontvangen) |
| Type van interface | ST |
| Vezeltype | 62.5/125μm (multi-mode vezel) |
| Golflengte | 850nm |
Binaire Input
| Aantal | 8 |
| Type | potentieel-vrij contact of nutteloos contact (automatische identificatie) |
| Drempelkenmerken | „0“: 0~6V; „1“: 12V~250V |
Binaire Output
| Aantal | 4 |
| Type | nutteloos contact |
| Onderbrekingscapaciteit | 250VAC/0.5A; 250VDC/0.2A |
Het ingebouwde Controle en Registreren
| Controle | stromen en voltageoutput |
| Opname | analoge output, binaire input/outputstatus |
| Wijze | de controle in real time, wordt geen externe bedrading vereist |
| Opnamelengte | onbeperkt (tot het interne geheugen is volledig) |
Voeding
| Nominaal inputvoltage | aangepast (AC230V/120V±10%, 1 fase) |
| Nominale frequentie | 50/60 Herz |
| Geschatte stroom | 10A bij 230V/12A bij 120V |
| Verbinding | Standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
| Verrichtingstemperatuur | 0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur | -25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier | relatieve vochtigheid 5… 95%, non-condensing |
| Trilling | CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
| Gewicht | 19.5kg (42,99 pond) |
| Afmetingen (W x H x D, zonder handvat) | 405×295×250mm (15.94x11.61x9.84 binnen) |
Veiligheidsnorm, Elektromagnetische compatibiliteit
| EMC | Het product hangt de elektromagnetische compatibiliteit (EMC) Richtlijn 2004/108/EG aan (Ce is in overeenstemming). |
| Het product hangt de laag voltagerichtlijn 2006/95/EG aan (Ce is in overeenstemming). | |
| Veiligheid | CEI 61326-1; CEI 61000-6-4; CEI 61000-3-2/3 |
| CEI 61010-1 |
De universele Test van het Beschermingsrelais plaatste relaystar-7000 combineert zijn opmerkelijke prestaties als relaismeetapparaat en kalibermeter met hybride meting en opnamefaciliteiten (analogon, binair getal, de GANSberichten van CEI 61850 en SV).
De universele Test van het Beschermingsrelais plaatste relaystar-7000 overgegaan het Typeonderzoek in geaccrediteerde het laboratorium van China KETOP onder ISO/IEC 17025.
