De automatische Factor van de Isolatiemacht

Tan Delta en Capacitieve weerstandsmeetapparaat

Model: TDC3100

Automatische 12kV-de factor van de isolatiemacht/van de dissipatiefactor (tan∂) testreeks

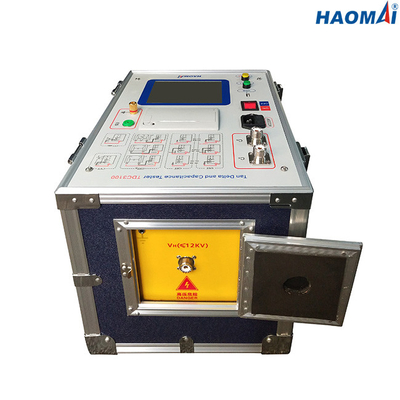

Tan Delta en het Capacitieve weerstandsmeetapparaat TDC3100 zijn volledig automatische 12 die kV de factor van de isolatiemacht/van de dissipatiefactor (tan∂) testreeks voor de evaluatie van de aard en de kwaliteit van elektroisolatiematerialen en hoogspanningssystemen wordt ontworpen zoals transformatoren, ringen, stroomonderbrekers, kabels en winding van roterende machines etc….

De metingen van TDC3100 omvatten voltage, stroom, macht, tan delta, machtsfactor, capacitieve weerstand en CVT-verhouding. De testresultaten kunnen automatisch in instrument worden opgeslagen, en kunnen ook rechtstreeks aan USB-opslag worden gedownload of - uit via ingebouwde thermische printer worden gedrukt.

Hoofdlijnen

●Testnorm: IEC60247

●Verkiesbare testmodus: UST, GST, GSTg

●12kV de factor van de isolatiemacht/van de dissipatiefactor (tan∂) meting

●Capacitieve weerstandsmeting tot 60nF bij 12kV

●CVT-verhouding beschikbare test (geschikt voor CVT met nauwkeurigheidsklasse 1,0 of 3,0)

●De kringen van de interferentieafschaffing voor het testen in de strenge interferentie of lawaaiomstandigheden

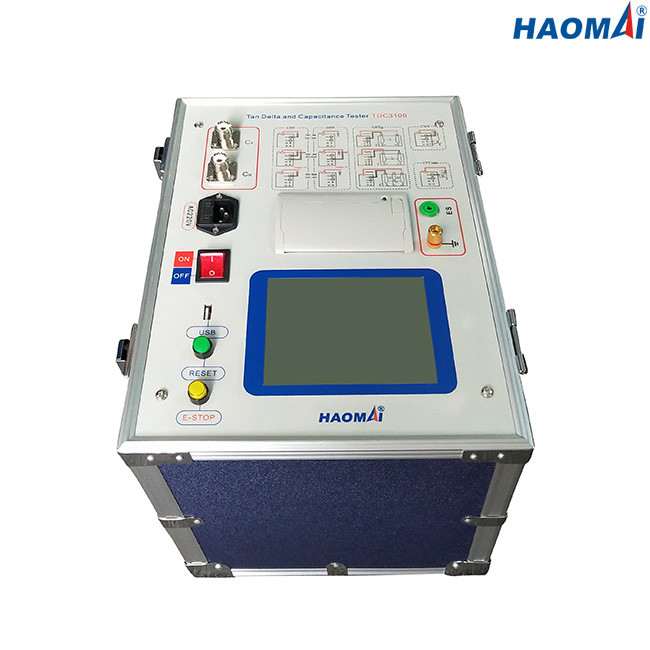

●Touch screen voor gemakkelijke en snelle verrichting

●Ingebouwde thermische printer voor druk - uit testresultaten direct

Technische Gegevens

●Testnorm: IEC60247

●Interne HV-Output: 0.5~12kV

Outputnauwkeurigheid: ± (reading×1%)

Resolutie: 100V

Maximumoutputstroom: 200mA

Capaciteit: 2000VA

●Zelf-opwindingsKrachtbron: AC 0~50V/15A

●Van de dissipatiefactor (tgδ) de Meting

Het meten van waaier: geen grens

Nauwkeurigheid: ± (reading×1%+0.040%)

Resolutie: 0,001%

●Capacitieve weerstands (CX) Meting

Het meten van waaier: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Nauwkeurigheid: ± (reading×1%+1.00pF)

Resolutie: 0.001pF (4 geldige digitaal)

●CVT-Verhouding Test (geschikt voor CVT met nauwkeurigheidsklasse 1,0 of 3,0)

Het meten van waaier: 10~10000

Nauwkeurigheid: 1%

●Frequentie

Enige frequentie: 50Hz of 60Hz

Veranderlijke frequentie: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Ingebouwde thermische printer voor testresultaten druk

●USB-interface voor de downloadopslag van testresultaten

●Gegevensopslag: 200 testresultaten kunnen in meetapparaat worden opgeslagen

●Voeding: aangepast (AC 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Milieuvoorwaarde

Opslagtemperatuur: -20℃~60℃

Werkende temperatuur: -10℃~50℃

Vochtigheid: <90>

●Diversen

Afmeting van gastheer: 350x270mx270mm (13.78x10.62x10.63 binnen.)

Gewicht van gastheer: 22.8kg (50,27 pond)

●Veiligheidskwalificaties en EMC

Veiligheid: ontworpen overeenkomstig iec61010-1

EMC: lichte industriële CEI 61326

Tan Delta en het Capacitieve weerstandsmeetapparaat TDC3100 zijn betrouwbaar testinstrument voor het testen van dissipatiefactor (tgδ), machtsfactor (PF) en Capacitieve weerstand (CX) van transformator, stroomonderbreker, isolatiering, het roteren machines, kabels, CVT etc….
