De Kabel van HAOMAI 30kV VLF HV het Testen Materiaal 0.05Hz AC 220V/120V

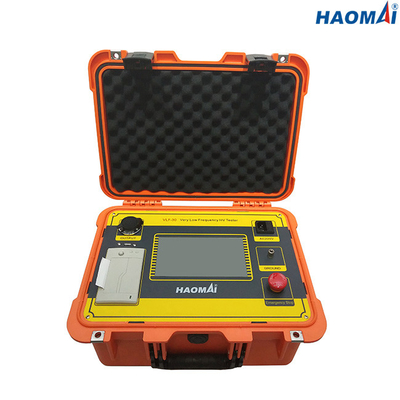

30kV VLF HV Meetapparaat

Model: Vlf-30

VLF tribunes voor zeer Met lage frekwentie.

Meetapparaat vlf-30 van 30kV VLF HV kan output tot 30kV/20mA.

Het belangrijkste gebruik van VLF HV Meetapparaat test middel en hoogspanning beschermde machtskabels. Het is vooral waardevol voor het verifiëren van een kabel na installatie of reparatie. Gebruik VLF om tekorten te veroorzaken om tijdens de test te ontbreken, de fout te vinden, de reparatie of de vervanging te maken, en met een betere kabel worden verlaten.

VLF HV het Meetapparaat is ook zeer nuttig om grote roterende machines (motor/generator) te testen, aangezien het verstrekt rolt een draagbare en betaalbare methode van gebied het testen en door de norm van IEEE 433-2009 gespecificeerd.

Hoofdlijnen

1) Outputfrequentie: 0.1Hz, 0.05Hz, 0.02Hz

2) Stroom, voltage en golfvorm de gegevens worden direct bemonsterd van de partij met hoog voltage, die nauwkeurige gegevens verzekert.

3) Met de functie van de overvoltagebescherming. Wanneer de output de vastgestelde voltagegrens overschrijdt, zal het instrument voor bescherming ophouden, en de actietijd is minder dan 20ms.

4) Met overstroombeveiligingfunctie voor hoog en laag voltage dubbele bescherming. De hoogspanningskant kan volgens de nauwkeurige waarde van de eindebescherming worden geplaatst. Wanneer de stroom aan zwakstroomkant de geschatte stroom overschrijdt, zal het voor bescherming worden tegengehouden, en de verrichtingstijd is minder dan 20ms.

5) De de beschermingsweerstand wordt van de hoogspanningsoutput ontworpen in het hulplichaam, zodat is er geen behoefte om een andere beschermingsweerstand buiten te verbinden.

6) De hoog en laag negatieve voltage gesloten lijn koppelt controlekring terug wordt goedgekeurd, zodat heeft de output geen effect van de capacitieve weerstandsstijging.

7) De testresultaten kunnen in meetapparaat worden bewaard.

8) De testresultaten kunnen via ingebouwde thermische printer worden gedrukt.

Technische Gegevens

1) Outputnominale spanning: 30kV/20mA (piekwaarde)

2) Outputfrequentie: 0.1Hz, 0.05Hz, 0.02Hz

3) Ladingscapaciteit

0.1Hz, max. 1.1µF

0.05Hz, max. 2.2µF

0.02Hz, max. 5.5µF

4) Metingsnauwkeurigheid: 3%

5) Fout van de voltage de positieve en negatieve piekwaarde: ≤3%

6) De vormvervorming van de voltagegolf: ≤ 5%

7) Arbeidsvoorwaarde

temperatuur: -10℃~+40℃

vochtigheid: ≤ 85%RH

8) Voeding: AC220V/120V ±10%, 50/60Hz

30kV VLF HV Meetapparaat vlf-30 is ideaal testmateriaal om machtskabel of roterende machines (motor/generator) bij 0.1Hz, 0.05Hz of 0.02Hz te meten.
