20dB de Analysator van de bereikweergavekarakteristiek

De Analysator van de bereikweergavekarakteristiek

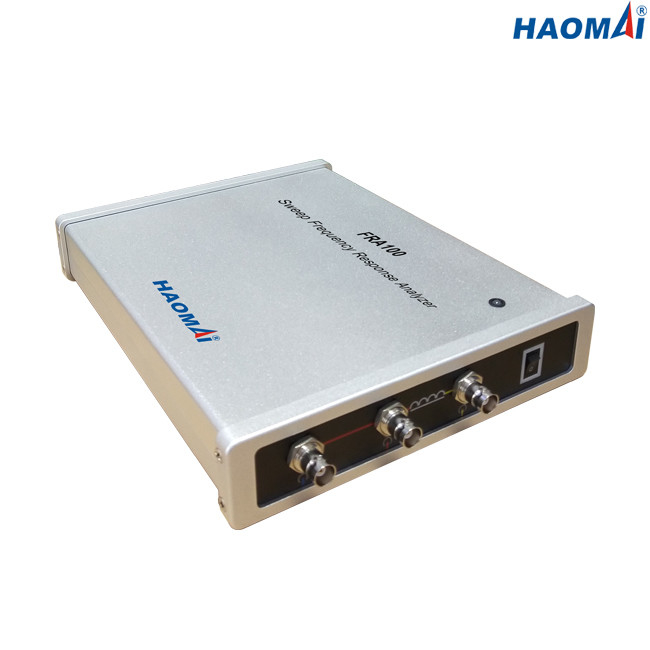

Model: FRA100

De Analysator FRA100 van de bereikweergavekarakteristiek gebruikt methode de van SFRA (de Analyse van de Bereikweergavekarakteristiek) en meet de elektrooverdrachtfunctie in een breed frequentiegebied. Het ontdekt het winden tekorten en fouten in het magnetische kern-daardoor helpen om transformatorbetrouwbaarheid te verbeteren, onderhoudskosten te drukken en dure mislukkingen te verhinderen.

De Analysator FRA100 van de bereikweergavekarakteristiek vervult vereisten in Cigre-Brochure 342,2008 mechanische voorwaardenbeoordeling van transformatorwinding gebruikend FRA en Chinese standaarddl/t 911-2016, FRA op het winden misvorming van machtstransformatoren, evenals internationale standaardiec60076-18: 2012.

Hoofdlijnen

●Gebruik SFRA (de Analyse van de Bereikweergavekarakteristiek) aan test het winden misvorming door elke het winden amplitude-frequency reactiekenmerken van machtstransformatoren te meten

●Snel metend: de metingstijd van het enige winden is minder dan 2 minuten

●Hoge frequentienauwkeurigheid: ≤0.001%

●Het maximumbereik richt tot 50.000

●Digitale frequentiesynthese om hogere frequentiestabiliteit te verzekeren

●5000V voltageisolatie om laptop volledig te beschermen

●Bekwaam om 9 krommen tegelijkertijd te laden en automatisch parameters van elke kromme te berekenen om het winden misvormingen te diagnostiseren en de verwijzingsconclusie te verstrekken.

●De analysesoftware heeft krachtige functie die vervult vereisten van Chinese standaarddl/t 911-2016 en internationale standaardiec60076-18 kan: 2012.

●Het softwarebeheer bezit hoge humanisering en intellectualization. De gebruikers moeten slechts één knoop klikken om alle metingen te voltooien na parameters het plaatsen.

●De kleine grootte en lichtgewicht (2,3 kg/5,07 pond) voor gemakkelijk draagt

Technische Gegevens

◇Metingssectie

Testmethode: SFRA (de Analyse van de Bereikweergavekarakteristiek)

Frequentiegebied: 10Hz-10MHz

Frequentieresolutie:< 0="">

Frequentieonnauwkeurigheid: ≤0.001%

Aantal punten: gebrek 600, verkiesbare gebruiker

max. 50 000 punten, bepaalde gebruiker -

Metingstijd: 1-2 minuten voor het enige winden

Punten die uit elkaar plaatsen: logaritmisch of lineair

Bereikmontages: individuele montages voor klant bepaalde frequentiebanden. Lineaire of logaritmische schaal.

Dynamisch bereik: -120dB~20dB

Onnauwkeurigheid: ±0.1 dB van +10 dB neer aan -50 dB

±0.5 dB neer aan -80 dB

±1 dB neer aan -100 dB

PC-Mededeling: USB

Software: geschikt voor Vensters XP/7/8/10

Normen: vervult vereisten in Cigré Brochure 342, 2008. Mechanische voorwaardenbeoordeling van transformatorwinding die FRA DL/T 911-2004, FRA op het winden misvorming van machtstransformatoren, evenals internationale standaardiec60076-18 gebruiken: 2012.

◇Analoge Output

Kanaal: 1

Nalevingsvoltage: 0.50-25 past vp-P, automatisch in test aan

Metingsvoltage bij 50 Ω: 0.25-12.5 vp-P

Outputimpedantie: 50 Ω

Frequentiegebied: 10Hz-10MHz

Bereikrichting: laag aan hoogte

◇Analoge Input

Kanalen: 2

Steekproefonderzoek: Gelijktijdig

Frequentiegebied: 10Hz-10MHz

Inputimpedantie: 1 MΩ

Samplefrequentie: 100 MS/s

◇PC-Vereisten (inbegrepen niet PC)

Besturingssysteem: Vensters XP/7/8/10

Bewerker: Pentium 500 Mhz of hoger

Geheugen: 256 Mb RAM of meer

Harde aandrijving: Vrij minimum 30 Mb

Interface: USB

◇Algemeen

AC voeding voor adapter: 100-240V AC, 50/60Hz

Gelijkstroom-voeding voor instrument: 12V gelijkstroom

Afmetingen: 238 x 184 x 40 mm (9,37“ x 7,24“ x 1,57“)

Gewicht: 2,3 kg (5,07 pond)

Milieuvoorwaarden

Toepassingsgebied: Het instrument is voorgenomen voor gebruik in middelgrote en met hoog voltage hulpkantoren en industriële omgevingen.

Opslagtemperatuur: -20°C aan 70°C (- 4°F aan +158°F)

Werkende temperatuur: -20°C aan +50°C (- 4°F aan +122°F)

Vochtigheid: < 95="">

Veiligheidskwalificaties en EMC

Veiligheid: ontworpen overeenkomstig iec61010-1, 2006/95/EG

EMC: 2004/108/EC

De Analysator FRA100 van de bereikweergavekarakteristiek is ideaal instrument voor het ontdekken van mechanische en elektroveranderingen van de kern en het winden van assemblage van machtstransformatoren.
