Van de de Machtstransformator van de kortsluitingimpedantie de Test Vastgestelde Multimode 5V-400V

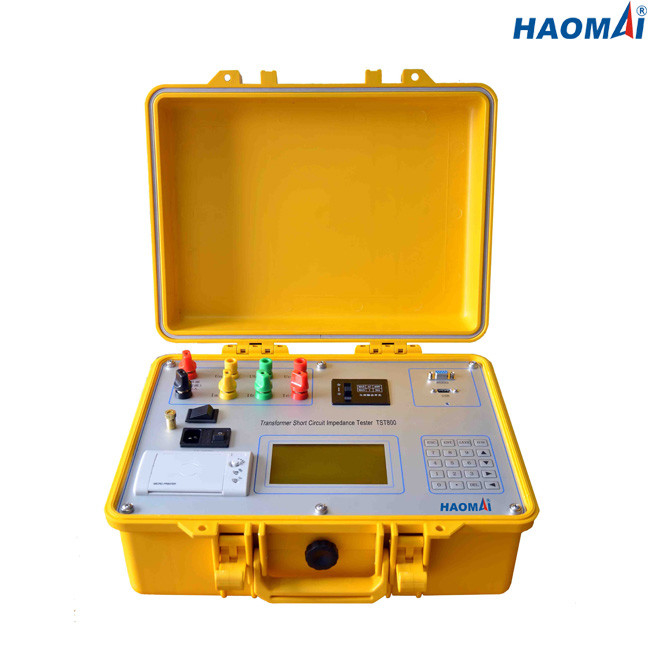

De Impedantiemeetapparaat van de transformatorkortsluiting

Model: TST800

De het winden mechanische misvorming van transformatoren kan tijdens vervoer, installatie, of hoge huidige gebeurtenissen in verrichting voorkomen. Dergelijke veranderingen kunnen worden ontdekt door before and after de metingswaarden van de kortsluitingimpedantie te vergelijken.

Het de Impedantiemeetapparaat TST800 wordt van de transformatorkortsluiting gebruikt om kortsluitingimpedantie en andere bijbehorende parameters van machtstransformatoren volgens norm iec60076-5-2006 te meten.

Hoofdlijnen

1) Bekwaam om de kortsluitingimpedantie van transformatoren zonder externe voltageregelgever te meten

2) Nuttig in het ontdekken van en het diagnostiseren van het winden misvorming

3) Bekwaam om de test van de kortsluitingimpedantie in enige of in drie stadia uit te voeren transformatoren

4) Auto of hand verkiesbare testmodus

5) Bekwaam om nul opeenvolgingsimpedantie en inductantie te meten

6) Heeft outputstroom die functie voor om het even welke test van de impedantiesteekproef beperken.

7) De testresultaten kunnen sparen in instrument zijn of gedrukt - uit via ingebouwde thermische printer, kan ook via USB-poort worden uitgevoerd.

Technische Gegevens

◇Metingssectie

●Voltage die waaier meten: 5~400V

Het meten van nauwkeurigheid: 0,2%

●Stroom die waaier meten: 0.1~20A

Het meten van nauwkeurigheid: 0,2%

●De meting van de kortsluitingimpedantie: 0~100%

◇Algemeen

Voeding: aangepast (facultatieve AC220V/230V/120V/127V, 50Hz/60Hz)

Afmetingen: 405 x 330 x 172 mm (15,95“ x 12,99“ x 6,77“)

Gewicht: 8kg (17,64 pond)

Milieuvoorwaarden

Toepassingsgebied: Het instrument is voorgenomen voor gebruik in middelgrote en met hoog voltage hulpkantoren en industriële omgevingen.

Opslagtemperatuur: -20°C aan 70°C (- 4°F aan +158°F)

Werkende temperatuur: -20°C aan +50°C (- 4°F aan +122°F)

Vochtigheid: < 95="">

Veiligheidskwalificaties en EMC

Veiligheid: ontworpen overeenkomstig iec61010-1, 2006/95/EG

EMC: 2004/108/EC

Het de Impedantiemeetapparaat TST800 van de transformatorkortsluiting is ideaal hulpmiddel om kortsluitingimpedantie van machtstransformatoren te meten voor het winden van misvormingsdiagnose.
