van de de Machtstransformator van 12kV IEC60247 van de Test Vastgestelde Ultraportable de Isolatiefactor

12kV de Reeks van de de Factorentest van de isolatiemacht

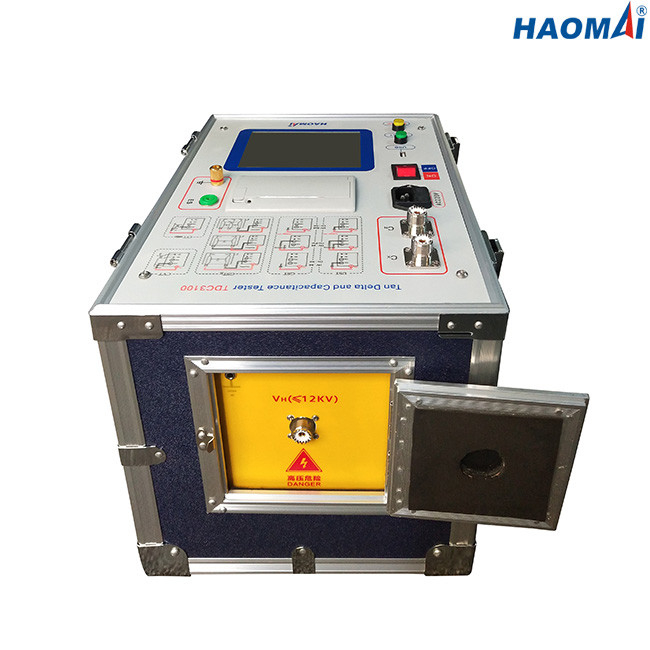

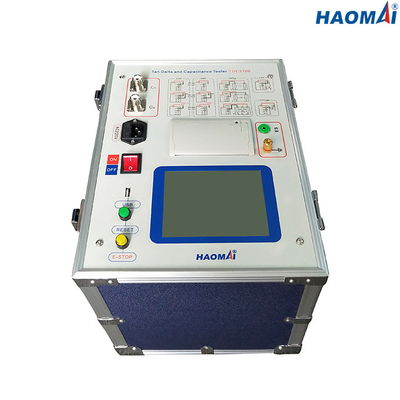

Model: TDC3100

De isolatieeigenschappen veranderen met tijd, en het is noodzakelijk dat de zeer belangrijke parameters, om op het relatieve verslechteringsniveau van de isolatie nauwkeurig worden getest te leiden. Capacitieve weerstand en Machts/Dissipatie de Reeks van de Factorentest wordt vandaar gebruikt.

TDC3100 is een volledige geïntegreerde die de Factorentest van de Isolatiemacht met ingebouwde de wisselstroom van bron 12kV metingsbrug en een verwijzings standaardcondensator wordt geplaatst. Het is eenvoudig te gebruiken en gemakkelijk die test in werking te stellen via touch screen wordt geplaatst. De bedradingsverbindingen zijn eenvoudig en kunnen door onervaren personeel ook worden in werking gesteld.

De de Factorentest Vastgestelde TDC3100 van de isolatiemacht is lichtgewicht en draagbaar, wat aan testen ingediend door één enkele persoon wordt gedragen.

De TDC3100-eenheid heeft ingebouwde veiligheidsbescherming om eender welke operationele of onbedoelde fouten te behandelen die kunnen voorkomen.

Hoofdlijnen

1) Testnorm: IEC60247

2) Verkiesbare testmodus: UST, GST, GSTg

3) 12 kV de factor van de isolatiemacht/van de dissipatiefactor (tan∂) meting

4) Capacitieve weerstandsmeting tot 60 N-F bij 12 kV

5) CVT-verhouding beschikbare test (geschikt voor CVT met nauwkeurigheidsklasse 1,0 of 3,0)

6) De kringen van de interferentieafschaffing voor het testen in de strenge interferentie of lawaaiomstandigheden

7) Touch screen voor gemakkelijke en snelle verrichting

8) Ingebouwde thermische printer voor druk - uit testresultaten direct

Technische Gegevens

●Testnorm: IEC60247

●Interne HV-Output: 0.5~12kV

Outputnauwkeurigheid: ± (reading×1%)

Resolutie: 100V

Maximumoutputstroom: 200mA

Capaciteit: 2000VA

●Zelf-opwindingsKrachtbron: AC 0~50V/15A

●Van de dissipatiefactor (tgδ) de Meting

Het meten van waaier: geen grens

Nauwkeurigheid: ± (reading×1%+0.040%)

Resolutie: 0,001%

●Capacitieve weerstands (CX) Meting

Het meten van waaier: 15pF < Cx="">

CX < 60nF="">

CX < 150nF="">

CX < 300nF="">

CX <300nf for="" CVT="" test="">

Nauwkeurigheid: ± (reading×1%+1.00pF)

Resolutie: 0.001pF (4 geldige digitaal)

●CVT-Verhouding Test (geschikt voor CVT met nauwkeurigheidsklasse 1,0 of 3,0)

Het meten van waaier: 10~10000

Nauwkeurigheid: 1%

●Frequentie

Enige frequentie: 50Hz of 60Hz

Veranderlijke frequentie: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Ingebouwde thermische printer voor testresultaten druk

●USB-interface voor de downloadopslag van testresultaten

●Gegevensopslag: 200 testresultaten kunnen in meetapparaat worden opgeslagen

●Voeding: aangepast (AC 220V/230V/120V/127V±10%, 1 fase), 50Hz/60Hz

●Milieuvoorwaarde

Opslagtemperatuur: -20℃~60℃

Werkende temperatuur: -10℃~50℃

Vochtigheid: <90>

●Diversen

Afmeting van gastheer: 350x270mx270mm (13.78x10.62x10.63 binnen.)

Gewicht van gastheer: 22.8kg (50,27 pond)

●Veiligheidskwalificaties en EMC

Veiligheid: ontworpen overeenkomstig iec61010-1

EMC: lichte industriële CEI 61326

De de Factorentest Vastgestelde TDC3100 wordt van de isolatiemacht ontworpen om Macht/Dissipatiefactor en Capacitieve weerstand in zwaar elektromagnetisch interferentiemilieu zoals in elektrische centrales en hulpkantoren te meten.
