50/60Hz het huidige van de de Test Vastgestelde Maximumknie van de Instrumententransformator Voltage 40kV

Automatische de Testreeks van de Instrumententransformator

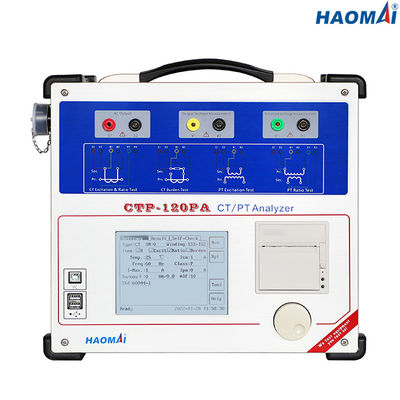

Model: Ctp-120PA

De automatische Test Vastgestelde ctp-120PA van de Instrumententransformator is een draagbare en multifunctionele testuitrusting voor het testen van zowel huidige transformatoren als voltagetransformatoren in hun materiaalconfiguratie, zoals wordt opgezet in transformatoren, oliestroomonderbrekers of mechanisme. Het is noodzakelijk voor het materiaal volledig om van het elektrosysteem worden geïsoleerd.

Met een één-klik knoop, voert ctp-120PA een CT verzadigingstest uit en berekent het geschatte kniepunt overeenkomstig of IEEE C57.13.1, CEI 60044-1, CEI 60044-6 of CEI 61869 op beide normen evenals van gespecialiseerde CTs zoals PX, TPS, TPX, TPY en TPZ. De verzadigingstest kan kniepunt testen tot 40 kV. Dit staat toe testend zelfs grotere CT van de generatieklasse met een draagbaar instrument.

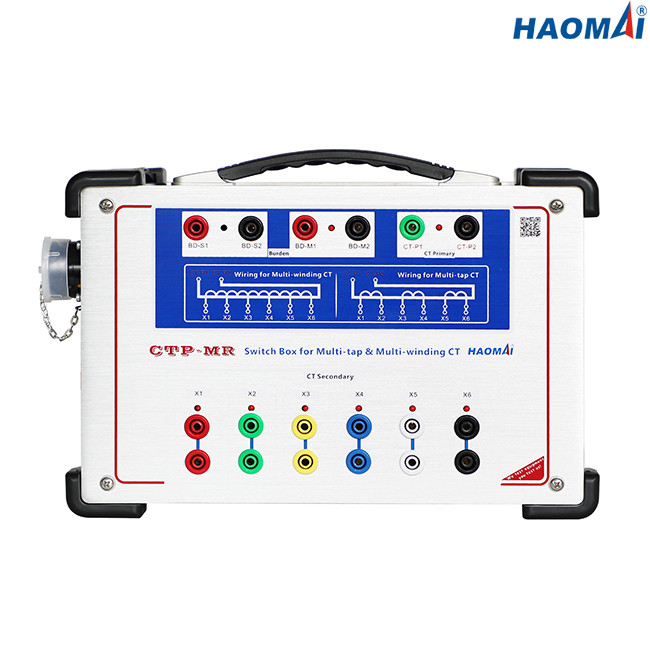

Vele hulpkantoren CTs omvatten een secundaire multi-verhouding, daarom heeft ctp-120PA de capaciteit om gelijktijdig tot 6 CT verzadigingskrommen in kaart te brengen en te tonen.

Als deel van een regelmatig onderhoudsprogramma om fabriekslezingen te verifiëren en van de aanwezigheid van tekorten in voltagetransformatoren de plaats te bepalen, kan ctp-120PA de verhouding, de polariteit, opwinding de kenmerkende en secundaire het winden weerstand nauwkeurig meten.

Hoofdlijnen

●Bekwaam om Bescherming te testen CTs, die CTs, TP-klasse CTs en aanleidinggevende VTs meten

●Het kenmerk en de foutenkromme van de testopwinding op metingsprincipe dat met lage frekwentie wordt gebaseerd

●Maatregelenverhouding, polariteit, verhouding fout en de fout van de faseverplaatsing op voltagemethode die wordt gebaseerd

●Geschikt om multi-verhouding CTs zonder de behoefte automatisch te testen om van nieuwe bedrading te voorzien

●Keur gepatenteerde multifunctionele roterende muis goed om het toetsenbord te vervangen

●Keur 5,7 duimlcd het scherm voor vertoning goed

●Keur DSP, WAPEN en ingebed LINUX-verrichtingssysteem goed

●Zowel lokale beschikbare test als de verre test van PC

●Hogere metingsnauwkeurigheid: 0.05%

●De maximummeting 40kV van het knievoltage

●Bekwaam om secundaire lasttests uit te voeren

●Automatische demagnetization van CT

●De resultaten van de druktest direct door ingebouwde thermische printer

●Klein en lichtgewicht (pond 9kg/19,84) voor gemakkelijk vervoer

Technische Gegevens

●Testnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●De maximummeting van het Knievoltage: 40kV

●Outputwaaier:

voltage: 0~180V (RMS)

stroom: 0~12A (RMS), 36A (piekwaarde)

●De Nauwkeurigheid van de voltagemeting: ±0.05%

●CT Verhouding Meting:

waaier: 1~30000

nauwkeurigheid: ±0.05%

●De Verhouding Meting van PT:

waaier: 1~10000

nauwkeurigheid: ±0.05%

●Fasemeting:

nauwkeurigheid: ±2min

resolutie: 0.01min

●Secundaire het Winden Weerstandsmeting:

waaier: 0~300Ω

nauwkeurigheid: 0.1%±1mΩ

●Lastmeting:

waaier: 0~300VA

nauwkeurigheid: 0.1%±0.1VA

●Geheugencapaciteit: >3000 de resultaten van de groepentest

●Voeding

●Milieuvoorwaarden

●Diversen

●Veiligheidsnorm, Elektromagnetische compatibiliteit

Tijdens verrichting en het routinegelijkstroom-het winden weerstand testen, is het mogelijk voor CT gemagnetiseerd te worden. De Automatische Test Vastgestelde ctp-120PA van de Instrumententransformator omvat een geautomatiseerde CT demagnetization functie, die bepaling van nauwkeurige kniepunt toestaat en verhouding die zo stabiele, herhaalbare testresultaten opleveren, en vermindert testtijd.
