het Materiaal van de de Huidige Transformatortest van 120V 60Hz, Draagbare CT VT Analysator

De draagbare Reeks van de Huidige Transformatortest

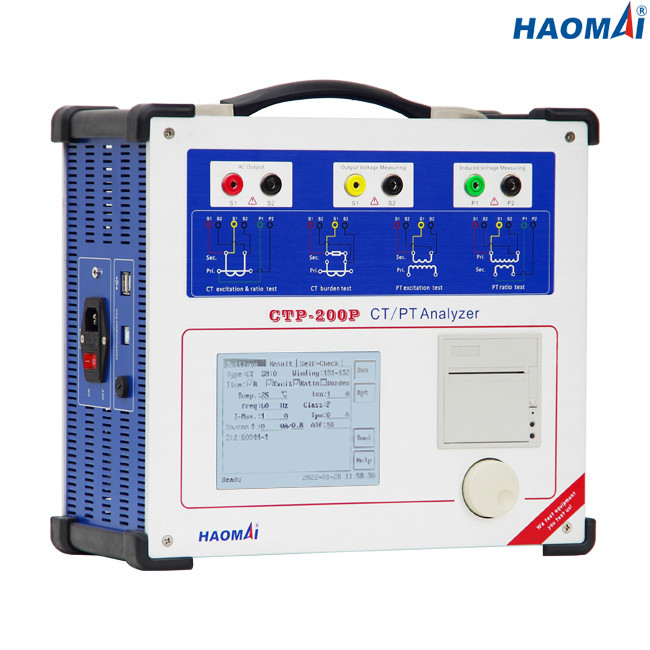

Model: Ctp-200P

De Draagbare Huidige Transformatortest Vastgestelde ctp-200P wordt ontworpen om de verwante parameters van huidige transformator (CT), zoals opwindingskenmerk, draaienverhouding, polariteit, het winden weerstand, verzadigde en onverzadigde inductiviteit, remanence stroompercentage, nauwkeurigheid factor (ALF) beperken of de factor van de instrumentenveiligheid (FS), secundaire last enz. automatisch te meten die.

Ctp-200P staat ook de simulatie van verhouding, secundaire tijdsconstante, ALF en FS bij vrije regelbare last toe en primaire stroom ook na de test met de bepaalde testresultaten.

De Draagbare Huidige Transformatortest Vastgestelde ctp-200P ook de test steunt van de voltagetransformator (VT). De verhouding, de polariteit, het opwindingskenmerk en het winden de weerstand van VT kunnen worden getest.

De Draagbare Huidige Transformatortest Vastgestelde ctp-200P is ruw en immuun voor elektrolawaaiinterferentie in hoogspanningshulpkantoren.

Hoofdlijnen

●Bekwaam om Bescherming te testen CTs, die CTs, PR/PX CTs, TPS/TPX/TPY/TPZ CTs en aanleidinggevende die VTs meten in iec61869-2, iec60044-1,60044-6, iec61869-3, iec60044-2, IEEE/ANSI C57.13 wordt bepaald

●Het kenmerk en de foutenkromme van de testopwinding op metingsprincipe dat met lage frekwentie wordt gebaseerd

●Maatregelenverhouding, polariteit, verhouding fout en de fout van de faseverplaatsing op voltagemethode die wordt gebaseerd

●Keur gepatenteerde multifunctionele roterende muis goed om het toetsenbord te vervangen

●LCD van zonlicht het leesbare 5,7 inche scherm voor vertoning

●Keur DSP, WAPEN en ingebed LINUX-verrichtingssysteem goed

●Zowel lokale beschikbare test als de verre test van PC

●Hogere metingsnauwkeurigheid: 0.05%

●Max. testte knie-punt voltage van CT tot 40kV

●Voert secundaire lasttests uit

●Automatische demagnetization van CT

●De resultaten van de druktest direct door ingebouwde thermische printer

●Klein en lichtgewicht (pond 9kg/19,84) voor gemakkelijk vervoer

Technische Gegevens

●Testnormen: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

●De maximummeting van het Knievoltage: 40kV

●Outputwaaier:

voltage: 0~180V (RMS)

stroom: 0~12A (RMS), 36A (piekwaarde)

●De Nauwkeurigheid van de voltagemeting: ±0.05%

●CT Verhouding Meting:

waaier: 1~30000

nauwkeurigheid: ±0.05%

●De Verhouding Meting van PT:

waaier: 1~10000

nauwkeurigheid: ±0.05%

●Fasemeting:

nauwkeurigheid: ±2min

resolutie: 0.01min

●Secundaire het Winden Weerstandsmeting:

waaier: 0~300Ω

nauwkeurigheid: 0.1%±1mΩ

●Lastmeting:

waaier: 0~300VA

nauwkeurigheid: 0.1%±0.1VA

●Geheugencapaciteit: >3000 de resultaten van de groepentest

●Voeding

●Milieuvoorwaarden

●Diversen

De software van Draagbare Huidige Transformatortest Vastgestelde ctp-200P kan op een PC met Windows-besturingssysteem lopen. Kosteloos voor de bevordering van softwareversie.

De Draagbare Huidige Transformatortest Vastgestelde ctp-200P wordt gehuisvest in een draagbare, bijlage van de schok en trillingsweerstand met handvat aan kant en met wielen en intrekbaar handvat.
