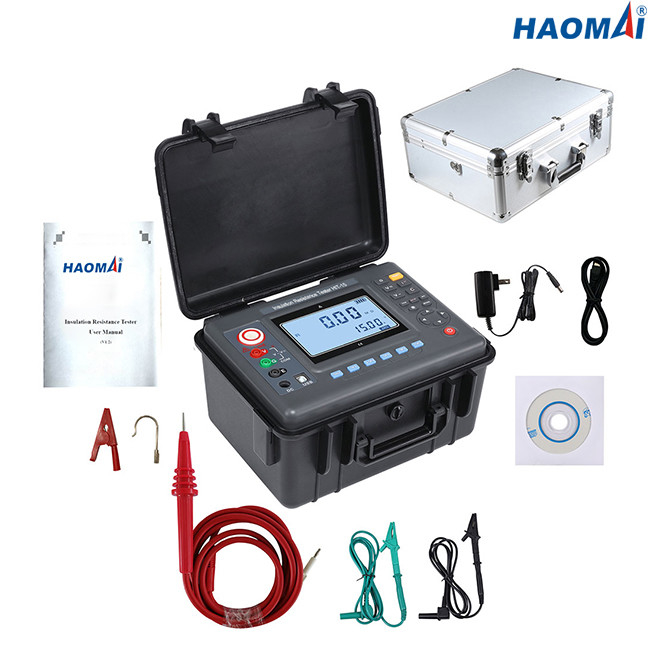

15kV gelijkstroom-het Meetapparaat van de Isolatieweerstand
Model: Klap-15
De test van de Isolatieweerstand is een kwantitatieve test, die op de doeltreffendheid van de elektroisolatie van een product wijst. De belangrijkste toepassingen omvatten kabels, transformatoren, motoren/generators, stroomonderbrekers en ringen.
Klap-15 worden ontworpen voor het uitvoeren van de tests van de isolatieweerstand tot 15 kV met a
50 maximumweerstand TΩ. De klap-15 aanbiedingen DAR (Diëlektrische Absorptieverhouding) de meting en van pi (Polarisatieindex).
Klap-15 kunnen capacitieve weerstand van testvoorwerp van 10uf aan 100nf meten.
12V de navulbare Li-Ionenbatterij wordt goedgekeurd voor klap-15, die snelle last uit een AC bron aanbiedt als de batterijen vlak zijn.
Klap-15 hebben een volledige reeks van testmodussen evenals geheugen aan boord en de capaciteit om gegevens aan laptop te downloaden.
IP54 de weerbestendige bijlage wordt ontworpen voor openluchtverrichting. De klap-15 eenheid is robuust genoeg om het meetapparaat te beschermen en vochtigheid en stoftoegang te elimineren.
Hoofdlijnen
1) Isolatieweerstand tot 50 TΩ @ 15 kV
2) Nominale spanning: 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
3) AC voltagewaaier: 0-750V
4) Gelijkstroom-voltagewaaier: 0-1000V
5) Maatregelencapacitieve weerstand van testvoorwerp
6) Maatregelen DAR (Diëlektrische Absorptieverhouding) en pi (Polarisatieindex)
7) Hoge huidige 6mA sluiten huidige output kort
8) Grote LCD vertoning met backlight
9) Geavanceerd geheugen en op het schermrappel
10) Download van resultaten aan boord via USB-interface
11) IP54 weerbestendige bijlage
12) Veiligheid geschat bij KATⅢ 300V
Technische Gegevens
| Functie |
de test van de isolatieweerstand, voltagetest |
| Basisvoorwaarden |
23°C±5°C, onder 75%RH |
| Nominale spanning (V) |
500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| Testvoltage (V) |
nominale spanning x (1±10%) |
| De Waaier van de isolatieweerstand |
0.01MΩ~50TΩ |
| De Resolutie van de isolatieweerstand |
0.01MΩ |
| Gelijkstroom-Voltagewaaier |
0~1000V |
| Gelijkstroom-Voltageresolutie |
0.1V |
| AC Voltagewaaier |
0~750V |
| AC Voltageresolutie |
0.1V |
| De Stroom van outputkort:sluiten |
≥6mA |
| De diëlektrische Absorptieverhouding en Meting van de Polarisatieindex |
beschikbaar |
| Voeding |
12V navulbare batterij |
| Backlight |
het controleerbare grijze scherm backlight, geschikt voor gebruik in schemerige plaatsen |
| Weergavemodus |
4-beetje grote LCD vertoning, het grijze scherm backlight |
| LCD Vertoningsgrootte |
108×65mm |
| Instrumentengrootte |
277.2×227.5×153mm (LxWxH) |
| USB-Interface |
voor software controle en gegevenstransmissie. De opgeslagen gegevens kunnen aan de computer voor sparen en druk worden geupload. |
| Communicatielijn |
De communicatielijn 1pc van USB |
| Testlijn |
hoogspanningsrob rode 3 meters, de lijn zwarte 1.5smeters van de hoogspanningstest, groene 1,5 meters |
| Gegevensopslag |
500 groepen. Het „VOLLEDIGE“ symbool wijst erop dat de opslag volledig is. |
| Gegevensweergeven |
de gegevens bekijken functie: „M.“ symboolvertoning |
| Overstromingsvertoning |
overstromingsfunctie (overschrijd metingswaaier): Het symboolvertoning van „OL“ |
| Alarmfunctie |
wanneer de gemeten waarde de vastgestelde waarde overschrijdt, zal een alarmherinnering worden gegeven |
| Machtsconsumptie |
reserve: max.30mA (backlight weg) |
| inschakelen backlight: max.42mA |
| maatregel. max.300mA (backlight weg) |
| Instrumentengewicht |
2.75kg (met inbegrip van batterij) |
| Batterijvoltage |
wanneer het batterijvoltage laag is, zal het lage batterijsymbool tonen. |
| Automatische sluiting |
automatische sluiting na 15 minuten laars |
| Isolatietest |
≥50MΩ (tussen het meten van lijn en geval) |
| Weersta Voltage |
AC3kV/50Hz, 1min |
| Het werk Temperatuur en Vochtigheid |
-10℃~+50℃<85%RH |
| Opslagtemperatuur en Vochtigheid |
-15℃~+55℃<90%RH |
| Veiligheid |
IEC61010-1, IEC1010-2-31, IEC61557-1,5 DE VERONTREINIGINGSrang II, KAT 300V, VAN IEC60529 (IP54Ⅲ) |
Isolatieweerstand die Waaier en Nauwkeurigheid meten
| Het meten van Functie |
Outputvoltage |
Het meten van Waaier |
Nauwkeurigheid |
Resolutie |
| Isolatieweerstand |
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10KV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
| 15kV (±10%) |
0 MΩ~60MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 60 MΩ~600MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 600 MΩ~6000MΩ |
±5%rdg±5dgt |
1MΩ |
| 6 GΩ~60GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 60 GΩ~600GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 600 GΩ~6000GΩ |
±20%rdg±5dgt |
1GΩ |
| 6 TΩ~50TΩ |
±35%rdg±10dgt |
0.01TΩ |
Capacitieve weerstand die Waaier & Nauwkeurigheid meten
| Het meten van functie |
Het meten van waaier |
nauwkeurigheid |
resolutie |
| Capacitieve weerstand |
10uf-50uf |
±15%rdg±5dgt |
0.01uf |
| 1uf-10uf |
±15%rdg±5dgt |
0.1uf |
| 100nf-10nf |
±15%rdg±5dgt |
0.01nf |
| 10nf-100nf |
±15%rdg±5dgt |
0.01nf |
15kV gelijkstroom-Meetapparaat klap-15 van de Isolatieweerstand is krachtig instrument om isolatieweerstand van kabels, transformatoren, motoren/generators, stroomonderbrekers en ringen enz. te meten.
