Handbediende Relaiscei 61850 Testend Systeem Ultraportable Lichtgewicht

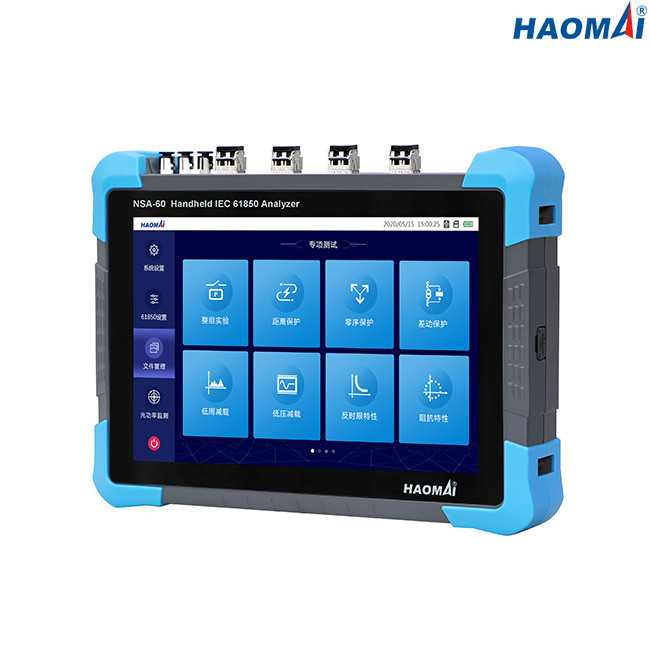

De handbediende Analysator van CEI 61850

Model: Nsa-60

Handbediende CEI 61850 Analysator nsa-60 is gebaseerd en gebruikt op IEC61850-norm voor snelle test van beschermingsapparaten, samenvoegende eenheden en IEDs in slim hulpkantoor. Het wordt wijd gebruikt in gebied het zuiveren, systeem het gezamenlijke zuiveren, foutenonderhoud en andere gelegenheden.

Handbediende CEI 61850 Analysator nsa-60 is draagbare netwerkanalysator met“ touch screen 10,1 zodat de ingenieur het slechts aan verschillende plaatsen in het hulpkantoor kan nemen voor het controleren van IEDs, geen behoefte om ingewikkelde testreeksen en laptop, en andere het testen toebehoren te nemen.

Nsa-60 hebben veelvoudige testende modules voor het basisbeschermingsrelais testen, het verschillende MU testen, SV/GOOSE die en, SCD-het dossierinvoer en analyse enz. verzenden ontvangen.

Nsa-60 kunnen als multifunctioneel hulpmiddel in slim hulpkantoor worden gebruikt, met inbegrip van het verzenden van en het ontvangen van GANS, SV, die verkeersstroom toevoegen aan andere IEDs, controlerend de MU tijdvertraging, metend de vezelmacht van vezelhavens enz.

Hoofdlijnen

●Gebaseerd op Soc-hardware en Linux-systeem ontwikkeld platform

●Bekwaam om diverse types van berichten te simuleren wat met CEI 61850-9-1/9-2/9-2LE, GANS, CEI 60044-7/8 FT3 in overeenstemming is

●4-kanaal optisch digitaal en bericht die verzenden gelijktijdig ontvangen,

●De synchrone output van verschillende optische havens bereikt 0μs, en de verspreiding van de bemonstering van SV is minder dan 1μs

●Realiseer automatische configuratie, de invoer van het steunscd dossier, de vertoning van het topologiediagram en dossiervergelijking

●Steunmu vertraging en de verschillende MU test van de tijdsynchronisatie

●Steunopsporing het verbinden in reeks en van de de bemonsteringswaarde van SV superposition harmonische output

●Heeft berichttype en verkeer controlefunctie

●Steun voorbijgaande opname van abnormale berichten

●Heeft de optische functie van de machtsmeting

●De ingebouwde AC Test, verzadigt de testende modules van de Opeenvolgingstest enz. voor beschermingsrelais het testen

●4 binaire input + 4 binaire output, synchrone outputvertraging <20>

●Bekwaam om de MMS cliënt en server, de controle van de steunwaardevaststelling van bescherming apparaat en controle en verrichting van opstellingsstaat en de staat van de beschermingsfunctie, steunsimulatie te simuleren van enige of meer IED-apparaten, om de gelijktijdige transmissie van verre bericht en telemetriegegevens te realiseren

Technische Gegevens

Vezel Communicatie Interface

◆De optische parameters van de seriële poortvezel: multi-mode, ST interface, golflengte 850nm

◆De optische Ethernet-parameters van de havenvezel: multi-mode, LC-interface, golflengte 1310nm

◆Transmissiemacht: ≥-15dBm

◆Het ontvangen van gevoeligheid: ≤-30dBm

◆4 groepen van 100M onafhankelijke optische netwerkhavens, ondersteunend iec61850-9-1/2 berichten van SM en van de GANS

◆Simultaan overseinende optische seriële poort, ondersteunend FT3/FT3LE optisch digitaal en, code bericht die irig-B die en en PPS timingsfunctie ontvangen verzenden ontvangen verzenden

◆De metingshaven van de Ethernet optische macht voor optische verbindingsmeting en kenmerkende functietest

Binaire Input/Output

◆Binaire input: 4

◆Binaire output: 4

Diversen

◆Afmetingen: 235mm×175mm×50mm (LxWxH)

◆Gewicht: 2.0kg

Voeding

◆Ingebouwde lithiumbatterij (9600mAh)

◆Lader: 100~240VAC input, 50/60Hz

Milieuvoorwaarden

◆Normale het werktemperatuur: -5~45℃

◆Het werk temperatuurgrens: -10~50℃

◆Opslag en vervoer: -25~70℃

◆Relatieve vochtigheid: 5%~95%

◆Atmosferische pers: 86~106KPa

Handbediende CEI 61850 Analysator nsa-60 is krachtig testhulpmiddel in slim hulpkantoor.
