Het universele Proefsysteem die van het Beschermingsrelais CEI 61850 naleven die testen

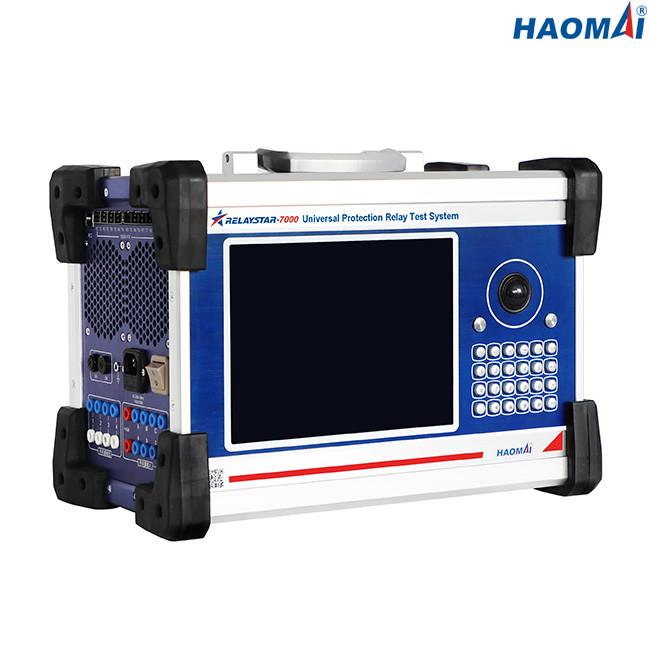

Model: Relaystar-7000
Relaystar-7000 zijn het multifunctionele proefsysteem die van het beschermingsrelais aan IEC61850 SV en GANS voldoen. Het kan output 6 fasestroom (6×0… 30A) en 6 fasevoltage (6×0… 150V) conventionele beschermingsrelais, zoals oud elektromechanisch type en type met microprocessor testen. Relaystar-7000 kunnen ook als ideaal hulpmiddel zijn om relais en hulpkantoren te testen gebruikend het protocol van CEI 61850, dat kan diverse types van berichten simuleren die aan CEI 61850-9-1/9-2/9-2LE, GANS, CEI voldoen 60044-7/8 FT3.
Relaystar-7000 kunnen worden gebruikt om voorbijgaande tests uit te voeren. Relaystar-7000 kunnen goedkeuring of het oplossen van problementests uitvoeren door digitaal geregistreerde fouten in IEEE C37.111, het standaardformaat van COMTRADE over te spelen.
Hoofdlijnen
1) Het geïntegreerde veelfasige proefsysteem van het beschermingsrelais
2) Zelfstandige verrichting die het intuïtieve hoge resolutie grafische scherm, geen die PC met behulp van wordt vereist om te werken
3) Zowel lokale beschikbare test als de verre test van PC
4) Digitale input en output
5) Ingebouwde en golfvorm die controleren registreren
6) Beëindigen om test met GPS of irig-B te beëindigen
7) Het Testende Vermogen van CEI 61850
Technische Gegevens
Algemene Stroom en Voltageoutput
| Huidige Generator |
Plaatsende waaier |
6-fase AC (l-n): 6x0… 30A |
| GELIJKSTROOM (L-N): 6x0… ±10 A |
| Macht |
6-fase AC (l-n): 6x450VA bij 30A |
| GELIJKSTROOM (L-N): 6x120VA bij 10A |
| Nauwkeurigheid |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| Gelijkstroom: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Resolutie |
1mA |
| Voltagegenerator |
Plaatsende waaier |
6-fase AC (l-n): 6x0… 150V |
| GELIJKSTROOM (L-N): 6x0… ±160V |
| Macht |
6-fase AC (l-n): 6x80VA bij 150V |
| GELIJKSTROOM (L-N): 6x80VA bij 160V |
| Nauwkeurigheid |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| Gelijkstroom: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Resolutie |
1mV |
| Algemene Generators |
Frequentie |
waaier: 0~1200Hz |
| nauwkeurigheid:<1mhz>
|
| resolutie: 0.001Hz |
| Fase |
waaier: -360° ~+360° |
| nauwkeurigheid: 0.1° |
| resolutie: 0.01° |
| Harmonisch |
superpositionorde: 2~24 keer |
| vervorming: ≤0.5% |
Ethernet Communicatie Interfaces
| Wijze |
10/100Base-TX (10/100Mbit, ver*draaien-paar, auto-oversteekplaats) |
| Aantal haven |
2 |
| Type van interface |
RJ45 |
| Statusaanwijzing |
LEIDENE lichten |
Optische Vezel Communicatie Interfaces
| Wijze |
100Base-FX (100Mbit, optische vezel, hoogtepunt - duplex) |
| Aantal haven |
8 |
| Type van interface |
LC |
| Vezeltype |
62.5/125μm (multi-mode vezel) |
| Golflengte |
1310nm |
| Transmissieafstand |
>1km |
| Statusaanwijzing |
LEIDENE lichten |
FT3 Interfaces
| Aantal haven |
9 (8 voor het overbrengen, 1 voor het ontvangen) |
| Type van interface |
ST |
| Vezeltype |
62.5/125μm (multi-mode vezel) |
| Golflengte |
850nm |
Binaire Input
| Aantal |
8 |
| Type |
potentieel-vrij contact of nutteloos contact (automatische identificatie) |
| Drempelkenmerken |
„0“: 0~6V; „1“: 12V~250V |
Binaire Output
| Aantal |
4 |
| Type |
nutteloos contact |
| Onderbrekingscapaciteit |
250VAC/0.5A; 250VDC/0.2A |
Het ingebouwde Controle en Registreren
| Controle |
stromen en voltageoutput |
| Opname |
analoge output, binaire input/outputstatus |
| Wijze |
de controle in real time, wordt geen externe bedrading vereist |
| Opnamelengte |
onbeperkt (tot het interne geheugen is volledig) |
Voeding
| Nominaal inputvoltage |
aangepast (AC230V/120V±10%, 1 fase) |
| Nominale frequentie |
50/60 Herz |
| Geschatte stroom |
10A bij 230V/12A bij 120V |
| Verbinding |
Standaardac contactdoos (CEI 60320) |
Milieuvoorwaarden
| Verrichtingstemperatuur |
0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur |
-25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier |
relatieve vochtigheid 5… 95%, non-condensing |
| Trilling |
CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
Diversen
| Gewicht |
19.5kg (42,99 pond) |
| Afmetingen (W x H x D, zonder handvat) |
405×295×250mm (15.94x11.61x9.84 binnen) |
Relaystar-7000 zijn het multifunctionele proefsysteem die van het beschermingsrelais aan IEC61850-het testen voldoen, die niet alleen conventionele beschermingsrelais kan testen, maar ook kunnen diverse types van berichten simuleren die aan CEI 61850-9-1/9-2/9-2LE, GANS, CEI voldoen 60044-7/8 FT3.
