Gedetailleerde productomschrijving

Productnaam:	De Testreeks van CEI 61850, de Digitale Uitrusting van de Relaistest	Geteste Voorwerpen:	Gebaseerde de beschermingsapparaten van CEI 61850 & MU
Het Bemonsterde de Waarden van CEI 61850 testen:	Beschikbaar	GANS het Testen:	Beschikbaar
Vier wijzen van tijdsynchronisatie:	Beschikbaar	Verrichting:	lokale wijze + PC-wijze
Hoog licht:	HAOMAI-CEI 61850 die testen , Multimode CEI 61850 die testen , 8

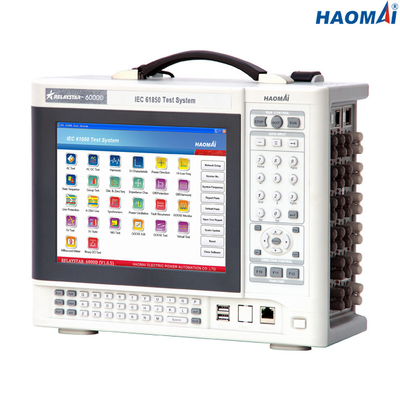

Het Proefsysteem van CEI 61850

Model: Relaystar-6000D

Relaystar-6000D is de nieuwe reeks van de generatietest gewijd aan gebaseerde de beschermingsapparaten van CEI 61850 en Samenvoegende Eenheid. Het kan diverse types van berichten simuleren wat met CEI 61850-9-1/9-2/9-2LE, GANS, CEI 60044-7/8 FT3 in overeenstemming is.

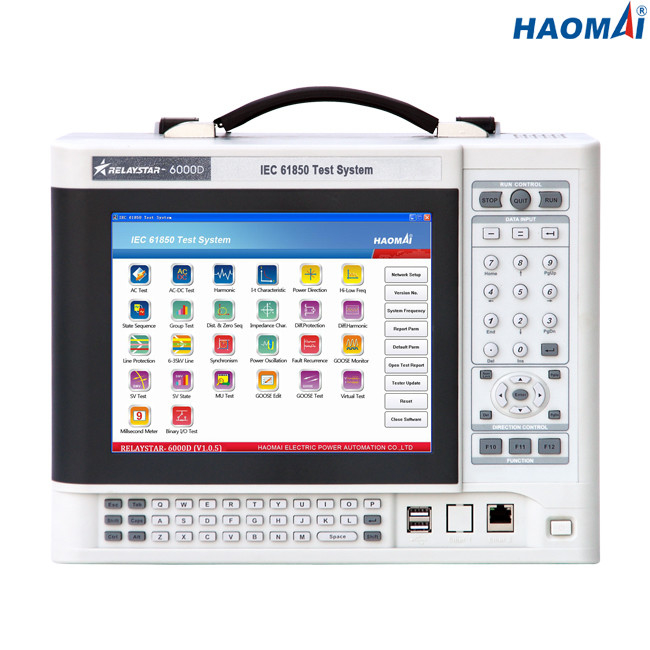

CEI 61850 Proefsysteem relaystar-6000D kan of door ingebedde industriële PC met 9,7 duimtouch screen of door testsoftware worden in werking gesteld die op een PC lopen.

De de wijzencode GPS, irig-B van de tijdsynchronisatie en IEEE1588 worden geleverd samen met relaystar-6000D, die zowel hulpkantoor het interne zuiveren als hulpkantoor aan hulpkantoor het gezamenlijke beschikbare zuiveren maakt.

Hoofdlijnen

●Kunnen de gebaseerde de beschermingsapparaten van CEI 61850 & MU worden getest

●Ingebedde industriële PC met 9,7 duimtouch screen

●Zowel lokale beschikbare test als de verre test van PC

●Bekwaam om diverse types van berichten te simuleren wat met CEI 61850-9-1/9-2/9-2LE, GANS, CEI 60044-7/8 FT3 in overeenstemming is

●12 lage analoge output

●Vier keer synchronisatiewijzen: ingebouwde GPS, code irig-B, PPS en IEEE1588

●Kleine grootte en lichtgewicht (slechts 4kg/8.82lb)

Technische Gegevens

Ethernet Communicatie Interfaces

Wijze	10/100Base-TX (10/100Mbit, ver*draaien-paar, auto-oversteekplaats)
Aantal haven	2
Type van interface	RJ45
Statusaanwijzing	LEIDENE lichten

Optische Vezel Communicatie Interfaces

Wijze	100Base-FX (100Mbit, optische vezel, hoogtepunt - duplex)
Aantal haven	16
Type van interface	ST
Vezeltype	62.5/125μm (multi-mode vezel)
Golflengte	1310nm
Transmissieafstand	>1km
Statusaanwijzing	LEIDENE lichten

FT3 Interfaces

Aantal haven	10 (8 voor het overbrengen, 2 voor het ontvangen)
Type van interface	ST
Vezeltype	62.5/125μm (multi-mode vezel)
Golflengte	850nm

Lage Analoge Output

Aantal output	12
Plaatsende waaier	AC: 0~7.07Vrms; Gelijkstroom: 0~10V
Stroom bij max. last	1mA
Nauwkeurigheid	<0>
Resolutie	250μV
Vervorming (THD+N)	<0>
Frequentie	Sinusoïdaal signaal: 10~1000Hz
	Voorbijgaand signaal: DC~10.0kHz
	Nauwkeurigheid: <0>
	Resolutie: 0.001Hz
Fase	Waaier van fasehoek: 0 ~359. 9°
	Nauwkeurigheid: <0>
	Resolutie: ±0.01°

Binaire Input

Aantal	10
Type	potentieel-vrij contact of nutteloos contact (automatische identificatie)
Drempelkenmerken	„0“: 0~6V; „1“: 12V~250V

Binaire Output

Aantal	4
Type	nutteloos contact (snelle facultatieve contactoutput)
Onderbrekingscapaciteit	250VAC/0.5A; 250VDC/0.2A

Voeding

Nominaal inputvoltage	aangepast (AC230V/120V±10%, 1 fase)
Nominale frequentie	50/60 Herz
Geschatte stroom	10A bij 230V/12A bij 120V
Verbinding	Standaardac contactdoos (CEI 60320)

Milieuvoorwaarden

Verrichtingstemperatuur	0… +50 °C (+32… +122 °F)
Opslagtemperatuur	-25… +70 °C (- 13… +158 °F)
Vochtigheidswaaier	relatieve vochtigheid 5… 95%, non-condensing
Trilling	CEI 60068-2-6 (20m/s2 bij 10… 150 Herz)

Diversen

Gewicht	4kg (8,82 pond)
Afmetingen (W x H x D, zonder handvat)	345×135×270mm (13.58x5.31x10.63 binnen)

Van het de Beschermingsrelais van CEI 61850 het Proefsysteem relaystar-6000D nadruk op de communicatie methodes in real time van GANS en Bemonsterde Waarden om met de apparaten in onderzoek om te zetten.
