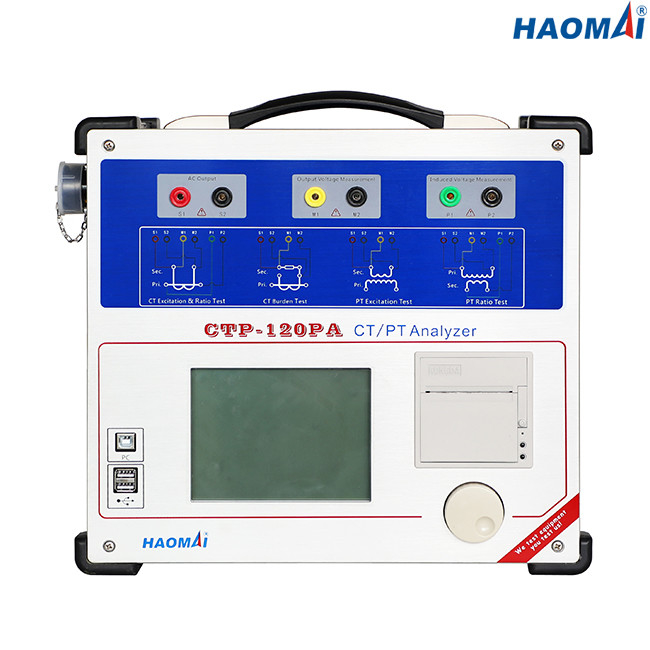

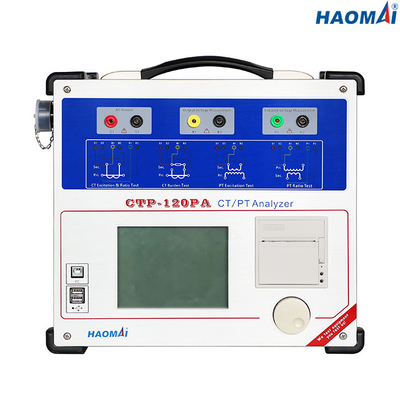

CT/PT analysator met multi-Verhouding CT het Testen
Model: Ctp-120PA
De CT/PT-Analysator ctp-120PA is het revolutionaire testende systeem voor diverse CTs en Delen volgens de norm van CEI en IEEE/ANSI-. De Analysator kan de test binnen seconden door één klik van de gepatenteerde multifunctionele roterende muis automatisch voltooien. Het staat toe om het knie-punt voltage tot 40kV CTs en Delen te testen ter plaatse in machtsnetten of in de productiefaciliteiten van fabrikanten of testlaboratoria.
CT/PT de analysator ctp-120PA kan multi-verhouding CTs zonder de behoefte automatisch testen om van nieuwe bedrading te voorzien, tot 6 verbindingen voor de secundaire kant van CTs.
Hoofdlijnen
●Bekwaam om Bescherming te testen CTs, die CTs, TP-klasse CTs en aanleidinggevende Delen meten
●Het kenmerk en de foutenkromme van de testopwinding op metingsprincipe dat met lage frekwentie wordt gebaseerd
●Maatregelenverhouding, polariteit, verhouding fout en de fout van de faseverplaatsing op voltagemethode die wordt gebaseerd
●Geschikt om multi-verhouding CTs zonder de behoefte automatisch te testen om van nieuwe bedrading te voorzien
●Keur gepatenteerde multifunctionele roterende muis goed om het toetsenbord te vervangen
●Keur 5,7 duim LCD het scherm voor vertoning goed
●Keur DSP, WAPEN en ingebed LINUX-verrichtingssysteem goed
●Zowel lokale beschikbare test als de verre test van PC
●Hogere metingsnauwkeurigheid: 0.05%
●De resultaten van de druktest direct door ingebouwde thermische printer
●Klein en lichtgewicht (pond 9kg/19,84) voor gemakkelijk vervoer
Technische Gegevens
●Testnorm: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●De maximummeting van het Knievoltage: 40kV
●Outputwaaier:
voltage: 0~180V (RMS)
stroom: 0~12A (RMS), 36A (piekwaarde)
●De Nauwkeurigheid van de voltagemeting: ±0.05%
●CT Verhouding Meting:
waaier: 1~30000
nauwkeurigheid: ±0.05%
●De Verhouding Meting van PT:
waaier: 1~10000
nauwkeurigheid: ±0.05%
●Fasemeting:
nauwkeurigheid: ±2min
resolutie: 0.01min
●Secundaire het Winden Weerstandsmeting:
waaier: 0~300Ω
nauwkeurigheid: 0.1%±1mΩ
●Lastmeting:
waaier: 0~300VA
nauwkeurigheid: 0.1%±0.1VA
●Geheugencapaciteit: >3000 de resultaten van de groepentest
●Voeding
| Nominaal inputvoltage |
aangepast (AC230V/120V±10%, 1 fase) |
| Nominale frequentie |
50/60 Herz |
| Geschatte stroom |
10A bij 230V/12A bij 120V |
| Verbinding |
standaardac contactdoos (CEI 60320) |
●Milieuvoorwaarden
| Verrichtingstemperatuur |
0… +50 °C (+32… +122 °F) |
| Opslagtemperatuur |
-25… +70 °C (- 13… +158 °F) |
| Vochtigheidswaaier |
relatieve vochtigheid 5… 95%, non-condensing |
| Trilling |
CEI 60068-2-6 (20m/s2 bij 10… 150 Herz) |
●Diversen
| Gewicht |
9kg (19,84 pond) |
| Afmetingen (W x H x D, zonder handvat) |
340×300×150mm (13.39x11.81x5.91 binnen) |
| Verbindingshaven |
2 USB2.0-havens, 1 communicatie haven |
●Veiligheidsnorm, Elektromagnetische compatibiliteit
| EMC |
Het product hangt de elektromagnetische compatibiliteit (EMC) Richtlijn 2004/108/EG aan (Ce is in overeenstemming) |
| CEI 61326-1; CEI 61000-6-4; CEI 61000-3-2/3 |
| Veiligheid |
Het product hangt de laag voltagerichtlijn 2006/95/EG aan (Ce is in overeenstemming). |
| CEI 61010-1 |
CT/PT de analysator ctp-120PA is een krachtig en uniek hulpmiddel om multi-verhouding CTs te testen.
