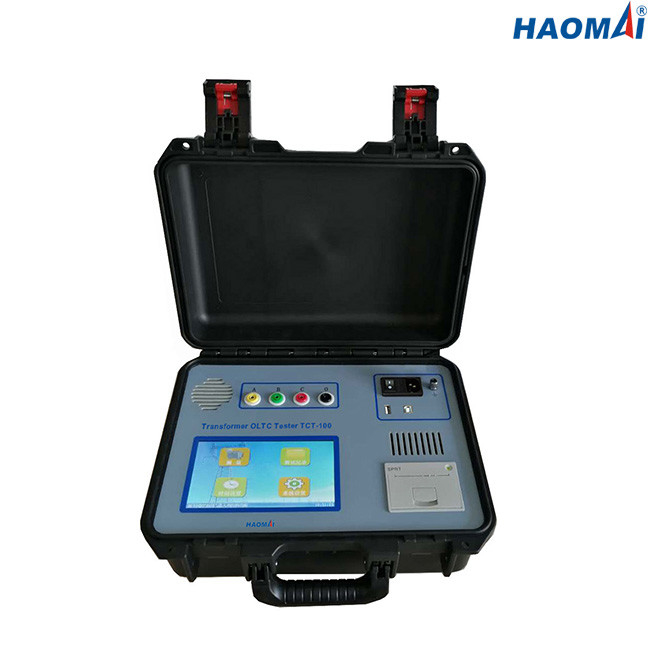

OLTC-Transformator op de Wisselaarsmeetapparaat 0-320ms Ultraportable van de Ladingskraan

Transformatoroltc Meetapparaat

Model: Tct-100

Bekwaam om de wisselaar van de op-ladingskraan van machtstransformatoren te testen

Transformatoroltc Meetapparaat tct-100 wordt gebruikt om de overgangsgolfvorm, de overgangstijd, de overgangsweerstand en de synchronisatie in drie stadia van de wisselaar van de op-ladingskraan van machtstransformatoren te meten.

Hoofdlijnen

1) Bekwaam om overgangsgolfvorm, overgangstijd, overgangsweerstand en synchronisatie in drie stadia te meten

2) Touch screen voor verrichting

3) Hoge snelheidsa/d omzetting

4) 100kHz hoge snelheidsbemonstering

5) Onafhankelijke voltagebron en constante huidige bron

6) Bekwaam om testresultaten via USB-interface te downloaden

7) Bekwaam om de testresultaten via ingebouwde printer direct te drukken

Technische Gegevens

◇Outputstroom: 1A, 0.5A, 0.2A

◇De meting van de overgangstijd

●waaier: 0-320ms

●nauwkeurigheid: ±0.1% die ± 0.2ms lezen

◇De meting van de overgangsweerstand

●waaier: 0.3Ω-20Ω @ 1A

5Ω-40Ω @ 0.5A

20Ω-100Ω @ 0.2A

●nauwkeurigheid: ±5% die ± 0.1Ω lezen

◇Open kringsvoltage: 24V

◇7-duim LCD het scherm voor vertoning

◇USB-interface voor het downloaden van testresultaten

◇Bekwaam om testresultaten aan boord te bewaren

◇Ingebouwde printer voor de resultaten van de druktest direct

◇Voeding: AC220V/230V±10%, 50Hz/60Hz

◇Afmeting: 340x245x210mm (13.39x9.65x8.27 binnen)

◇Gewicht: 7kg (15,43 pond)

◇Milieuvoorwaarden

opslagtemperatuur: -20℃~60℃

vochtigheid: <90>

werkende temperatuur: -10℃~50℃

◇Veiligheidskwalificaties en EMC

Veiligheid: ontworpen overeenkomstig iec61010-1

EMC: lichte industriële CEI 61326

Transformatoroltc Meetapparaat tct-100 is betrouwbaar hulpmiddel om de wisselaar van de op-ladingskraan van machtstransformatoren te testen.
